Окуляр ND10R Magus 85089

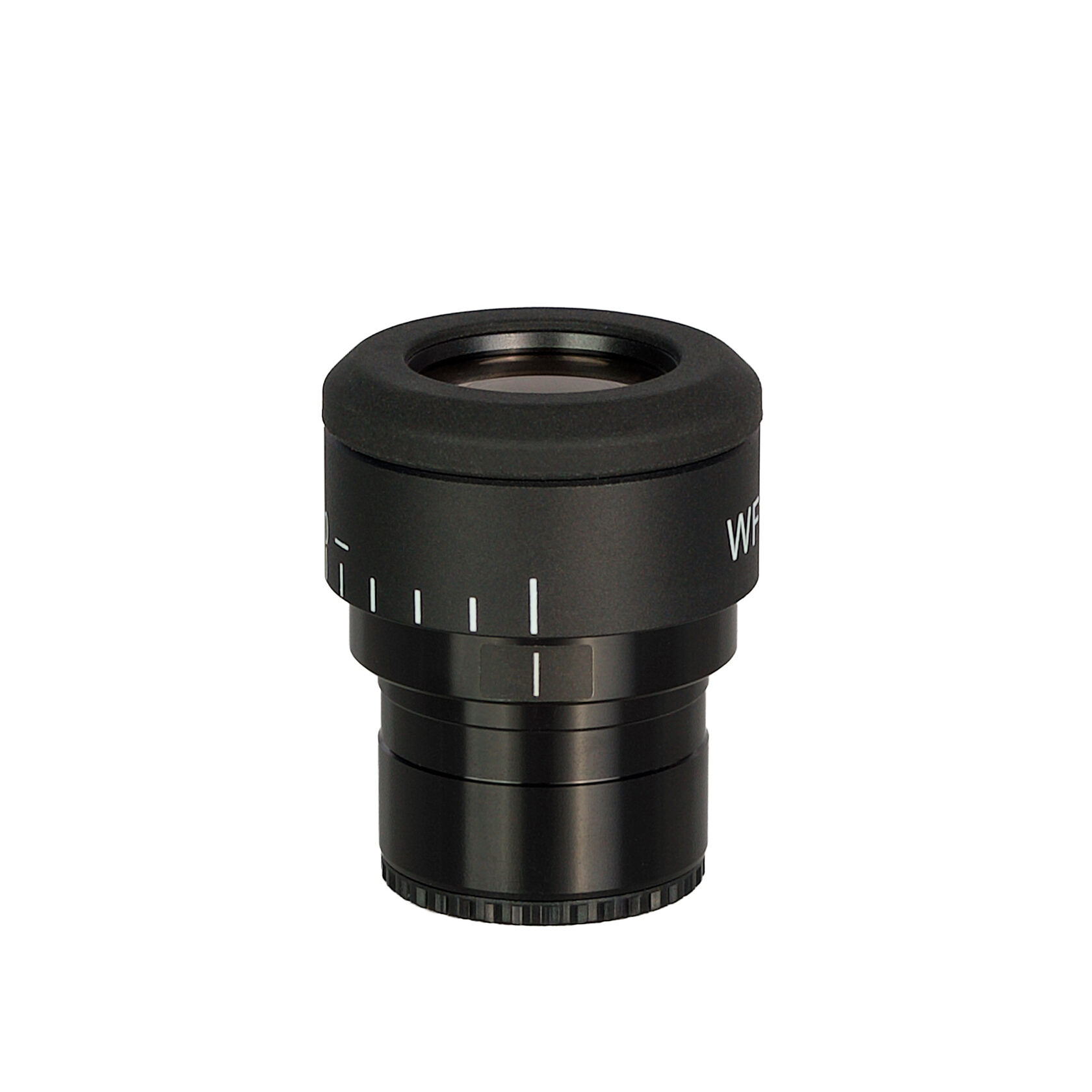

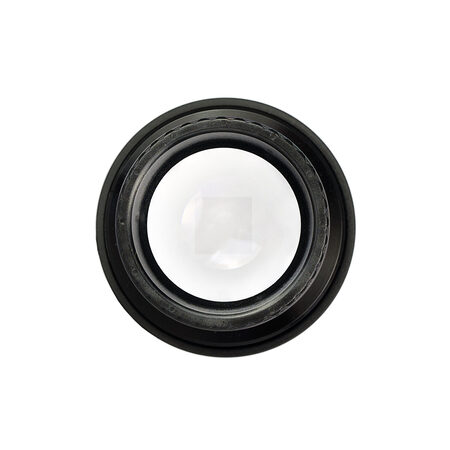

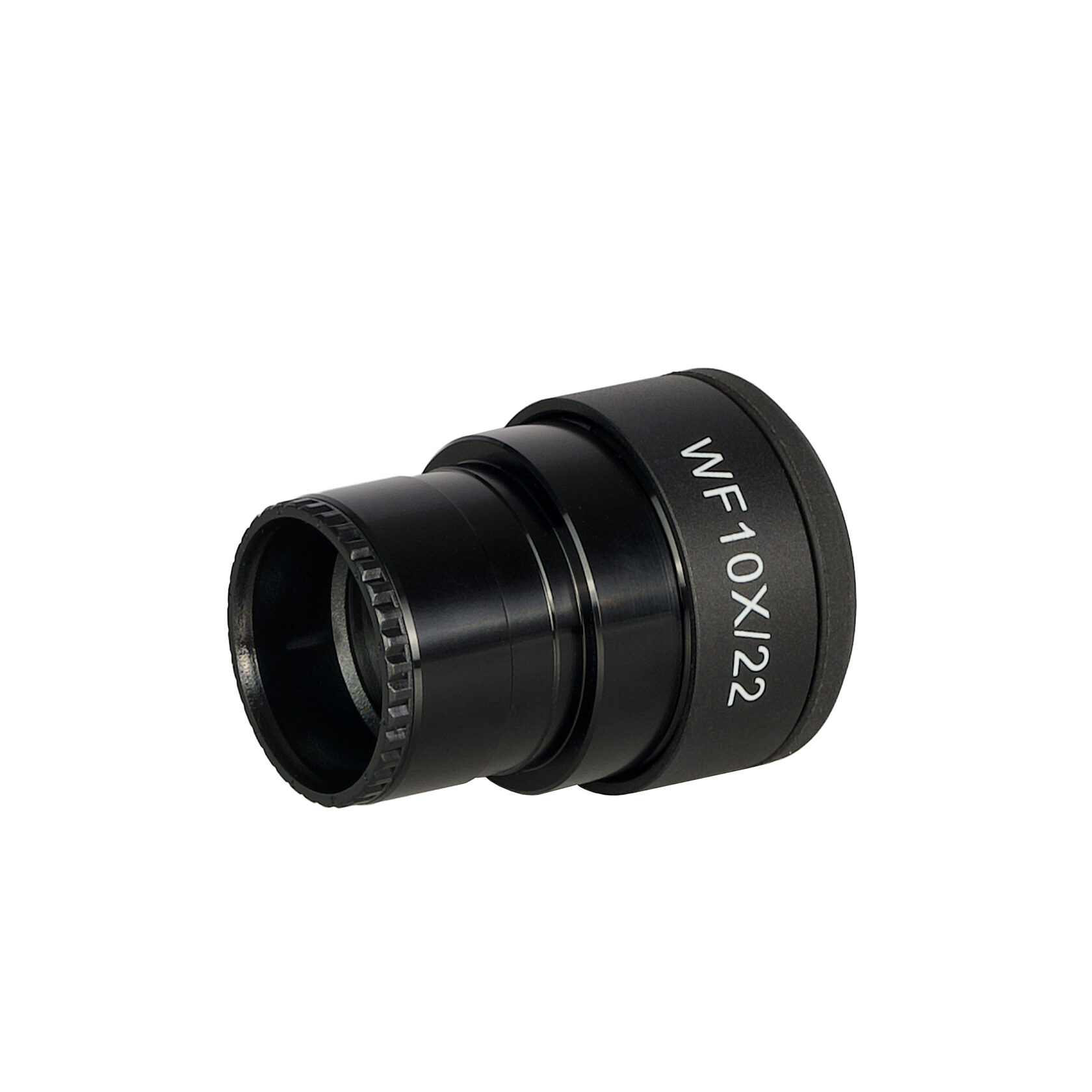

Окуляр MAGUS ND10R 10х/22 мм с сеткой и диоптрийной коррекцией (D 30 мм)
Увеличение: 10 крат. Поле зрения: 22 мм. Сетка с ценой деления 0,1 мм
Окуляр с сеткой применяется для определения размеров объектов и их структур в линейных единицах измерения (миллиметрах или микронах), для измерения площадей структур в исследуемом объекте и для сравнительного анализа количества частиц. Сетка находится в плоскости полевой диафрагмы, цена деления – 0,1 мм. Окуляр с сеткой устанавливают вместо стандартного окуляра 10х. Во второй тубус микроскопа устанавливают парный окуляр без сетки.
Окуляр совместим с микроскопами с диаметром окулярного тубуса 30 мм.
Подготовка к работе
Перед измерениями необходимо провести калибровку сетки окуляра для каждого объектива, который будет использоваться в работе. Для этого необходим калибровочный слайд – объект с микрометрической шкалой. Цена деления шкалы – 0,01 мм. Слайд кладут на предметный столик, микроскоп фокусируют на шкалу. Окуляр поворачивают в окулярном тубусе до положения, в котором деления шкалы слайда и сетки окуляра станут параллельны друг другу.
Расчет цены деления сетки окуляра для каждого объектива
На объективах малой кратности высчитывают, сколько делений сетки окуляра умещается в шкалу слайда.
На объективах средней и большой кратности высчитывают, сколько делений слайда умещается в делении сетки окуляра.
После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления сетки окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений сетки окуляра.
Полученные значения цены деления сетки окуляра для каждого объектива записывают.
Получение истинного линейного размера объекта
При измерении объекта вначале подсчитывают число делений сетки окуляра, которое занимает объект. Результат умножают на цену деления сетки, подсчитанную ранее для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Расчет площади объекта
Для определения площади структуры исследуемого объекта подсчитывают количество квадратов сетки, которые эта структура занимает. Если структура занимает только часть квадрата, то предварительно определяют правило, как этот квадрат следует учитывать в итоговом подсчете: игнорировать или добавлять к результату. Окуляр с сеткой может быть использован только для приблизительной оценки площади, для точного расчета рекомендуется использовать программу анализа изображений.
Подсчет количества частиц
Окуляр с сеткой может применяться и для сравнительного подсчета частиц в заданной области. Вначале подсчитывают количество мелких частиц в квадрате и умножают на количество квадратов. После подсчитывают количество крупных частиц во всей области. Полученные количества сравнивают.
