Стереоскопический микроскоп Stereo D7TR Magus 84849

Гарантия 1 год

Код:: 84849

Производитель:: Magus

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Magus

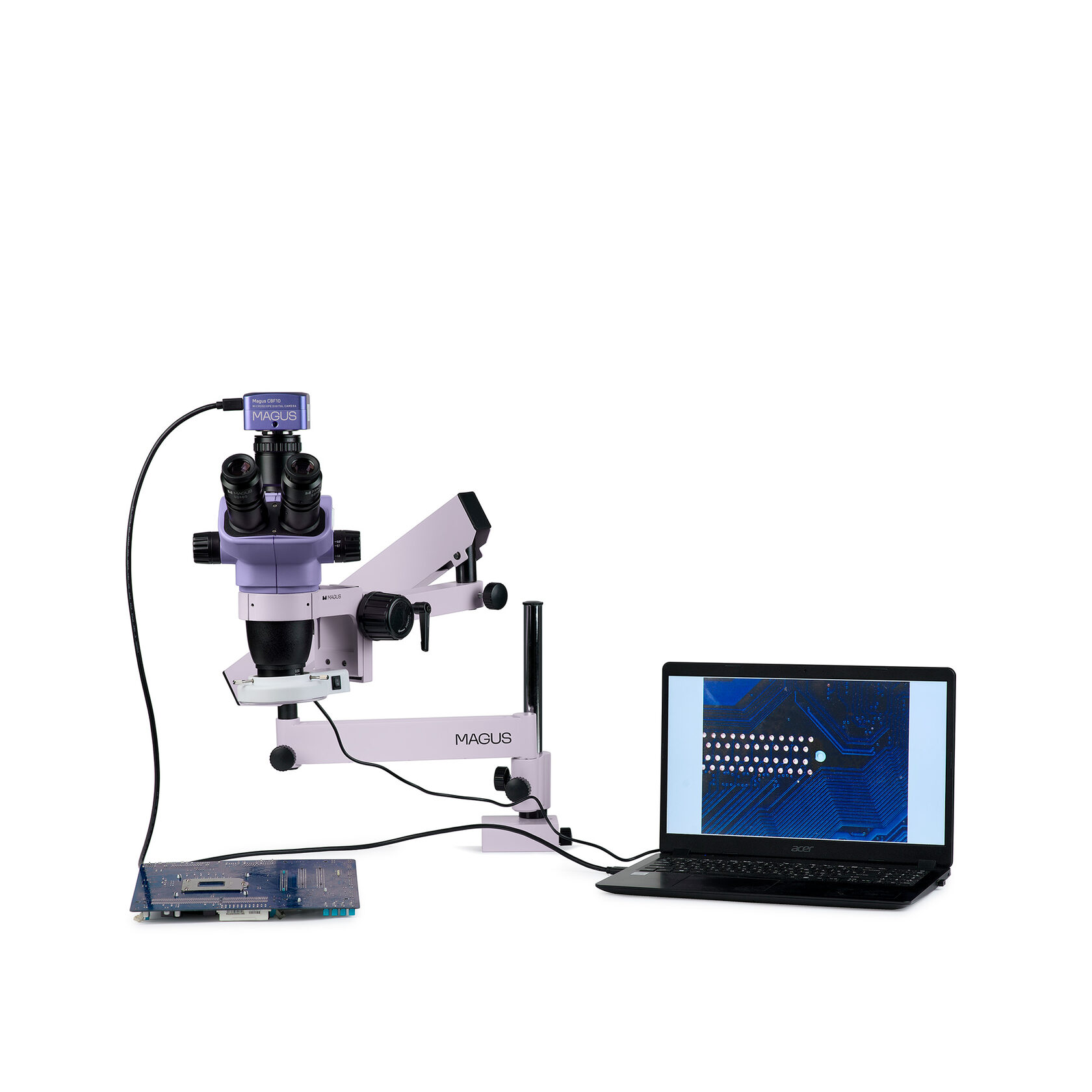

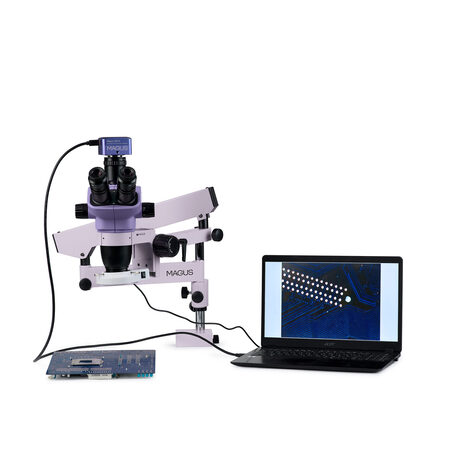

Микроскоп стереоскопический цифровой MAGUS Stereo D7TR для ремонта и пайки
С камерой. Увеличение: 3,4–45х. Оптическая схема Грену. Тринокулярная визуальная насадка, четырехсекционный универсальный штатив на струбцине, кольцевой осветитель
Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Характеристики

Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 18 Мпикс реализует необходимое разрешение при работе со стереоскопическим микроскопом. Матрица размером 1/2,3" с адаптером 0,5х выведет на экран компьютера поле зрения 36,6х27,5 мм при минимальном увеличении микроскопа.
Оптическая голова

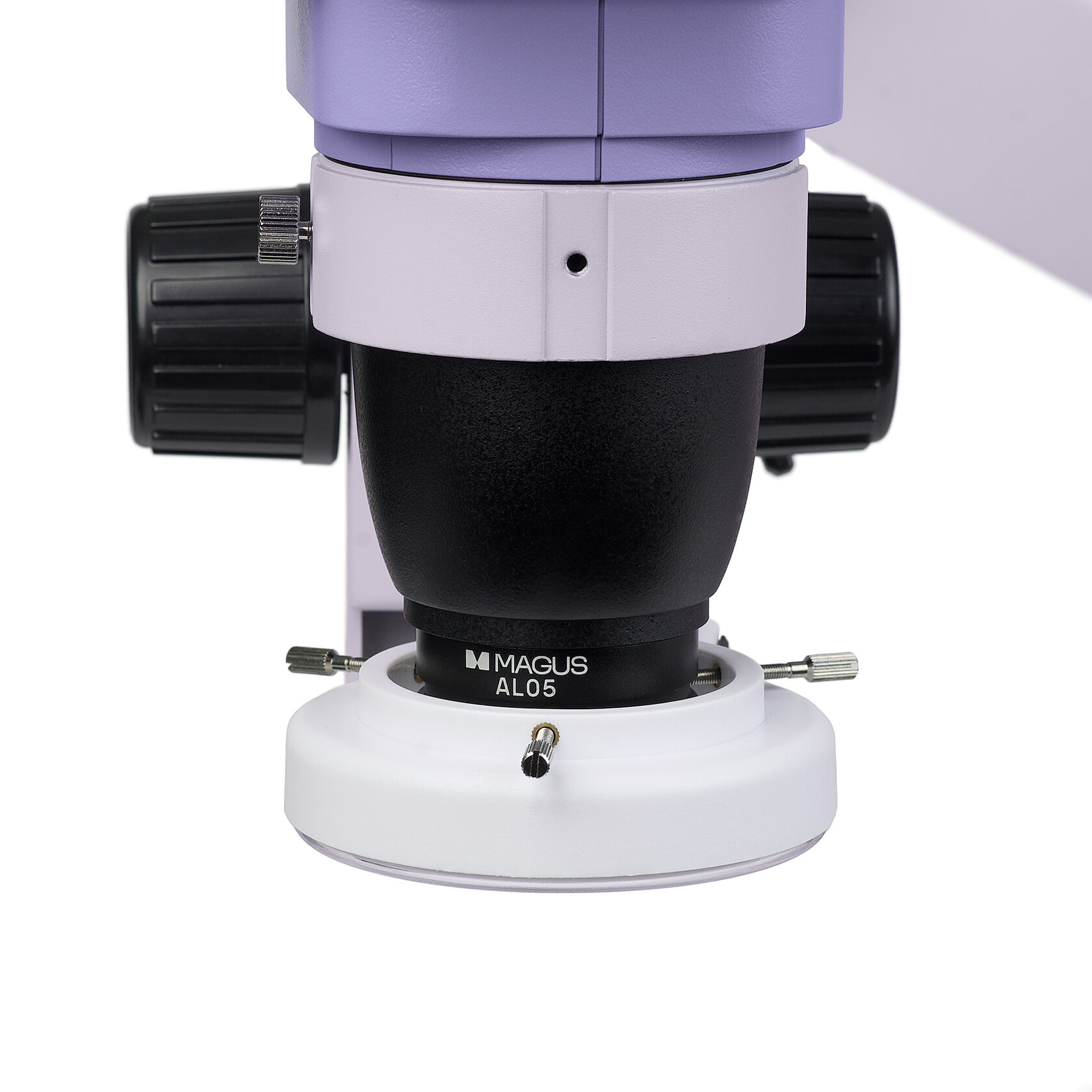

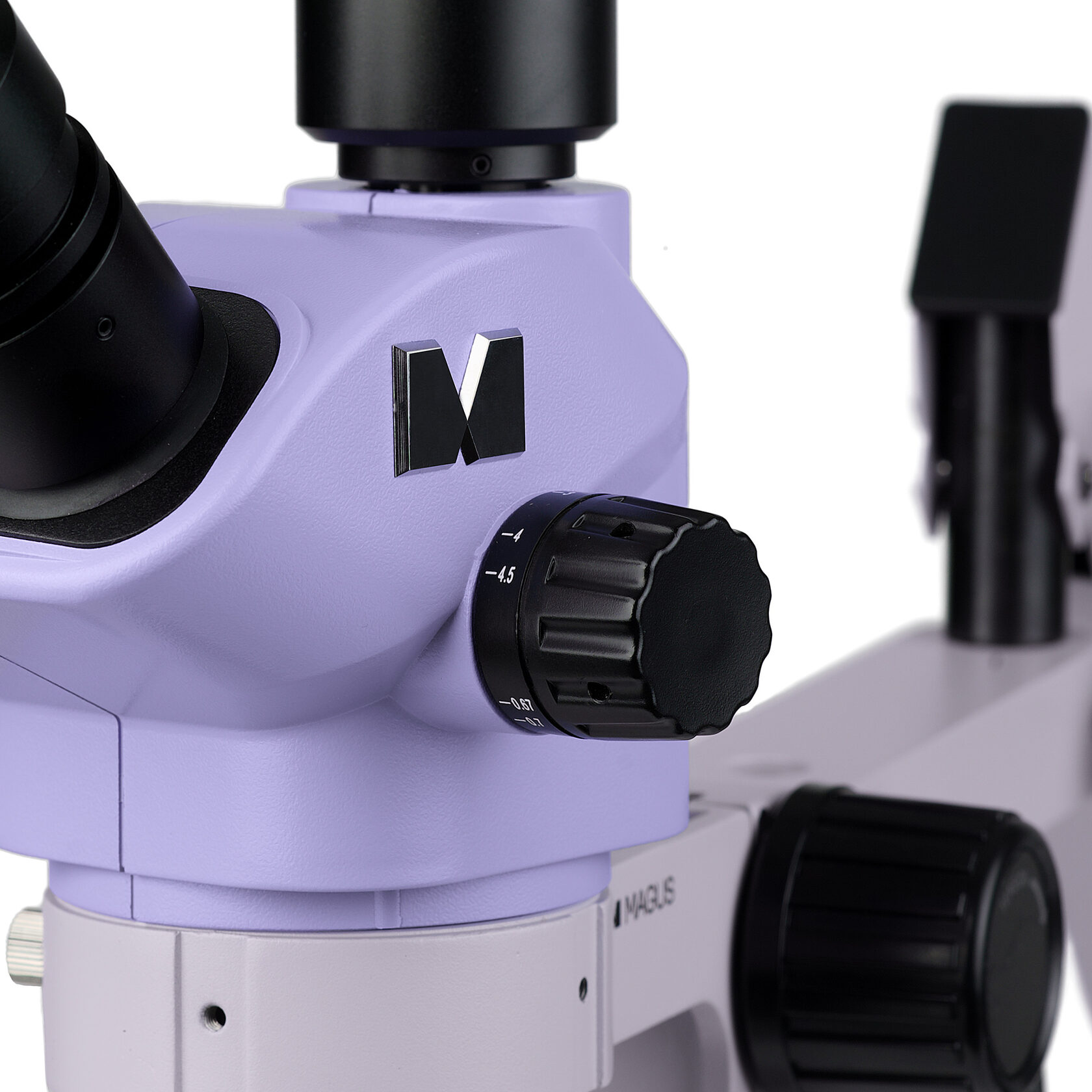

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветитель

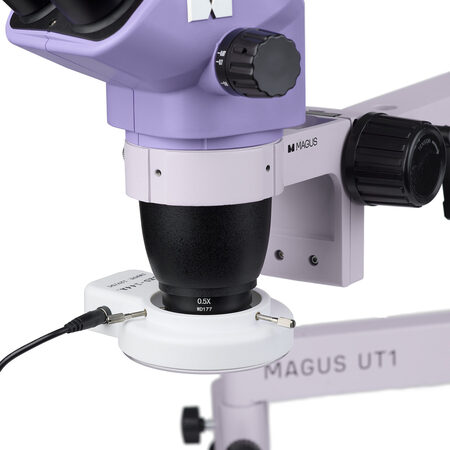

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив

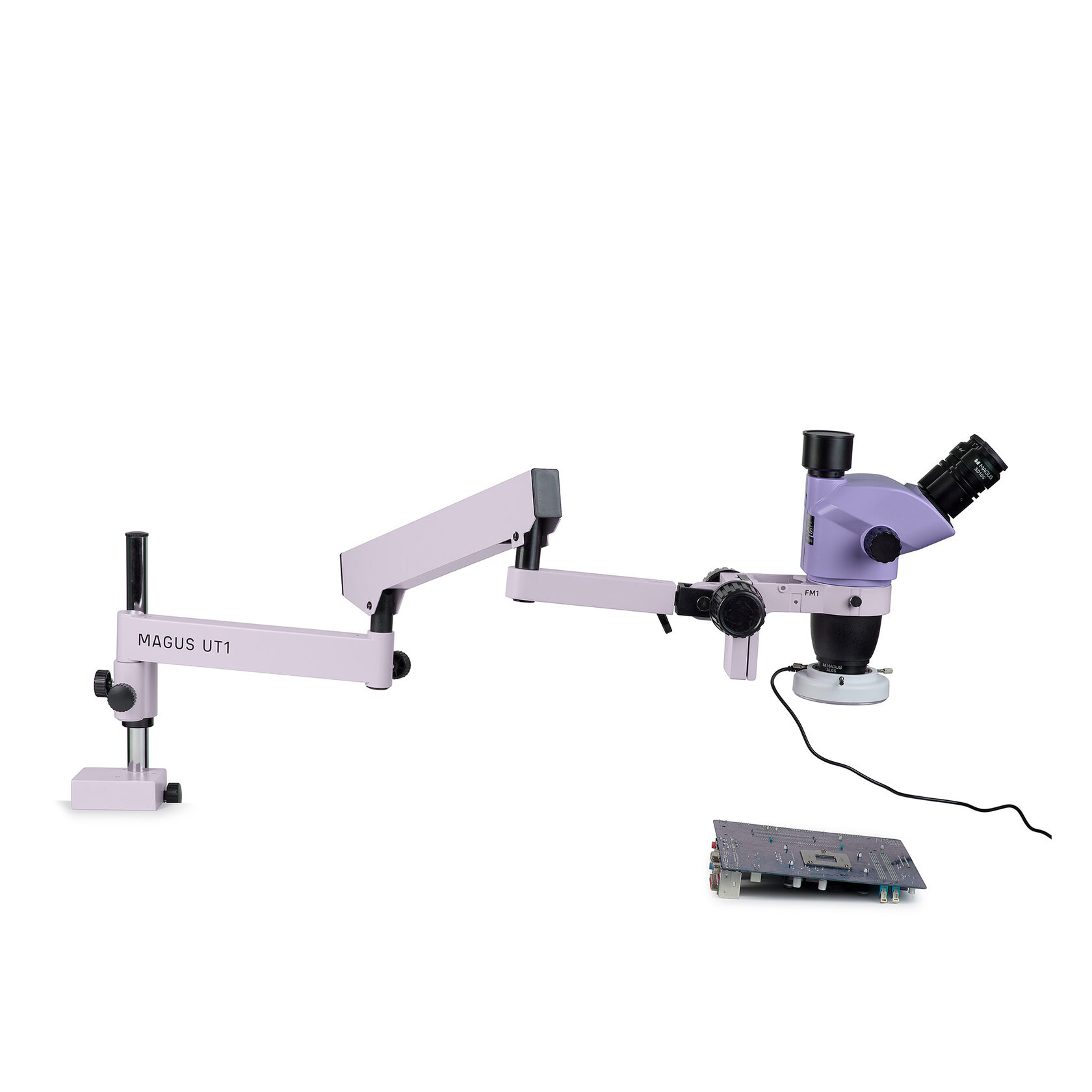

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки

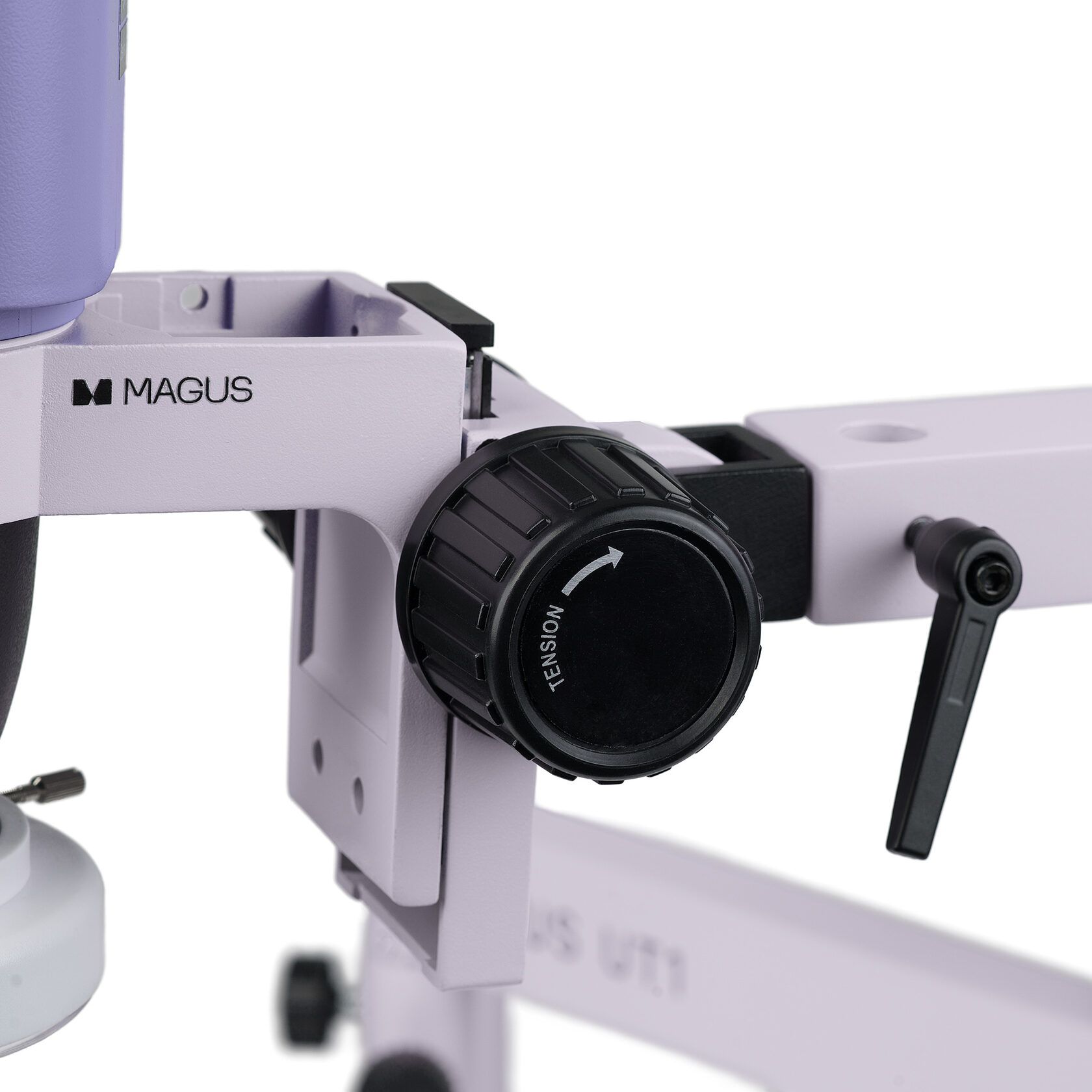

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности

Основные особенности микроскопа:

Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
Кольцевой осветитель отраженного света с «холодной» цветовой температурой
Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Основные особенности камеры:

Сенсор 18 Мпикс – оптимальные разрешение и поле зрения для работы на стереомикроскопе
13,1 кадра в секунду при максимальном разрешении – достаточно для настройки фокуса
До 54,4 кадра в секунду при снижении разрешения – для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Для установки на микроскоп используется адаптер C-mount 0,5х с регулируемым фокусным расстоянием, включенный в комплект

Комплектация

Цифровая камера MAGUS CBF10 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Оптическая голова MAGUS Stereo 7TH – объектив с визуальной насадкой
Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
Штатив MAGUS UT1
Механизм фокусировки MAGUS FM1
Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
Насадка на объектив 0,5х MAGUS AL05 0,5х/177 мм
Адаптер C-mount MAGUS ZFA050
Инструкция по эксплуатации и гарантийный талон

Технические характеристики микроскопа

Конструкция микроскопа: прямой
Поле изображения: стереоскопическое
Методы исследования: светлое поле
Оптическая схема: Грену
Посадочный диаметр оптической головки, мм: 76
Увеличение микроскопа, крат: 6,7–45; с насадкой 0,5х: 3,4–22,5
Визуальная насадка: тринокулярная
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 54–75
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на каждом окуляре
Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,67–4,5/105/32,8–4,9; с насадкой 0,5х: 0,34–2,25/177/65,7–9,7 (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27/177, 47, 26/65,7–0,9)
Коэффициент трансфокации: 6,7:1
Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон
Ход фокусировки, мм: 50
Механизм регулировки жесткости фокусировки: есть
Максимальная высота, мм: 400
Максимальный горизонтальный вынос, мм: 700
Диаметр вертикальной штанги штатива, мм: 25
Длина вертикальной штанги штатива, мм: 275
Максимальная толщина стола для захвата струбциной, мм: 50
Способ освещения: отраженный свет
Источник отраженного света: осветитель кольцевой с регулируемой яркостью
Возможные насадки на объектив, крат: 1,5; 2
Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60
Диапазон рабочих температур, °C: 0… 40
Диапазон рабочей влажности, %: 20… 85

Технические характеристики камеры

Сенсор: Aptina CMOS
Цветной/монохромный: цветной
Число мегапикселей: 18
Максимальное разрешение, пикс: 4912x3684
Размер сенсора: 1/2,3" (6,14x4,61 мм)
Размер пикселя, мкм: 1,25x1,25
Светочувствительность: 0,62 мВ/люкс/с
Отношение сигнал/шум: 36,3 дБ
Время выдержки: 0,1 мс–2 с
Возможность записи видео: есть
Кадровая частота, кадров в секунду @ при разрешении, пикс: 13,1@4912x3684, 34,3@2456x1842, 54,4@1228x922
Динамический диапазон, дБ: 65,8
Место установки: канал визуализации, окулярный тубус вместо окуляра
Формат изображения: *.jpg, *.bmp, *.png, *.tif
Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)
Спектральный диапазон, нм: 380-650 (с ИК-фильтром)
Тип затвора: ERS (электронный скользящий затвор)
Баланс белого: авто/ручной
Контроль экспозиции: авто/ручной
Программные возможности: размер изображения, яркость, время выдержки
Выход: USB 3.0, 5 Гб/с
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Программное обеспечение: MAGUS View
Тип крепления: C-mount
Корпус: цельнолитой алюминиевый
Питание: постоянный ток, 5 В, от USB-порта компьютера
Диапазон рабочих температур, °С: –10... 50
Диапазон рабочей влажности, %: 30… 80
