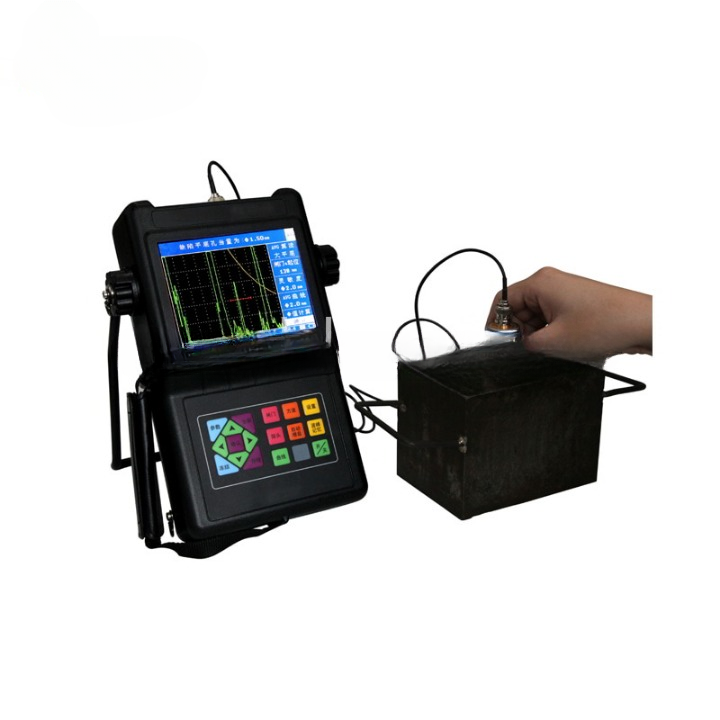

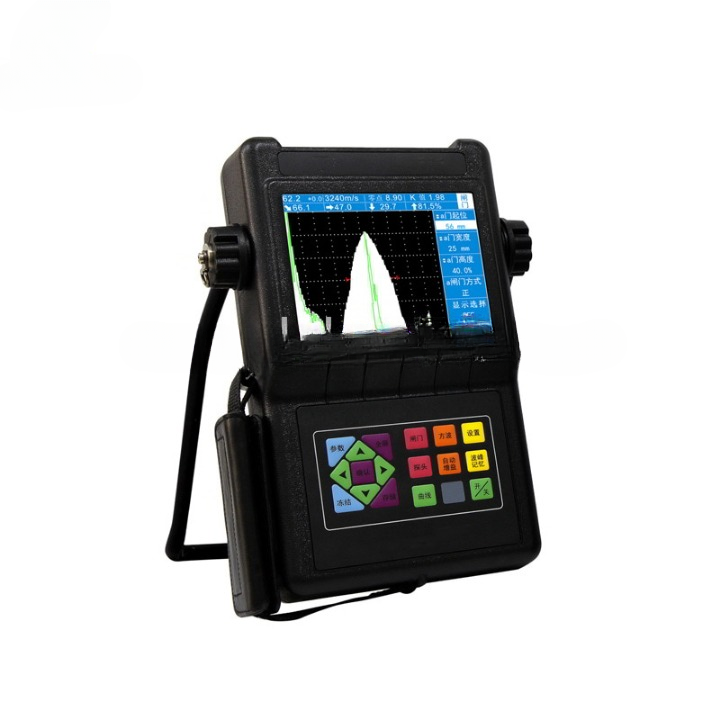

Ультразвуковой дефектоскоп с регулируемой частотой повторения LUT2800/LUT2820 Laboao

Ультразвуковой дефектоскоп — это портативный промышленный прибор неразрушающего контроля, который может легко, быстро и без повреждений обнаруживать, определять местоположение, оценивать и диагностировать различные дефекты (трещины, рыхлость, поры, включения и т.д.) в заготовках. Используется в электроэнергетике, нефтехимии, котельной и сосудов под давлением, стальных конструкциях, военной, аэрокосмической, железнодорожной транспортировке, автомобильной, машиностроительной и других областях.

Ультразвуковой контроль дефектов может потенциально применяться к любому стандартному инженерному материалу для обнаружения скрытых трещин, пустот, пористости, включений и аналогичных неоднородностей. Хотя большинство испытаний проводится на стали и других конструкционных металлах, дефектоскопы также могут использоваться на пластиках, композитах, стеклопластике и керамике. Некоторые распространенные применения включают:

Инспекция сварных швов — безусловно, самый важный рынок для ультразвукового контроля дефектов

Основные металлы — балки, заготовки, прутки, слитки, поковки, трубный прокат

Инфраструктура — балки мостов, штифты мостов, железнодорожные рельсы, металлические конструкции

Нефтехимия — трубопроводы, резервуары, опорные конструкции

Тестирование в эксплуатации — железнодорожные колеса и оси, шасси самолетов и крепления двигателей, стрелы кранов, валы, резервуары и сосуды под давлением, тестирование болтов

Производство — точечные сварные швы, паяные соединения, отливки, тестирование связей

Композиты — аэрокосмические детали, ветряные турбины, автомобильные композиты, морской стеклопластик

ОСОБЕННОСТИ

1. Функция полноэкранного отображения: делает область отображения эха на весь экран, обеспечивая максимальное визуальное восприятие работы.

2. Массовое хранение: может хранить до 1000 наборов данных, включая волновые формы, кривые, параметры и т.д. (включая 1000 каналов в традиционном смысле)

3. Измерительная точка: пиковое значение или передний край эха в клапане

4. Измерение толщины эхо-эхо: калибровка нуля опущена, и чистая толщина подложки может быть измерена непосредственно через покрытие.

5. Память пиков: в реальном времени отображает наивысшую волну дефекта и записывает максимальное значение дефекта, что помогает для точного определения местоположения и быстрого сканирования дефекта, а также может помочь идентифицировать дефект с помощью волновой формы конверта.

6. Автоматическое усиление: автоматически регулирует усиление до установленной высоты амплитуды

7. Функция тревоги: сигнализация о входящей/потерянной волне

8. Отображение твердой волновой формы: увеличивает визуальный контраст волновой формы, быстрое сканирование не пропускается

9. Часы реального времени: автоматическая запись даты и времени сохраненной волновой формы

10. Замораживание отображения: захват волновой формы и данных акустического диапазона в любое время, и перемещение клапана для измерения параметров эха после замораживания.

11. Определение местоположения дефекта: в реальном времени отображение звукового пути S, уровня X, глубины Y и высоты волны H.

12. Квантификация дефекта: в реальном времени отображение значения разницы дБ и значения квантификации SL

13. Цифровое подавление: 0-80%, увеличение на 1%, без влияния на линейность и усиление

14. Клапаны a и b: два независимых измерительных клапана для мониторинга эха, амплитуды и акустического расстояния

15. Функция кривой DAC, AVG, кривая изменяется с изменением усиления, звукового пути и смещения

16. Компенсация расстояния: в реальном времени компенсация эха дефектоскопии по методу изменяющегося во времени усиления, чтобы избежать пропуска мелких дефектов

17. Расчет центрального значения: автоматически преобразует высоту эха дефекта в эквивалентный размер дефекта

18. Переменный генератор импульсов: напряжение импульса регулируется непрерывно от 50 до 400 вольт, а ширина импульса регулируется непрерывно от 25 до 1000 секунд

19. Согласование импеданса: 33/50/100/500 Ом регулируется для четырех передач.

20. Приемный фильтр: 1-4МГц, 0.5-15МГц регулируется.

21. Многоступенчатая регулируемая частота повторения: избегает реверберационных (фантомных) сигналов при обнаружении крупных заготовок.

22. Рабочие языки: китайский и английский интерфейсы

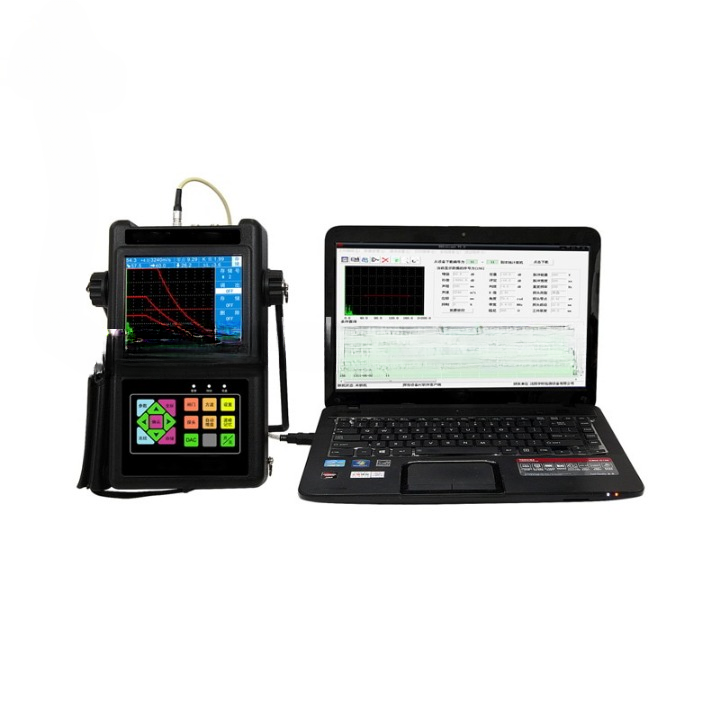

23. Передача данных: связь с компьютером через интерфейс RS232 для передачи волновых форм и данных, чтобы реализовать управление результатами глубоких повреждений, создание и печать отчетов о дефектоскопии на компьютере.

СПЕЦИФИКАЦИИ

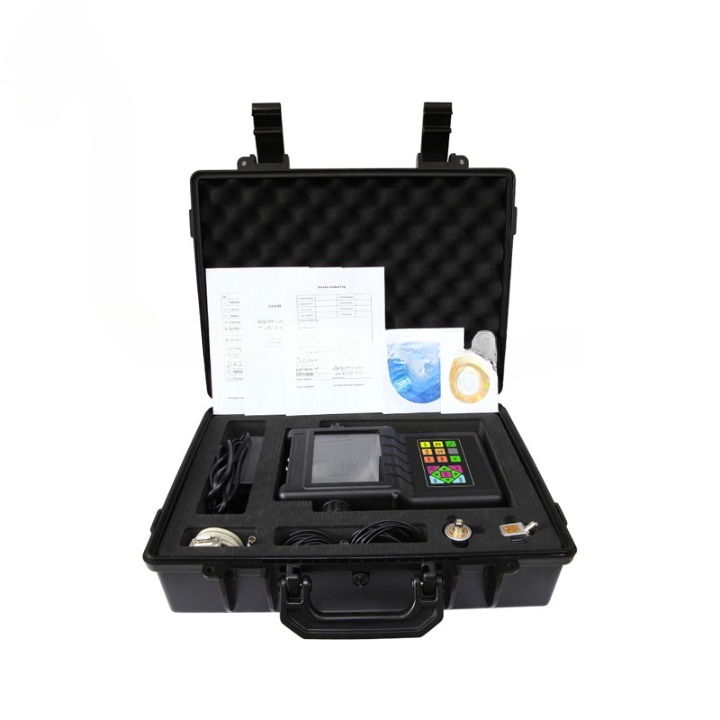

Стандартная комплектация ультразвукового дефектоскопа LUT2800
