Панельные насосы серии 300 Watson Marlow

Узнать цену

Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.

Привезем под заказ
Срок поставки с завода 6-8 недель

Панельные насосы серии 300 Watson Marlow

Гарантия 1 год

Производитель:: Watson Marlow

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Watson Marlow

Насосы средней производительности серии 300

Серия 300 сочетает в себе производительность, практичность и дизайн. Благодаря своему культовому дизайну с откидной крышкой, это стандартный продукт OEM в медицинских устройствах, биотехнологиях и диагностических приложениях, а также очень популярен во многих других приложениях.

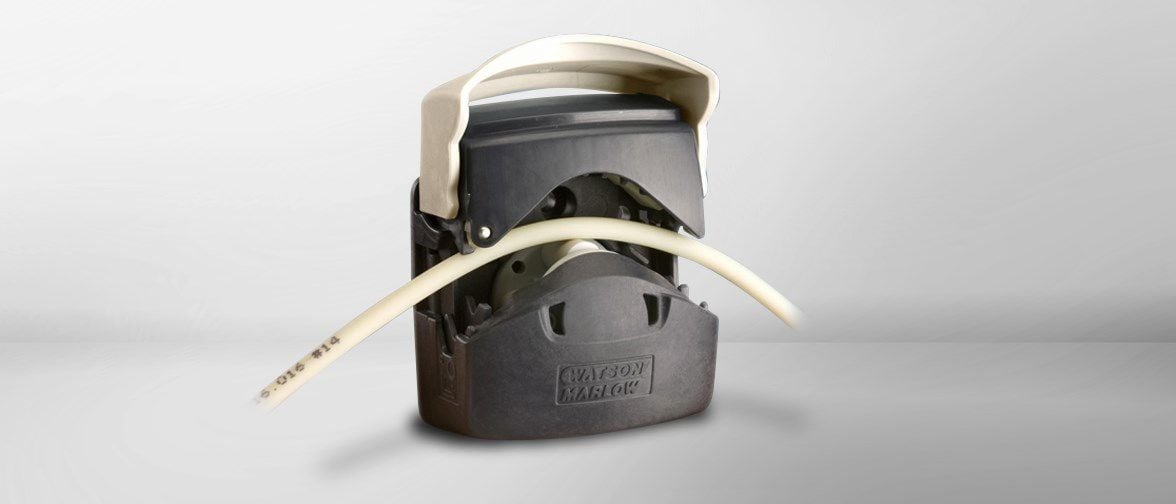

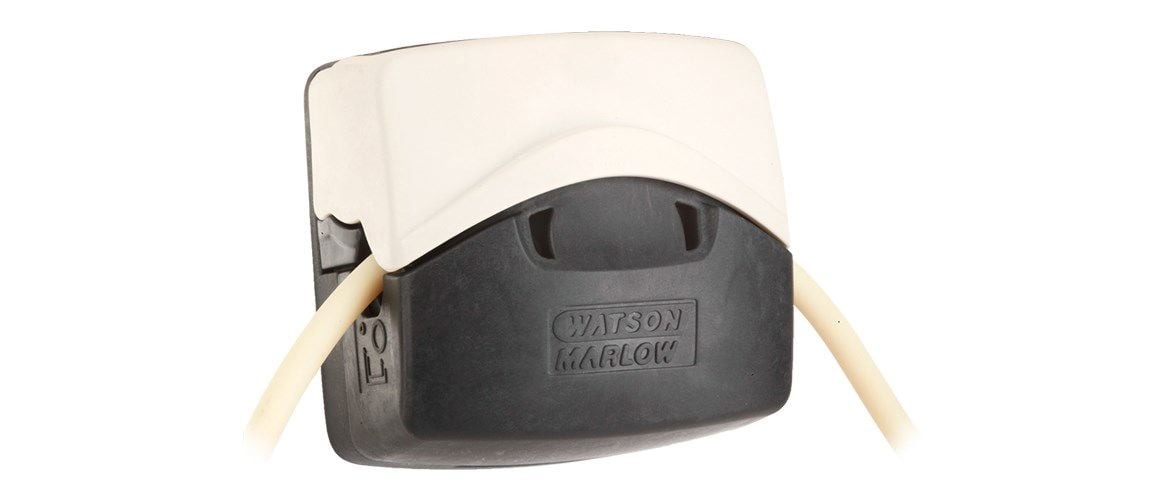

Головки насосов

Доступны в версиях с тремя, четырьмя, шестью и восемью роликами. Больше роликов для большей точности и уменьшения пульсации. Трехроликовая головка насоса 313 обеспечивает максимальные потоки

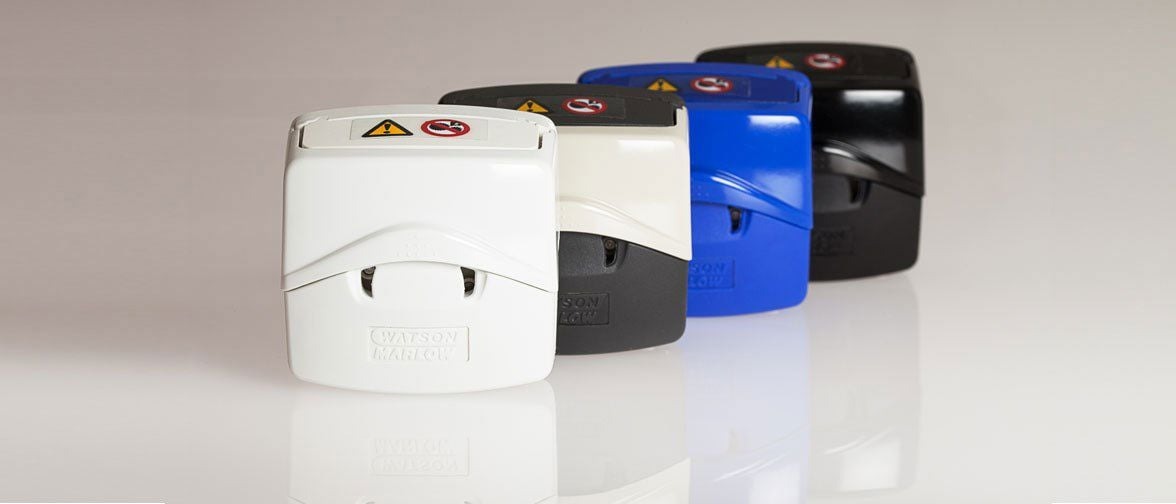

Большая гибкость с 13 размерами трубок, обеспечивающими потоки до 2?л/мин непрерывно или 3?л/мин прерывисто. Прочные литые головки насосов IXEF доступны в различных цветах
Многоканальные версии с доступными "удлинительными головками" в зависимости от крутящего момента привода
Безошибочная замена трубки за секунды

Приводы

300DriveSure: 12 В до 48 В DC интегрированный шаговый двигатель с опциями управления Industrial Ethernet и аналоговым управлением, герметичная монтажная пластина и программное обеспечение для ПК (WM Connect)
300VDL/VBM: 24 В бесщеточные DC насосы с максимальной скоростью 350 об/мин и расходом до 1,750 мл/мин
300FAM: мощные индукционные насосы в двух диапазонах напряжения и четырех максимальных скоростях и расходах до 1,450 мл/мин
300FDM: 12 В или 24 В индукционные насосы в четырех максимальных скоростях и расходах до 1,750 мл/мин

Техническое резюме

Типы двигателей	DriveSure бесщеточный DC двигатель, DC двигатель с фиксированной скоростью, NEMA 24 шаговый двигатель, синхронный AC двигатель, бесщеточный DC двигатель с переменной скоростью
Опции головок насосов	313D, 313D2, 314D, 314D2, 316D, 318D
Стандарты	BS EN 55011-2016+A2-2021, BS EN 61010-1, BS EN IEC 61326-1-2021, CAN/CSA C22.2 No 61010-1, CE, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Part 15), IEC 61010-1, IEC 61010-1:2010/AMD1:2016, RoHS, UL 61010-1, UL 61010-1:2012/R:2

Таблица технического резюме перечисляет доступные функции в диапазоне. См. вкладку «Технические характеристики» для получения информации о конкретной модели.

Технические характеристики

	300 DriveSure ADC/En/Pn	300 VDL насос с переменной скоростью	300 VBM мощный насос	300 FAM мощный насос	300 FDM мощный насос
Типы двигателей	NEMA 24 шаговый двигатель	Бесщеточный DC двигатель с переменной скоростью	Бесщеточный DC двигатель с переменной скоростью	Синхронный AC двигатель	DC двигатель с фиксированной скоростью
Опции головок насосов	313D, 313D2, 314D, 314D2, 316D, 318D	313D, 314D	313D, 314D	313D, 314D	313D, 314D
Количество роликов в головке насоса		3, 4	3, 4	3, 4	3, 4
Количество каналов в головке насоса		1	1	1	1
Диапазон расхода	0.003 мл/мин до 2050 мл/мин	3 мл/мин до 1760 мл/мин	0.3 мл/мин до 1800 мл/мин	1.3 мл/мин до 1450 мл/мин	1.35 мл/мин до 1750 мл/мин
Диапазон рабочей скорости	0.1 об/мин до 410 об/мин	4 об/мин до 350 об/мин	4 об/мин до 480 об/мин	37 об/мин до 290 об/мин	45 об/мин до 360 об/мин
Разрешение скорости	0.1 об/мин
Напряжение питания	12 В до 48 В DC	24 В DC	24 В DC	110 В до 115 В AC, 60 Гц, 220 В до 230 В AC, 50 Гц	12 В DC, 24 В DC
Рабочая температура	5 °C до 40 °C (41 °F до 104 °F)	-10 °C до 40 °C (23 °F до 104 °F)	-10 °C до 40 °C (23 °F до 104 °F)	-10 °C до 40 °C (23 °F до 104 °F)	-10 °C до 40 °C (23 °F до 104 °F)
Номинальная мощность	75 Вт	35 Вт	60 Вт	40 Вт	30 Вт
Опции управления	0–10 В, 2–2000 Гц, 4–20 мА, EtherNet/IP™, фиксированная скорость, скорость Prime, PROFINET®	0–4 В	0–4 В	Фиксированная скорость, ручная переменная скорость	Фиксированная скорость, ручная переменная скорость
Сигналы тревоги	Открытая крышка, аппаратная ошибка, перегрузка по току, ошибка программного обеспечения, остановка, пониженное/повышенное напряжение	Открытая крышка	Открытая крышка	Открытая крышка	Открытая крышка
Выходы	Ошибка, тахометр	Тахометр	Тахометр
Внешние входы	Переключатель Prime
Вес	1.7 - 1.8 кг (3.748 - 3.968 фунтов)	1 кг (2.204 фунтов)
Местоположение	В помещении, в корпусе
Степень защиты	IP66 способная панельная герметизация		IP41 привод	IP41 привод	IP41 привод
Влажность	80 % до 31 °C (88 °F), линейно уменьшается до 50 % при 40 °C (104 °F)
Шум	<67 дБ(A) на расстоянии 1 м
Макс. высота	2000 м (6561 футов)
Передаточное число редуктора		Прямозубая; 10:1, Прямозубая; 100:1, Прямозубая; 15:1, Прямозубая; 37.5:1	Прямозубая; 10:1, Прямозубая; 20:1, Прямозубая; 40:1, Прямозубая; 5:1, Прямозубая; 7.5:1	Прямозубая; 10:1, Прямозубая; 20:1, Прямозубая; 40:1, Прямозубая; 5:1	Прямозубая; 10:1, Прямозубая; 20:1, Прямозубая; 40:1, Прямозубая; 5:1
Стандарты	BS EN 55011-2016+A2-2021, BS EN IEC 61326-1-2021, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Part 15), IEC 61010-1:2010/AMD1:2016, UL 61010-1:2012/R:2019-07
Сертификация и соответствие	CB Certificate, EMC, NRTL сертификация
Совместимый диаметр трубки	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8 мм	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8 мм	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8 мм	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8 мм	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8 мм
Совместимая толщина стенки трубки	1.6, 2.4 мм	1.6 мм	1.6 мм	1.6 мм	1.6, 2.4 мм

Выходы только для версии ADC. Сигналы тревоги только для версий EtherNet/IP™ и PROFINET®. Уровень шума может варьироваться в зависимости от приложения и интеграции системы. Для получения подробных технических характеристик отдельных моделей обратитесь к руководству по продукту или свяжитесь с представителем WMFTS.

Материалы конструкции

Сборка корпуса головки насоса	Полипропилен, армированный стекловолокном, Полиакриламид—IXEF (PARA), нержавеющая сталь
Сборка ротора головки насоса	Никелированная сталь, армированная стекловолокном, нейлон
Сборка роликов головки насоса	Нейлон 6, заполненный MoS2 (Nylatron)
Двигатель	Алюминий, нержавеющая сталь с плазменным нитридным покрытием
Корпус контроллера	ABS/PC, алюминий
Сборка монтажной пластины	Нитрил, полиакриламид (PARA)-без галогенов, UL94 V-0, термопластичный эластомер (TPE)

Перечисленная информация охватывает весь диапазон. Для получения подробных технических характеристик отдельных моделей/компонентов обратитесь к руководству по продукту или свяжитесь с представителем WMFTS.

Коды продуктов 300DriveSure/D

Коды продуктов насосов
Описание	Управление двигателем	Код продукта
PMD24CV300	0 - 10 В	Свяжитесь с местным представителем Watson-Marlow
PMD24CI300	4 - 20 мА	Свяжитесь с местным представителем Watson-Marlow
PMD48CV300	0 - 10 В	Свяжитесь с местным представителем Watson-Marlow
PMD48CI300	4 - 20 мА	Свяжитесь с местным представителем Watson-Marlow

Для вариантов монтажных пластин, тестовых проводов и дальнейших конфигураций головок насосов свяжитесь с местным представителем по продажам Watson-Marlow

Коды продуктов насоса с переменной скоростью 300 VDL

Коды продуктов насосов
Описание	Напряжение питания	Скорость (об/мин)	Код продукта
313VDL/D	24 ВDC	100	040.NP10.3D0
313VDL/D	24 ВDC	350	040.NU10.3D0

Силикон 8.0 мм без обратного давления

Marprene макс. 6.4 мм без обратного давления

Коды продуктов мощного насоса 300 VBM

Коды продуктов насосов
Описание	Напряжение питания	Скорость (об/мин)	Количество каналов	Код продукта
313VBM/D	24 ВDC	100	3	040.NP23.010
	24 ВDC	190	2	040.NS23.010
	24 ВDC	360	1	040.NV23.010

Силикон 8.0 мм без обратного давления

Marprene макс. 6.4 мм без обратного давления

Коды продуктов мощного насоса 300 FAM

Коды продуктов насосов
Описание	Напряжение питания	Скорость (об/мин)	Количество каналов	Код продукта
313FAM/D	230 ВAC, 50 Гц	37	6	040.AG23.010
	115 ВAC, 60 Гц	42	4	040.EH23.010
	230 ВAC, 50 Гц	75	4	040.AN23.010
	115 ВAC, 60 Гц	85	2	040.EP23.010
	230 ВAC, 50 Гц	145	2	040.AQ23.010
	115 ВAC, 60 Гц	170	1	040.ER23.010
	230 ВAC, 50 Гц	290	1	040.AU23.010

Силикон 8.0 мм без обратного давления

Marprene макс. 6.4 мм без обратного давления

Коды продуктов мощного насоса 300 FDM

Коды продуктов насосов
Описание	Напряжение питания	Скорость (об/мин)	Количество каналов	Код продукта
313FDM/D	12 ВDC	45	6	040.CH23.010
	24 ВDC	45	6	040.DH23.010
	12 ВDC	90	4	040.CP23.010
	24 ВDC	90	4	040.DP23.010
	12 ВDC	175	2	040.CR23.010
	24 ВDC	175	2	040.DR23.010
	12 ВDC	350	1	040.CV23.010
	24 ВDC	350	1	040.DV23.010

Силикон 8.0 мм без обратного давления

Marprene макс. 6.4 мм без обратного давления

Коды продуктов 300 DriveSure ADC/En/Pn

A	B	C	D	E	F	G
Продукт	Управление	Длина кабеля	Цвет головки насоса	Головка насоса	Зажим трубки	Толщина стенки трубки
0 = Полный насос	4 = ADC	1 = 1 м (3.28 фута) кабель	0 = Без головки насоса	0 = Без головки насоса	0 = Без головки насоса	0 = Без головки насоса
6 = Только привод	8 = En (EtherNet/IP^TM)	3 = 3 м (9.84 фута) кабель	1 = Стандартный цвет	C = 313D/313D2	V = Переменный	1 = 1.6 мм
	9 = Pn (PROFINET^®)		2 = Черный	D = 314D/314D2	C = Фиксированный 0.5 мм до 1.6 мм диаметр	2 = 2.4 мм
			3 = Белый		F = Фиксированный 3.2 мм диаметр
					K = Фиксированный 4.8 мм диаметр
					N = Фиксированный 6.4 мм до 8.0 мм диаметр

Аксессуары и запчасти
Продукт	Код продукта
300 Series DriveSure герметичная монтажная пластина / датчик	039.IPMP.DVS
DriveSure комплект кабелей - 24 В источник питания/USB-C - только для испытаний *	009.24CP.DVS
DriveSure комплект кабелей - 48 В источник питания/USB-C - только для испытаний *	009.48CP.DVS
1 м кабель питания DriveSure ADC/En/Pn	009.1PW.DVS
3 м кабель питания DriveSure ADC/En/Pn	009.3PW.DVS
1 м кабель управления DriveSure ADC	009.1CC.DVS
3 м кабель управления DriveSure ADC	009.3CC.DVS
Ethernet кабель, RJ45 к RJ45, CAT 5e ЭКРАНИРОВАННЫЙ, 3м	059.9123.000
PROFINET^® кабель, RJ45 к RJ45, CAT 5e ЭКРАНИРОВАННЫЙ, 3м	059.9128.000

*Комплекты кабелей не включают сетевой кабель. Если необходимо, закажите кабели питания, подходящие для вашего региона.

Кат.номер

040.NP10.3D0

040.NU10.3D0

040.NP23.010

040.NS23.010

040.NV23.010

040.AG23.010

040.EH23.010

040.AN23.010

040.EP23.010

040.AQ23.010

040.ER23.010

040.AU23.010

040.CH23.010

040.DH23.010

040.CP23.010

040.DP23.010

040.CR23.010

040.DR23.010

040.CV23.010

040.DV23.010

039.IPMP.DVS

009.24CP.DVS

009.48CP.DVS

009.1PW.DVS

009.3PW.DVS

009.1CC.DVS

009.3CC.DVS

059.9123.000

059.9128.000

Пуско-наладка

Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.

Техническое обслуживание

Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.

IQ/OQ/PQ квалификация, валидация

Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.

Ремонт

Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
