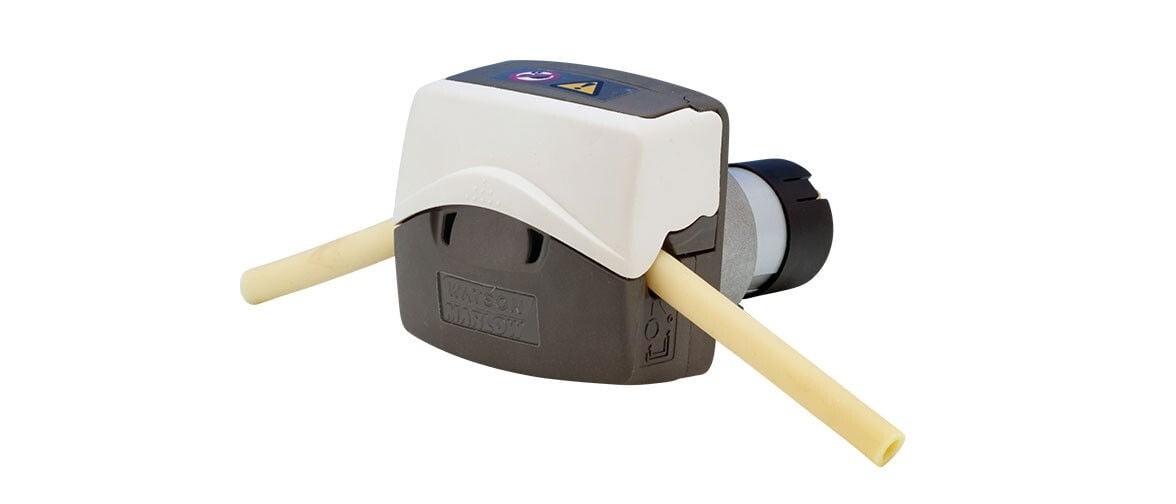

Насосы серии 100 с низким расходом
Серия 100 сочетает в себе производительность, практичность и дизайн. Благодаря своему культовому дизайну с откидной крышкой, это стандартный продукт OEM в медицинских устройствах, биотехнологиях и диагностических приложениях, а также очень популярен во многих других приложениях. Серия 100 популярна благодаря своей точности, воспроизводимости и низкому пульсационному расходу, привлекательному дизайну и компактным размерам.
Особенности
- Высокая точность и воспроизводимость потоков для одноканальных, непрерывных трубопроводных приложений
- Расход до 349 мл/мин для непрерывного использования и до 510 мл/мин для прерывистого использования
- Диаметр 0,5 – 4,8 мм, толщина стенки 1,6 мм
- Высокая точность и воспроизводимость потоков до средних давлений
- Быстрая замена трубки без ошибок за считанные секунды
- Четырехроликовый 114 и шестироликовый 116 для снижения пульсации
- Версия DV для долговечности трубки и DVP для более высокого давления

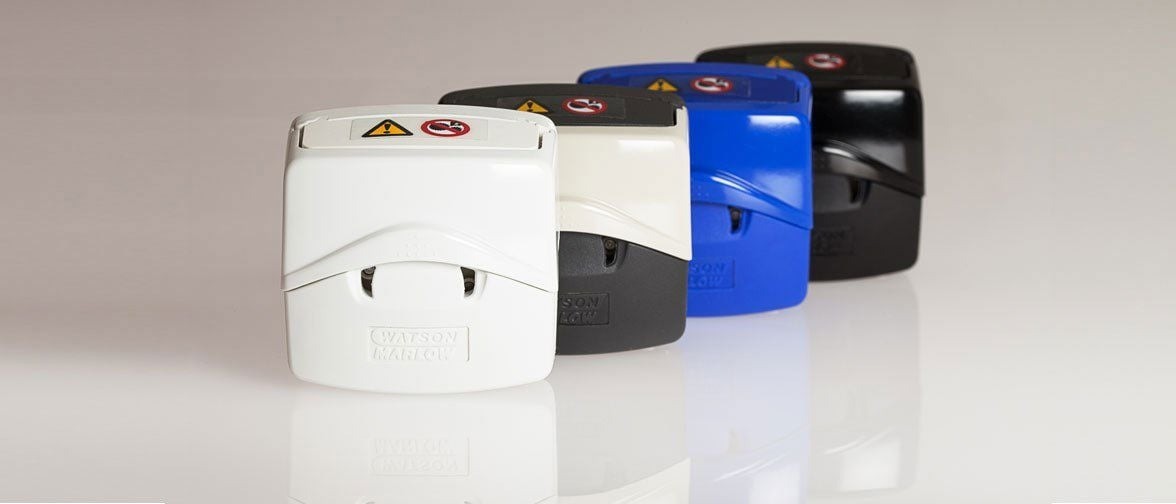

- Разнообразие цветовых вариантов
- Другие варианты головок насоса включают датчик открытой крышки, датчик вращения и индивидуальную окклюзию
Приводы

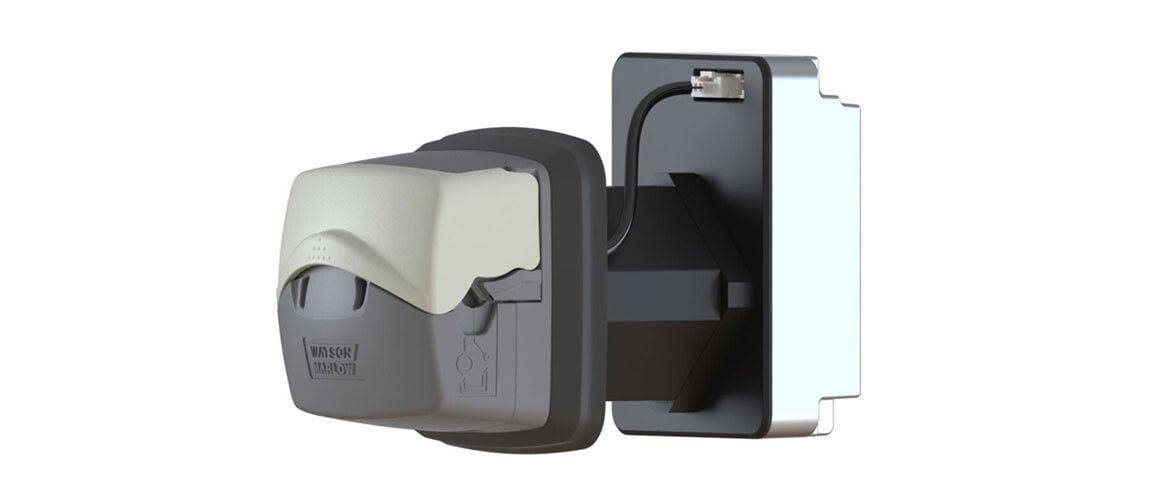

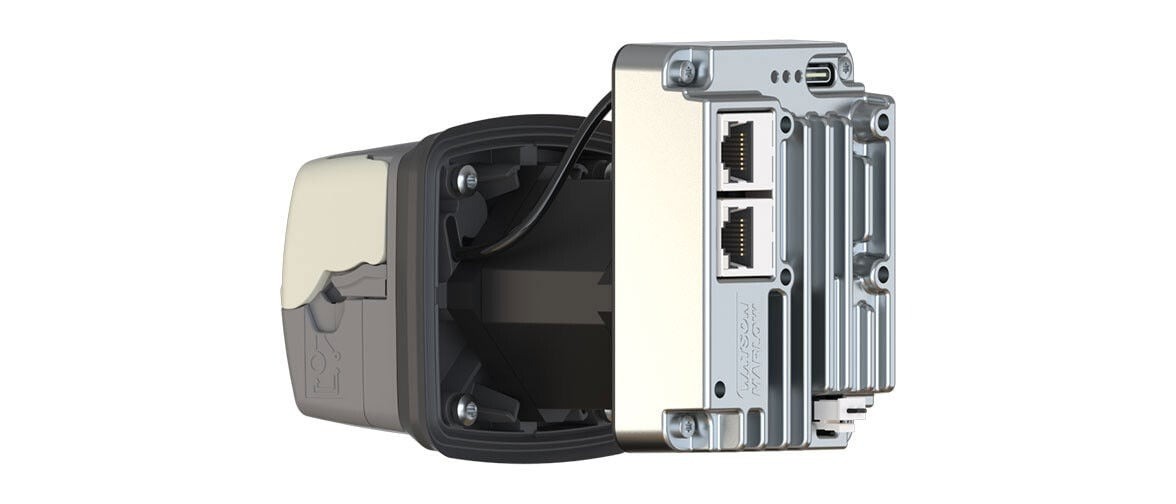

- 100DriveSure: интегрированный шаговый двигатель 12 В до 48 В DC с опциями управления Industrial Ethernet и аналоговым управлением, герметичная монтажная пластина и программное обеспечение для ПК (WM Connect)
- 100ST: компактный шаговый двигатель для точного цифрового управления скоростью

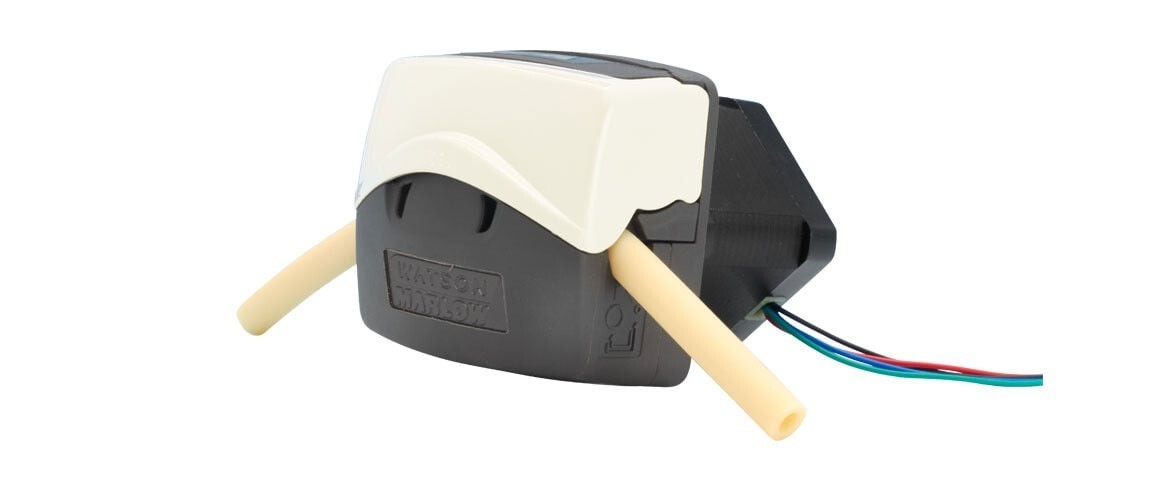

- 100FD: простые DC двигатели 12 В и 24 В на различных скоростях
- 100VDL: бесщеточный DC прямой привод с интегрированным аналоговым управлением 0-4 В
Техническое резюме
| Типы двигателей | Бесщеточный DC двигатель DriveSure, DC двигатель с фиксированной скоростью, шаговый двигатель NEMA 17, шаговый двигатель, бесщеточный DC двигатель с переменной скоростью |
| Варианты головок насоса | 114DV, 114DVP, 116DV, 116DVP |
| Стандарты | BS EN 55011-2016+A2-2021, BS EN 61010-1, BS EN IEC 61326-1-2021, CE, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Part 15), IEC 61010-1:2010/AMD1:2016, RoHS, UL 61010-1:2012/R:2019-07 |
Таблица технического резюме перечисляет доступные функции в диапазоне. См. вкладку ‘Спецификации’ для получения информации о конкретной модели.
Технические характеристики
| 100 DriveSure ADC/En/Pn | 100 ST DV насос | 100 FD DV насос | 100 VDL DV насос | |
| Типы двигателей | Шаговый двигатель NEMA 17 | Шаговый двигатель | DC двигатель с фиксированной скоростью | Бесщеточный DC двигатель с переменной скоростью |
| Варианты головок насоса | 114DV, 114DVP, 116DV, 116DVP | 114DV | 114DV | 114DV |
| Количество роликов | 4, 6 | 4 | 4 | 4 |
| Количество каналов | 1 | 1 | 1 | 1 |
| Диапазон расхода | 0.002 мл/мин до 349 мл/мин | 2.2 мл/мин до 510 мл/мин | 1.4 мл/мин до 300 мл/мин | 2.2 мл/мин до 510 мл/мин |
| Диапазон рабочих скоростей | 0.1 об/мин до 410 об/мин | 0 об/мин до 600 об/мин | до 350 об/мин | 100 об/мин до 600 об/мин |
| Разрешение скорости | 0.1 об/мин | |||
| Напряжение питания | 12 В до 48 В DC | 24 В DC | 12 В DC, 24 В DC | 24 В DC |
| Рабочая температура | 5 °C до 40 °C (41 °F до 104 °F) | -10 °C до 45 °C (14 °F до 113 °F) | -10 °C до 45 °C (14 °F до 113 °F) | -10 °C до 45 °C (14 °F до 113 °F) |
| Номинальная мощность | 75 Вт | |||
| Потребление энергии | 10Вт | 5Вт | 75Вт | |
| Опции управления | 0–10 В, 2–2000 Гц, 4–20 мА, EtherNet/IP™, фиксированная скорость, скорость Prime, PROFINET® | Фиксированная скорость | 0–10 В, 0–4 В, 4–20 мА, ручное | |
| Сигналы тревоги | Открытая крышка, аппаратная ошибка, перегрузка по току, ошибка программного обеспечения, остановка, пониженное/повышенное напряжение | |||
| Выходы | Ошибка, тахометр | Тахометр | ||
| Внешние входы | Переключатель Prime | |||
| Вес | 0.8 - 0.9 кг (1.764 - 1.984 фунтов) | 0.45 кг (0.992 фунтов) | 0.3 кг (0.661 фунтов) | 0.8 кг (1.763 фунтов) |
| Местоположение | В помещении, в корпусе | В помещении, в корпусе | В помещении, в корпусе | В помещении, в корпусе |
| Степень защиты | Панель с герметизацией IP66 | |||
| Влажность | 80 % до 31 °C (88 °F), линейно уменьшается до 50 % при 40 °C (104 °F) | |||
| Шум | <60 дБ(A) | Фильтр снижения шума EMI | ||
| Макс. высота | 2000 м (6561 футов) | |||
| Передаточное отношение редуктора | Прямозубый; 100:1, 30:1, 15:1 | |||
| Стандарты | BS EN 55011-2016+A2-2021, BS EN IEC 61326-1-2021, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Part 15), IEC 61010-1:2010/AMD1:2016, UL 61010-1:2012/R:2019-07 | |||
| Сертификация и соответствие | CB Certificate, EMC, NRTL сертификация | |||
| Совместимый диаметр трубки | 0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 мм | 0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 мм | 0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 мм | 0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 мм |
| Совместимая толщина стенки трубки | 1.6 мм | 1.6 мм | 1.6 мм | 1.6 мм |
| Сопротивление/индуктивность DC | 3.5 ом/6.4 мГн +/-10% | |||
| Требуемый драйвер | Биполярный, до 1.2A | |||
| Примерный срок службы двигателя | До 3000 часов | До 20,000 часов |
Выходы только для версии ADC. Сигналы тревоги только для версий EtherNet/IP™ и PROFINET®. Уровень шума может варьироваться в зависимости от приложения и интеграции системы. Для получения подробных спецификаций отдельных моделей обратитесь к руководству по продукту или свяжитесь с представителем WMFTS.
Материалы конструкции
| Сборка корпуса головки насоса | Grilamid PA12, Polyacrylamide—IXEF (PARA) |
| Сборка ротора головки насоса | FPM резина, Polyacrylamide—IXEF (PARA), PTFE наполненный PBT, нержавеющая сталь |
| Сборка роликов головки насоса | PTFE наполненный PBT |
| Подшипники | Нержавеющая сталь |
| Адаптерная пластина | IXEF PARA |
| Приводной вал | Нержавеющая сталь |
| Пружины | Нержавеющая сталь |
| Двигатель | Алюминий, плазменное нитридное покрытие из нержавеющей стали |
| Корпус контроллера | ABS/PC, алюминий |
| Сборка монтажной пластины | Алюминий с анодированием, нитрил, Polyacrylamide (PARA)-без галогенов, UL94 V-0, термопластичный эластомер (TPE) |
Перечисленная информация охватывает весь диапазон. Для получения подробных спецификаций отдельных моделей/компонентов обратитесь к руководству по продукту или свяжитесь с представителем WMFTS.
Коды продуктов 100 DriveSure ADC/En/Pn
| 0 = Полный насос | 4 = ADC | 1 = 1 м (3.28 фута) кабель | 0 = Без головки насоса | 0 = Без головки насоса | 0 = Без головки насоса | 0 = Без головки насоса |
| 6 = Только привод | 8 = En (EtherNet/IPTM) | 3 = 3 м (9.84 фута) кабель | 1 = Стандартный цвет | A = 114 | S = Стандартное давление | 1 = 1.6 мм |
| 9 = Pn (PROFINET®) | 2 = Черный | B = 116 | P = Плюс давление | |||
| 3 = Белый |
| Аксессуары и запчасти | |
|---|---|
| Продукт | Код продукта |
| 100 Series DriveSure герметичная монтажная пластина / датчик | 019.IPMP.DVS |
| DriveSure кабельный комплект - 24 В источник питания/USB-C - только для испытаний * | 009.24CP.DVS |
| DriveSure кабельный комплект - 48 В источник питания/USB-C - только для испытаний * | 009.48CP.DVS |
| 1 м кабель питания DriveSure ADC/En/Pn | 009.1PW.DVS |
| 3 м кабель питания DriveSure ADC/En/Pn | 009.3PW.DVS |
| 1 м кабель управления DriveSure ADC | 009.1CC.DVS |
| 3 м кабель управления DriveSure ADC | 009.3CC.DVS |
| Ethernet кабель, RJ45 к RJ45, CAT 5e SHIELDED, 3м | 059.9123.000 |
| PROFINET® кабель, RJ45 к RJ45, CAT 5e SHIELDED, 3м | 059.9128.000 |
*Кабельные комплекты не включают сетевой кабель питания. Если требуется, закажите кабели питания, подходящие для вашего региона.
Коды продуктов 100 ST DV насоса
| Коды продуктов насоса | ||||
|---|---|---|---|---|
| Описание | Питание | Скорость (об/мин) | с 114DV | с 114DVP |
| 114ST шаговый двигатель | 24 ВDC | 0 - 600 | 010.5Z2S.00A | 010.5Z2S.P0A |
| Коды продуктов трубок для головок насоса 114DV и 114DVP | ||||||
|---|---|---|---|---|---|---|
| Диаметр/стенка | Pumpsil | Marprene | Bioprene | STA-PURE PFL | PVC* | STA-PURE PCS |
| 0.5/1.6 мм | 913.A005.016 | 902.0005.016 | 933.0005.016 | |||
| 0.8/1.6 мм | 913.A008.016 | 902.0008.016 | 933.0008.016 | |||
| 1.6/1.6 мм | 913.A016.016 | 902.0016.016 | 933.0016.016 | 966.0016.016 | E3603.016.16 | 961.0016.016 |
| 2.4/1.6 мм | 913.A024.016 | 902.0024.016 | 933.0024.016 | |||
| 3.2/1.6 мм | 913.A032.016 | 902.0032.016 | 933.0032.016 | 966.0032.016 | E3603.032.16 | 961.0032.016 |
| 4.0/1.6 мм | 933.0040.016 | E3603.040.16 | ||||
| 4.8/1.6 мм | 913.A048.016 | 902.0048.016 | 933.0048.016 | 966.0048.016 | E3603.048.16 | 961.0048.016 |
*рекомендуется только для головки насоса 114DVP +давление
Коды продуктов 100 FD DV насоса
| Коды продуктов насоса | ||||
|---|---|---|---|---|
| Описание | Питание | Скорость (об/мин) | с 114DV | с 114DVP |
| 114FD DC моторный привод | 12 ВDC | 60 | 010.5AM0.00A | 010.5AM0.P0A |
| 24 ВDC | 60 | 010.5BM0.00A | 010.5BM0.P0A | |
| 12 ВDC | 190 | 010.5AS0.00A | 010.5AS0.P0A | |
| 24 ВDC | 190 | 010.5BS0.00A | 010.5BS0.P0A | |
| 12 ВDC | 350 | 010.5AU0.00A# | 010.5AU0.P0A# | |
| 24 ВDC | 350 | 010.5BU0.00A# | 010.5BU0.P0A# | |
# Только для низкого давления. Pumpsil до 4.8 мм диаметра. Другие трубки до 3.2 мм диаметра
| Коды продуктов трубок для головок насоса 114DV и 114DVP | ||||||
|---|---|---|---|---|---|---|
| Диаметр/стенка | Pumpsil | Marprene | Bioprene | STA-PURE PFL | PVC* | STA-PURE PCS |
| 0.5/1.6 мм | 913.A005.016 | 902.0005.016 | 933.0005.016 | |||
| 0.8/1.6 мм | 913.A008.016 | 902.0008.016 | 933.0008.016 | |||
| 1.6/1.6 мм | 913.A016.016 | 902.0016.016 | 933.0016.016 | 966.0016.016 | E3603.016.16 | 961.0016.016 |
| 2.4/1.6 мм | 913.A024.016 | 902.0024.016 | 933.0024.016 | |||
| 3.2/1.6 мм | 913.A032.016 | 902.0032.016 | 933.0032.016 | 966.0032.016 | E3603.032.16 | 961.0032.016 |
| 4.0/1.6 мм | 933.0040.016 | E3603.040.16 | ||||
| 4.8/1.6 мм | 913.A048.016 | 902.0048.016 | 933.0048.016 | 966.0048.016 | E3603.048.16 | 961.0048.016 |
*рекомендуется только для головки насоса 114DVP +давление
Коды продуктов 100DriveSure/DV
| Коды продуктов насоса | ||
|---|---|---|
| Описание | Управление двигателем | Код продукта |
| PMD24CV114 | 0 - 10 В | Свяжитесь с вашим местным представителем Watson-Marlow |
| PMD24CI114 | 4 - 20 мА | Свяжитесь с вашим местным представителем Watson-Marlow |
Для вариантов монтажных пластин, тестовых проводов и дальнейших конфигураций головок насоса свяжитесь с вашим местным представителем по продажам Watson-Marlow
| Коды продуктов трубок для головок насоса 114DV и 114DVP | ||||||
|---|---|---|---|---|---|---|
| Диаметр/стенка | Pumpsil | Marprene | Bioprene | STA-PURE PFL | PVC* | STA-PURE PCS |
| 0.5/1.6 мм | 913.A005.016 | 902.0005.016 | 933.0005.016 | |||
| 0.8/1.6 мм | 913.A008.016 | 902.0008.016 | 933.0008.016 | |||
| 1.6/1.6 мм | 913.A016.016 | 902.0016.016 | 933.0016.016 | 966.0016.016 | E3603.016.16 | 961.0016.016 |
| 2.4/1.6 мм | 913.A024.016 | 902.0024.016 | 933.0024.016 | |||
| 3.2/1.6 мм | 913.A032.016 | 902.0032.016 | 933.0032.016 | 966.0032.016 | E3603.032.16 | 961.0032.016 |
| 4.0/1.6 мм | 933.0040.016 | E3603.040.16 | ||||
| 4.8/1.6 мм | 913.A048.016 | 902.0048.016 | 933.0048.016 | 966.0048.016 | E3603.048.16 | 961.0048.016 |
*рекомендуется только для головки насоса 114DVP +давление
| Кат.номер |
| 019.IPMP.DVS |
| 009.24CP.DVS |
| 009.48CP.DVS |
| 009.1PW.DVS |
| 009.3PW.DVS |
| 009.1CC.DVS |
| 009.3CC.DVS |
| 059.9123.000 |
| 059.9128.000 |
| 010.5Z2S.00A |
| 010.5Z2S.P0A |
| 913.A005.016 |
| 913.A008.016 |
| 913.A016.016 |
| 913.A024.016 |
| 913.A032.016 |
| 913.A048.016 |
| 902.0005.016 |
| 902.0008.016 |
| 902.0016.016 |
| 902.0024.016 |
| 902.0032.016 |
| 902.0048.016 |
| 933.0005.016 |
| 933.0008.016 |
| 933.0016.016 |
| 933.0024.016 |
| 933.0032.016 |
| 933.0040.016 |
| 933.0048.016 |
| 966.0016.016 |
| 966.0032.016 |
| 966.0048.016 |
| E3603.016.16 |
| E3603.032.16 |
| E3603.040.16 |
| E3603.048.16 |
| 961.0016.016 |
| 961.0032.016 |
| 961.0048.016 |
| 010.5AM0.00A |
| 010.5BM0.00A |
| 010.5AS0.00A |
| 010.5BS0.00A |
| 010.5AU0.00A# |
| 010.5BU0.00A# |
| 010.5AM0.P0A |
| 010.5BM0.P0A |
| 010.5AS0.P0A |
| 010.5BS0.P0A |
| 010.5AU0.P0A# |
| 010.5BU0.P0A# |
| 913.A005.016 |
| 913.A008.016 |
| 913.A016.016 |
| 913.A024.016 |
| 913.A032.016 |
| 913.A048.016 |
| 902.0005.016 |
| 902.0008.016 |
| 902.0016.016 |
| 902.0024.016 |
| 902.0032.016 |
| 902.0048.016 |
| 933.0005.016 |
| 933.0008.016 |
| 933.0016.016 |
| 933.0024.016 |
| 933.0032.016 |
| 933.0040.016 |
| 933.0048.016 |
| 966.0016.016 |
| 966.0032.016 |
| 966.0048.016 |
| E3603.016.16 |
| E3603.032.16 |
| E3603.040.16 |
| E3603.048.16 |
| 961.0016.016 |
| 961.0032.016 |
| 961.0048.016 |
| 913.A005.016 |
| 913.A008.016 |
| 913.A016.016 |
| 913.A024.016 |
| 913.A032.016 |
| 913.A048.016 |
| 902.0005.016 |
| 902.0008.016 |
| 902.0016.016 |
| 902.0024.016 |
| 902.0032.016 |
| 902.0048.016 |
| 933.0005.016 |
| 933.0008.016 |
| 933.0016.016 |
| 933.0024.016 |
| 933.0032.016 |
| 933.0040.016 |
| 933.0048.016 |
| 966.0016.016 |
| 966.0032.016 |
| 966.0048.016 |
| E3603.016.16 |
| E3603.032.16 |
| E3603.040.16 |
| E3603.048.16 |
| 961.0016.016 |
| 961.0032.016 |
| 961.0048.016 |
