Насосы 500 серии с близким соединением Watson Marlow

Гарантия 1 год

Производитель:: Watson Marlow

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Watson Marlow

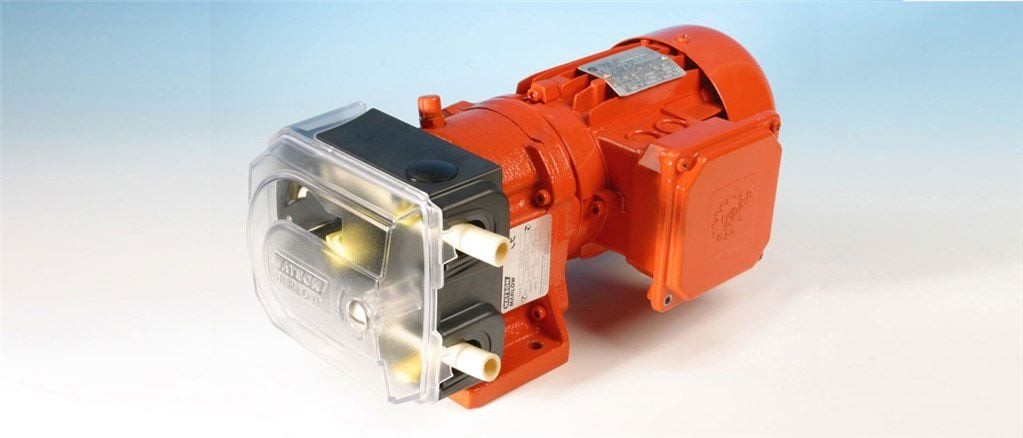

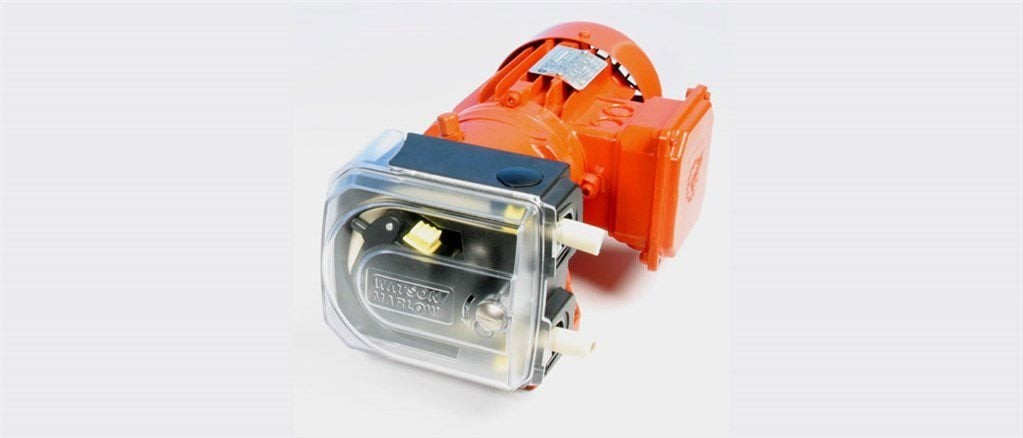

Компактный промышленный насос

Watson-Marlow 521VI/RELC, 521I/RELC, 521F/RELC, 521FX/RELC: 0 бар до 2 бар IP55 насосы с головками насосов LoadSure® для низкого давления.

Компактные насосы 521 обеспечивают защиту от проникновения IP55 для промышленных сред. Они предлагают прочное, промышленное перекачивание с всеми функциями головок насосов в корпусе, но с наименьшими затратами на весь срок службы.

Головка насоса 520REL с элементом LoadSure для низкого давления имеет большой объем с пружинными роликами для высокой точности
Химически стойкий трек и ротор из полифениленсульфида, а также ролики и подшипники из нержавеющей стали
Низкие скорости вращения значительно увеличивают срок службы трубок и надежность системы

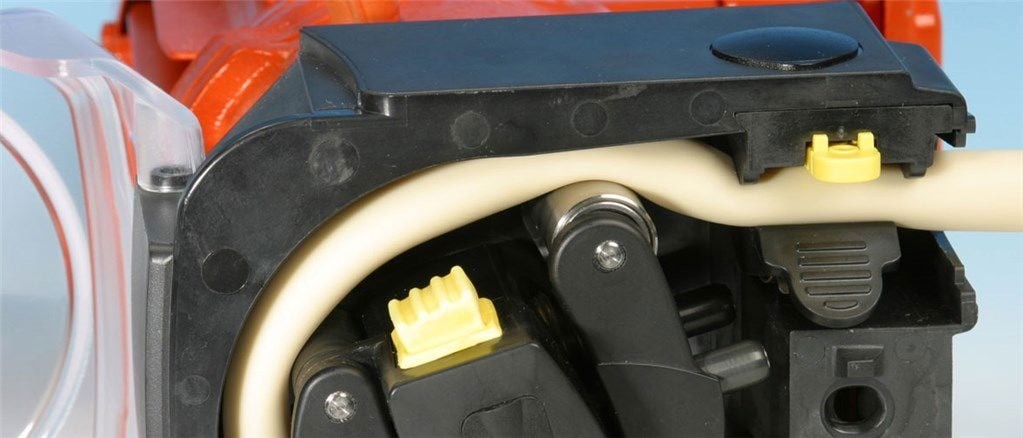

Ротор с муфтой для быстрой и легкой загрузки трубки
Прочный, разблокируемый защитный кожух

Доступные стандартные варианты головок насосов (другие доступны по запросу):

Головки насосов 520R и 520R2 для непрерывных трубок
Головки насосов 520REL, 520REM и 520REH для трубчатых элементов (для низкого, среднего и высокого давления)
Головки насосов 501RLCA и 501RL2CA ATEX для непрерывных трубок

Доступные варианты привода:

521VI встроенный инвертор
521F фиксированная скорость
521FX дуплекс с фиксированной скоростью
521I управляемый инвертором

Особенности и преимущества

Скорость потока до 4,600 мл/мин при пиковом давлении 2 бар с элементами 520 LoadSure
Головка насоса 520RELC имеет трек и ротор из PPS (полифениленсульфид) с роликами из нержавеющей стали для сопротивления химической атаке и абразивному износу
Прочная конструкция головки насоса с ударопрочной защитой
Пружинный ротор мягко сжимает трубку, используя большие ролики с низким трением и герметичными подшипниками, гарантируя долгий срок службы трубки и точное дозирование
Быстрая и простая настройка головки насоса с использованием ротора с муфтой для легкой загрузки элемента

Техническое резюме

Макс. скорость потока	4600 мл/мин
Мин. скорость потока	2.6 мл/мин
Макс. скорость потока	73 USGPH
Мин. скорость потока	0.04 USGPH
Макс. рабочее давление	7 бар
Макс. рабочее давление	100 psi
Типы двигателей	AC электрический мотор
Мин. рабочая скорость	60 об/мин
Макс. рабочая скорость	291 об/мин
Стандарты	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE
Защита от проникновения	IP55
Вес	10 - 20 кг
Источник питания	400 V 50 Hz 3 фазы

Таблица технического резюме перечисляет доступные функции в диапазоне. См. вкладку «Технические характеристики» для получения информации о конкретной модели.

Технические характеристики

	521F с головкой насоса RC	521F с головкой насоса R2C	521F с головкой насоса RELC	521F с головкой насоса REMC	521F с головкой насоса REHC	501DF с головкой насоса RLA (ATEX)	501DF с головкой насоса RL2A (ATEX)
Диапазон скорости потока	2.6 мл/мин до 4600 мл/мин	2.6 мл/мин до 4600 мл/мин	110 мл/мин до 4600 мл/мин	100 мл/мин до 2000 мл/мин	120 мл/мин до 600 мл/мин	2.6 мл/мин до 2800 мл/мин	2.6 мл/мин до 2800 мл/мин
Диапазон скорости потока	0.04 USGPH до 73 USGPH	0.04 USGPH до 73 USGPH
Макс. рабочее давление	2 бар (30 psi)	2 бар (30 psi)	2 бар (30 psi)	4 бар (60 psi)	7 бар (100 psi)	2 бар (30 psi)	2 бар (30 psi)
Температура жидкости	-20 °C до 80 °C (-4 °F до 175 °F)	-20 °C до 80 °C (-4 °F до 175 °F)	-20 °C до 80 °C (-4 °F до 175 °F)	-20 °C до 80 °C (-4 °F до 175 °F)	-20 °C до 80 °C (-4 °F до 175 °F)	-20 °C до 65 °C (-4 °F до 149 °F)	-20 °C до 65 °C (-4 °F до 149 °F)
Типы двигателей	AC электрический мотор	AC электрический мотор	AC электрический мотор	AC электрический мотор	AC электрический мотор	AC электрический мотор	AC электрический мотор
Диапазон рабочей скорости					60 об/мин до 291 об/мин	62 об/мин до 281 об/мин	223 об/мин до 281 об/мин
Стандарты	CE	CE	CE	CE	CE	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE
Защита от проникновения	IP55	IP55	IP55	IP55	IP55	IP55	IP55
Шум	<70dBb(A) на 1м	<70dBb(A) на 1м	<70dBb(A) на 1м	<70dBb(A) на 1м	<70dBb(A) на 1м	<70dB(A) на 1м	<70dB(A) на 1м
Вес	10 - 15 кг (22 - 33 lbs)	10 - 15 кг (22 - 33 lbs)	10 - 15 кг (22 - 33 lbs)	10 - 15 кг (22 - 33 lbs)	10 - 15 кг (22 - 33 lbs)	15 - 20 кг (33 - 44 lbs)	15 - 20 кг (33 - 44 lbs)
Источник питания	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы	400 V 50 Hz 3 фазы
Совместимый диаметр трубки	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8, 9.6 мм	0.5, 0.8, 1.6, 3.2, 4.8, 6.4, 8, 9.6 мм	3.2, 6.4, 9.6 мм	3.2, 6.4 мм	3.2 мм	0.5, 0.8, 1.6, 2.4, 3.2, 4.8, 6.4, 8 мм	1.6, 3.2, 4.8, 6.4, 8 мм
Совместимая толщина стенки трубки	1.6 мм	2.4 мм				1.6 мм	2.4 мм

Таблица перечисляет детали для насосов с фиксированной скоростью. Для получения более подробной информации о приводе, AC моторе и вариантах инвертора, пожалуйста, свяжитесь с вашим местным представителем Watson-Marlow Fluid Technology Solutions.

Материалы конструкции

Подшипники	Нержавеющая сталь
Сборка сливного порта	Hytrel, PP (полипропилен)
Редуктор	Чугун
Сборка направляющего ролика	Ацеталь сополимер (Kematal), Нержавеющая сталь
Соединители для жидкости	PP (полипропилен), PVDF
Мотор	Алюминий, Литой алюминиевый сплав
Сборка монтажной пластины	Алюминий
Защитный кожух головки насоса	Окрашенный углеродом поликарбонат, Поликарбонат (PC)
Сборка ротора головки насоса	Хромированный цинковый сплав, Полифениленсульфид (PPS), Нержавеющая сталь 303S31, Нержавеющая сталь 316, Нержавеющая сталь DIN 17224
Трек головки насоса	Стеклонаполненный PPS (полифениленсульфид), Порошковое покрытие цинкового сплава
Уплотнения	Неопрен
Сборка зажима для трубки	Ацеталь сополимер (Kematal), Хромированный цинковый сплав, Нержавеющая сталь 301S21

Информация охватывает весь диапазон насосов с фиксированной скоростью. Для получения подробных технических характеристик отдельных моделей/компонентов и других вариантов привода/головки насоса, обратитесь к руководству пользователя или свяжитесь с вашим местным представителем Watson-Marlow Fluid Technology Solutions.

Коды продуктов 521F с головкой насоса R2C

Коды продуктов насоса и головки насоса
Описание	Каталожный номер
521F/R2C насос 60 об/мин	050.8122.2L0
521F/R2C насос 213 об/мин	050.8152.2L0
521F/R2C насос 291 об/мин	050.8172.2L0
520R2C головка насоса	053.1031.2L0

Коды продуктов для трубок
Диаметр/толщина стенки трубки (мм)	Bioprene	Marprene	Platinum Silicone	STA-PURE^®Series PCS	STA-PURE^®Series PFL
1.6 / 2.4	933.0016.024	902.0016.024	913.A016.024	961.0016.024	966.0016.024
3.2 / 2.4	933.0032.024	902.0032.024	913.A032.024	961.0032.024	966.0032.024
4.8 / 2.4	933.0048.024	902.0048.024	913.A048.024	961.0048.024	966.0048.024
6.4 / 2.4	933.0064.024	902.0064.024	913.A064.024	961.0064.024	966.0064.024
8.0 / 2.4	933.0080.024	902.0080.024	913.A080.024	961.0080.024	966.0080.024
9.6 / 2.4	933.0096.024	902.0096.024	913.A096.024

Коды продуктов 521F с головкой насоса RELC

Коды продуктов насоса и головки насоса
Описание	Каталожный номер
521F/RELC насос 60 об/мин	050.8122.EL0
521F/RELC насос 213 об/мин	050.8152.EL0
521F/RELC насос 291 об/мин	050.8172.EL0
520RELC головка насоса	053.1031.EL0

Коды продуктов для элементов
	Промышленные элементы LoadSure®, Быстросъемные соединители PVDF			Санитарные элементы LoadSure®, 3/4 дюйма Санитарные соединители PVDF
	3.2мм	6.4мм	9.6мм	3.2мм	6.4мм	9.6мм
Marprene TL	902.0032.PFQ	902.0064.PFQ	902.0096.PFQ
Pumpsil	913.A032.PFQ	913.A064.PFQ	913.A096.PFQ	913.A032.PFT	913.A064.PFT	913.A096.PFT
STA-PURE PFL	966.0032.PFQ	966.0064.PFQ	966.0096.PFQ	966.0032.PFT	966.0064.PFT	966.0096.PFT
Bioprene TL				933.0032.PFT	933.0064.PFT	933.0096.PFT
STA-PURE PCS				961.0032.PFT	961.0064.PFT	961.0096.PFT

Коды продуктов 521F с головкой насоса REMC

Коды продуктов насоса и головки насоса
Описание	Каталожный номер
521F/REMC насос 60 об/мин	050.8122.EM0
521F/REMC насос 213 об/мин	050.8152.EM0
521F/REMC насос 291 об/мин	050.8172.EM0
520REMC головка насоса	053.1031.EM0

Коды продуктов для элементов
	Промышленные элементы LoadSure®, Быстросъемные соединители PVDF		Санитарные элементы LoadSure®, 3/4 дюйма Санитарные соединители PVDF
	3.2мм	6.4мм	3.2мм	6.4мм
Marprene TM	902.P032.PFQ	902.P064.PFQ
STA-PURE PFL	966.M032.PFQ	966.M064.PFQ	966.M032.PFT	966.M064.PFT
Bioprene TM			933.P032.PFT	933.P064.PFT
Sta-Pure PCS			961.M032.PFT	961.M064.PFT

Коды продуктов 521F с головкой насоса REHC

Коды продуктов насоса и головки насоса
Описание	Каталожный номер
521F/REHC насос 60 об/мин	050.8122.EH0
521F/REHC насос 213 об/мин	050.8152.EH0
521F/REHC насос 291 об/мин	050.8172.EH0
520REHC головка насоса	053.1031.EH0

Коды продуктов для элементов
	Промышленные элементы LoadSure®, Быстросъемные соединители PVDF	Санитарные элементы LoadSure®, 3/4 дюйма Санитарные соединители PVDF
	3.2мм	3.2мм
Marprene TH	902.H032.PFQ
Bioprene TH		933.H032.PFT
Sta-Pure PCS	961.H032.PFQ	961.H032.PFT

Коды продуктов 501DF с головкой насоса RLA (ATEX)

ATEX насос	Скорость (об/мин)	Мотор	Каталожный номер
501DF/RLA ATEX насос с PTC, предназначенный для использования с инвертором	62	400V 50Hz 3ph 0.18kW	050.8622.L00
	223	400V 50Hz 3ph 0.18kW	050.8652.L00
	281	400V 50Hz 3ph 0.18kW	050.8672.L00

Доступно снижение скорости 10:1 с использованием инвертора переменной частоты, расположенного в безопасной зоне

ATEX головка насоса	Описание	Каталожный номер
501RLA	Компактная головка насоса для трубок с толщиной стенки 1.6мм	053.0002.A00
501RLGA	Компактная головка насоса для трубок STA-PURE с толщиной стенки 1.6мм	053.0022.A0G

Коды продуктов 501DF с головкой насоса RL2A (ATEX)

ATEX насос	Скорость (об/мин)	Мотор	Каталожный номер
501DF/RL2A ATEX насос с PTC, предназначенный для использования с инвертором	62	400V 50Hz 3ph 0.18kW	050.8622.L20
	223	400V 50Hz 3ph 0.18kW	050.8652.L20
	281	400V 50Hz 3ph 0.18kW	050.8672.L20

ATEX головка насоса	Описание	Каталожный номер
501RL2A	Компактная головка насоса для трубок с толщиной стенки 2.4мм	053.0002.A20
501RL2GA	Компактная головка насоса для трубок STA-PURE с толщиной стенки 2.4мм	053.0022.A2G

Кат.номер

050.8122.2L0

050.8152.2L0

050.8172.2L0

053.1031.2L0

050.8122.EL0

050.8152.EL0

050.8172.EL0

053.1031.EL0

050.8122.EM0

050.8152.EM0

050.8172.EM0

053.1031.EM0

050.8122.EH0

050.8152.EH0

050.8172.EH0

053.1031.EH0

050.8622.L00

050.8652.L00

050.8672.L00

053.0002.A00

053.0022.A0G

050.8622.L20

050.8652.L20

050.8672.L20

053.0002.A20

053.0022.A2G
