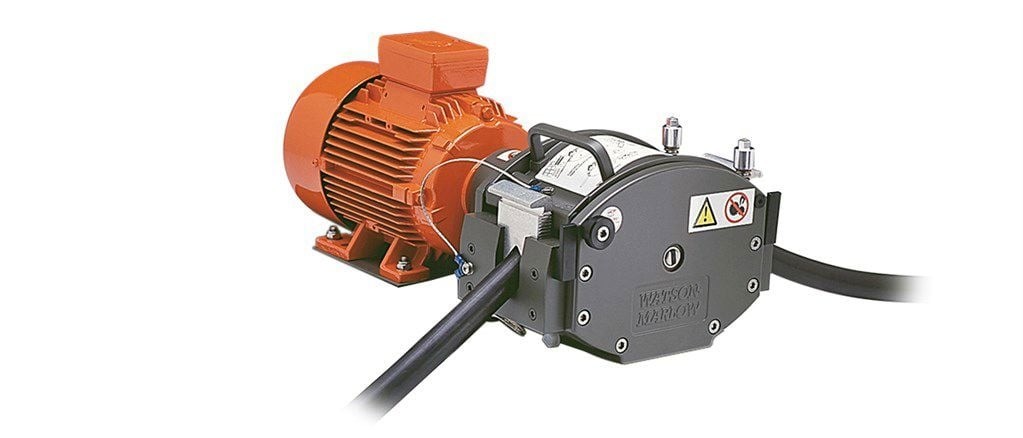

Насосы серии 700 с близко расположенными соединениями Watson Marlow

Гарантия 1 год

Производитель:: Watson Marlow

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Watson Marlow

Компактный промышленный насос для насосной головки LoadSure или непрерывной трубки

Watson-Marlow 701FB/RE и 701FB/R: насосы с фиксированной скоростью IP55 от 0 до 2 бар, оснащенные насосными головками LoadSure или непрерывной трубкой.

Компактные насосы 701 обеспечивают защиту IP55 для легких промышленных условий. Они предлагают надежное промышленное перекачивание с всеми функциями насосной головки, но с наименьшими затратами на весь срок службы.

Особенности и преимущества

Расход до 1,900 л/ч (8.4 гал/мин) при пиковом давлении 2 бар (30 psi)
Выбор фиксированных скоростей: 45 об/мин, 134 об/мин, 232 об/мин и 348 об/мин. Другие скорости по запросу
Элементы трубок LoadSure в четырех размерах и пяти материалах, с промышленными соединителями типа "камлок" или санитарными соединителями типа "три-кламп"
Непрерывная трубка в пяти размерах отверстий и шести материалах
Прочный, химически и ударопрочный корпус; разблокируемая инструментом дорожка
Приводные ролики для увеличения срока службы трубки

Техническое резюме

Макс. расход	2000 л/ч
Мин. расход	53 л/ч
Макс. рабочее давление	2 бар
Макс. рабочее давление	29 psi
Типы двигателей	Двигатель с фиксированной скоростью
Макс. рабочая скорость	360 об/мин
Стандарты	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, BS0800, CE, EN60529 (IP55)
Защита от проникновения	IP55
Вес	41 - 42 кг
Электропитание	230/400 В 3 фазы, 50 Гц, 230/400В 50/60Гц 3 фазы

Таблица технического резюме перечисляет доступные функции в диапазоне. См. вкладку «Технические характеристики» для получения информации о конкретной модели.

Технические характеристики

	701FB с насосной головкой R	701FB с насосной головкой RE	701FB с насосной головкой R/RX	701FB с насосной головкой RE/REX	701DFB с насосной головкой RA (ATEX)	701DFB с насосной головкой REA (ATEX)	701DFB с насосной головкой RA/RXA (ATEX)	701DFB с насосной головкой REA/REXA (ATEX)
Диапазон расхода	53 л/ч до 1935 л/ч	97 л/ч до 1500 л/ч			130 л/ч до 2000 л/ч	130 л/ч до 2000 л/ч	130 л/ч до 2000 л/ч	130 л/ч до 2000 л/ч
Макс. рабочее давление	2 бар (29 psi)	2 бар (29 psi)
Типы двигателей	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью	Двигатель с фиксированной скоростью
Стандарты	CE	BS0800, CE, EN60529 (IP55)			ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE	ATEX 2014/34/EU, ATEX II 2G Ex h IIB T4 Gb X, CE
Защита от проникновения	IP55	IP55	IP55	IP55	IP55	IP55	IP55	IP55
Шум	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м	<85dB(A) на 1м
Вес	41 кг (90 lbs)	41 кг (90 lbs)	42 кг (93 lbs)	42 кг (93 lbs)	41 кг (90 lbs)	41 кг (90 lbs)	42 кг (93 lbs)	42 кг (93 lbs)
Электропитание	230/400В 50/60Гц 3 фазы	230/400В 50/60Гц 3 фазы	230/400В 50/60Гц 3 фазы	230/400В 50/60Гц 3 фазы	230/400 В 3 фазы, 50 Гц	230/400 В 3 фазы, 50 Гц	230/400 В 3 фазы, 50 Гц	230/400 В 3 фазы, 50 Гц

Таблица перечисляет детали для насосов с фиксированной скоростью. Для получения более подробной информации о приводе, AC двигателе и инверторных опциях, пожалуйста, свяжитесь с вашим местным представителем Watson-Marlow Fluid Technology Solutions.

Материалы конструкции

Редуктор	Алюминий, Чугун
Двигатель	Чугун
Сборка роликов насосной головки	Нейлон 6, заполненный MoS2 (Nylatron)
Сборка ротора насосной головки	Алюминиевый сплав LM24, Нержавеющая сталь
Крепления	Нержавеющая сталь
Сборка зажима трубки	Нейлон, заполненный стеклом

Информация охватывает весь диапазон насосов с фиксированной скоростью. Для получения подробных технических характеристик отдельных моделей/компонентов и других опций привода/насосной головки, обратитесь к руководству пользователя или свяжитесь с представителем WMFTS.

Коды продуктов 701FB с насосной головкой R

Насос	Описание	об/мин	Мощность
070.5402.000	701FB/R с фиксированной скоростью	45	0.37кВт
070.5412.000	701FB/R с фиксированной скоростью	134	0.37кВт
070.5422.000	701FB/R с фиксированной скоростью	232	1.1кВт
070.5432.000	701FB/R с фиксированной скоростью	348	1.1кВт

Насосная головка	Описание
073.0101.000	701RB с приводным роликом насосная головка

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	Pureweld XL
9.6/4.8	933.0096.048	902.0096.048	913.0096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.0127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.0159.048
19.0/4.8	933.0190.048	902.0190.048	913.0190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Диаметр/стенка (мм)	STA-PURE Series PCS	STA-PURE Series PFL
9.6/4.8	961.0096.048	966.0096.048
12.7/4.8	961.0127.048	966.0127.048
15.9/4.8	961.0159.048	966.0159.048
19.0/4.8	961.0190.048	966.0190.048

Коды продуктов 701FB с насосной головкой R/RX

Насос	Описание	об/мин	Мощность
070.5422.X00	701FB/R/RX с фиксированной скоростью с расширенной насосной головкой	232	1.1кВт
070.5432.X00	701FB/R/RX с фиксированной скоростью с расширенной насосной головкой	348	1.1кВт

Насосная головка	Описание
073.0111.000	701RBX расширенная насосная головка

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	Pureweld XL
9.6/4.8	933.0096.048	902.0096.048	913.0096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.0127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.0159.048
19.0/4.8	933.0190.048	902.0190.048	913.0190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Диаметр/стенка (мм)	STA-PURE Series PCS	STA-PURE Series PFL
9.6/4.8	961.0096.048	966.0096.048
12.7/4.8	961.0127.048	966.0127.048
15.9/4.8	961.0159.048	966.0159.048
19.0/4.8	961.0190.048	966.0190.048

Коды продуктов 701DFB с насосной головкой RA (ATEX)

Насос	об/мин	Питание	Код продукта
701DFB/RA (Одиночная насосная головка)	112	230/400В 50Гц 3ф 0.37кВт *10:1	070.1012.000
701DFB/RA (Одиночная насосная головка)	360	230/400В 50Гц 3ф 1.1кВт *10:1	070.1032.000

*10:1 снижение скорости доступно с использованием VFD. Редукторные блоки оснащены термисторами PTC

Насосная головка	Описание	Код продукта
701RBA	Четырехроликовая непрерывная трубка ATEX насосная головка	073.0101.A00

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	PureWeld XL
9.6/4.8	933.0096.048	902.0096.048	913.A096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.A127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.A159.048
19.0/4.8	933.0190.048	902.0190.048	913.A190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Элементы LoadSure
Диаметр/стенка (мм)	12.7 x 4.8мм C&G с PP 3/4” соединителями	15.9 x 4.8мм C&G с PP 3/4” соединителями	19.0 x 4.8мм C&G с PP 3/4” соединителями
Marprene	902.0127.PPC	902.0159.PPC	902.0190.PPC

Коды продуктов 701DFB с насосной головкой REA (ATEX)

Насос	об/мин	Питание	Код продукта
701DFB/REA (Одиночная насосная головка)	112	230/400В 50Гц 3ф 0.37кВт *10:1	070.1012.E00
701DFB/REA (Одиночная насосная головка)	360	230/400В 50Гц 3ф 1.1кВт *10:1	070.1032.E00

*10:1 снижение скорости доступно с использованием VFD. Редукторные блоки оснащены термисторами PTC

Насосная головка	Описание	Код продукта
701RBEA	Четырехроликовая элемент LoadSure ATEX насосная головка	073.0104.A00

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	PureWeld XL
9.6/4.8	933.0096.048	902.0096.048	913.A096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.A127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.A159.048
19.0/4.8	933.0190.048	902.0190.048	913.A190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Элементы LoadSure
Диаметр/стенка (мм)	12.7 x 4.8мм C&G с PP 3/4” соединителями	15.9 x 4.8мм C&G с PP 3/4” соединителями	19.0 x 4.8мм C&G с PP 3/4” соединителями
Marprene	902.0127.PPC	902.0159.PPC	902.0190.PPC

Коды продуктов 701DFB с насосной головкой RA/RXA (ATEX)

Насос	об/мин	Питание	Код продукта
701DFB/RA/RXA (Двойная насосная головка)	112	230/400В 50Гц 3ф 0.37кВт *10:1	070.1012.X00
701DFB/RA/RXA (Двойная насосная головка)	360	230/400В 50Гц 3ф 1.1кВт *10:1	070.1032.X00

*10:1 снижение скорости доступно с использованием VFD. Редукторные блоки оснащены термисторами PTC

Насосная головка	Описание	Код продукта
701RBXA	Четырехроликовая непрерывная трубка ATEX расширенная насосная головка	073.0111.A00

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	PureWeld XL
9.6/4.8	933.0096.048	902.0096.048	913.A096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.A127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.A159.048
19.0/4.8	933.0190.048	902.0190.048	913.A190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Элементы LoadSure
Диаметр/стенка (мм)	12.7 x 4.8мм C&G с PP 3/4” соединителями	15.9 x 4.8мм C&G с PP 3/4” соединителями	19.0 x 4.8мм C&G с PP 3/4” соединителями
Marprene	902.0127.PPC	902.0159.PPC	902.0190.PPC

Коды продуктов 701DFB с насосной головкой REA/REXA (ATEX)

Насос	об/мин	Питание	Код продукта
701DFB/REA/REXA (Двойная насосная головка)	112	230/400В 50Гц 3ф 0.37кВт *10:1	070.1012.EX0
701DFB/REA/REXA (Двойная насосная головка)	360	230/400В 50Гц 3ф 1.1кВт *10:1	070.1032.EX0

*10:1 снижение скорости доступно с использованием VFD. Редукторные блоки оснащены термисторами PTC

Насосная головка	Описание	Код продукта
701RBEXA	Четырехроликовая элемент LoadSure ATEX расширенная насосная головка	073.0114.A00

Трубка с толщиной стенки 4.8мм
Диаметр/стенка (мм)	Bioprene	Marprene	Pumpsil	PureWeld XL
9.6/4.8	933.0096.048	902.0096.048	913.A096.048	942.0096.048
12.7/4.8	933.0127.048	902.0127.048	913.A127.048	942.0127.048
15.9/4.8	933.0159.048	902.0159.048	913.A159.048
19.0/4.8	933.0190.048	902.0190.048	913.A190.048	942.0190.048
25.4/4.8	933.0254.048	902.0254.048		942.0254.048

Элементы LoadSure
Диаметр/стенка (мм)	12.7 x 4.8мм C&G с PP 3/4” соединителями	15.9 x 4.8мм C&G с PP 3/4” соединителями	19.0 x 4.8мм C&G с PP 3/4” соединителями
Marprene	902.0127.PPC	902.0159.PPC	902.0190.PPC

Кат.номер

070.5402.000

070.5412.000

070.5422.000

070.5432.000

073.0101.000

070.5422.X00

070.5432.X00

073.0111.000

070.1012.000

070.1032.000

073.0101.A00

070.1012.E00

070.1032.E00

073.0104.A00

070.1012.X00

070.1032.X00

073.0111.A00

070.1012.EX0

070.1032.EX0

073.0114.A00
