Для проведения исследований по методу ДИК
Устройство для работы методом дифференциально-интерференционного контраста (ДИК) используется для наблюдения прозрачных малоконтрастных объектов, невидимых в светлом поле. Метод улучшает разрешение и повышает четкость изображения за счет оптических, а не химических средств, предоставляет дополнительную информацию о структуре объекта исследования.
Метод ДИК создает эффект псевдорельефа объекта. Эффекты цвета и интенсивности на изображении определяются скоростью изменения показателя преломления и толщиной смежных областей образца. Изображение объекта выглядит трехмерным. Трехмерный вид не демонстрирует истинную геометрию образца, а окрашивает образец в соответствии с оптической толщиной. Метод не подходит для точного измерения действительных высот и глубин.
Методы ДИК и фазового контраста являются взаимодополняющими. Они создают схожие по контрасту изображения, но в изображении, полученном по методу ДИК, отсутствует дифракционное гало – фазовые ореолы вокруг объектов. Ореолы возникают из-за разницы между показателями преломления образца и окружающей среды и часто скрывают детали по краям исследуемых структур. Метод ДИК позволяет увидеть эти детали.

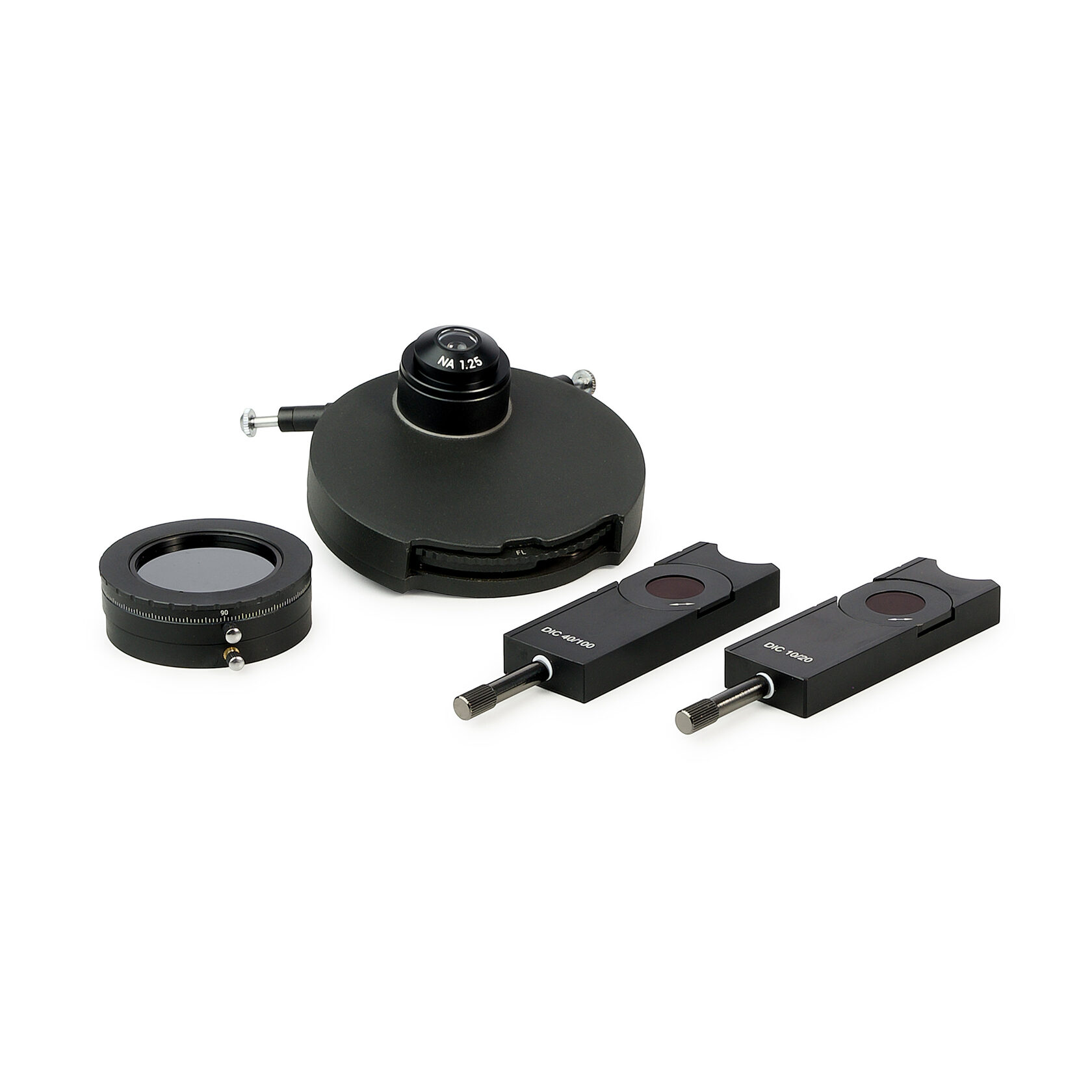

Устройство для работы методом дифференциально-интерференционного контраста включает ДИК-конденсор, поляризационный фильтр, ДИК-слайдеры.
Устройство для работы методом дифференциально-интерференционного контраста (ДИК) используется для наблюдения прозрачных малоконтрастных объектов, невидимых в светлом поле. Метод улучшает разрешение и повышает четкость изображения за счет оптических, а не химических средств, предоставляет дополнительную информацию о структуре объекта исследования.
Метод ДИК создает эффект псевдорельефа объекта. Эффекты цвета и интенсивности на изображении определяются скоростью изменения показателя преломления и толщиной смежных областей образца. Изображение объекта выглядит трехмерным. Трехмерный вид не демонстрирует истинную геометрию образца, а окрашивает образец в соответствии с оптической толщиной. Метод не подходит для точного измерения действительных высот и глубин.
Методы ДИК и фазового контраста являются взаимодополняющими. Они создают схожие по контрасту изображения, но в изображении, полученном по методу ДИК, отсутствует дифракционное гало – фазовые ореолы вокруг объектов. Ореолы возникают из-за разницы между показателями преломления образца и окружающей среды и часто скрывают детали по краям исследуемых структур. Метод ДИК позволяет увидеть эти детали.
Устройство для работы методом дифференциально-интерференционного контраста включает ДИК-конденсор, поляризационный фильтр, ДИК-слайдеры.
Характеристики
ДИК-конденсор
ДИК-конденсор устанавливается вместо конденсора светлого поля. Поворотное устройство конденсора включает призмы ДИК и отверстие, которое соответствует наблюдениям в светлом поле. Призмы ДИК в турели применяются в соответствии с рабочим объективом. Под турелью расположен регулятор раскрытия апертурной диафрагмы, который используется при работе в светлом поле.
ДИК-слайдеры
ДИК-слайдер устанавливается в специальный слот над револьверным устройством микроскопа. ДИК-слайдер используется в паре с соответствующим объективом. Он представляет собой пластину с ДИК-призмой и анализатором. Устройство MAGUS DIC290 включает два слайдера: один используют с объективами 10х и 20х, другой – с объективами 40х и 100х. Вращение рукоятки слайдера перемещает призму ДИК в поперечном направлении.

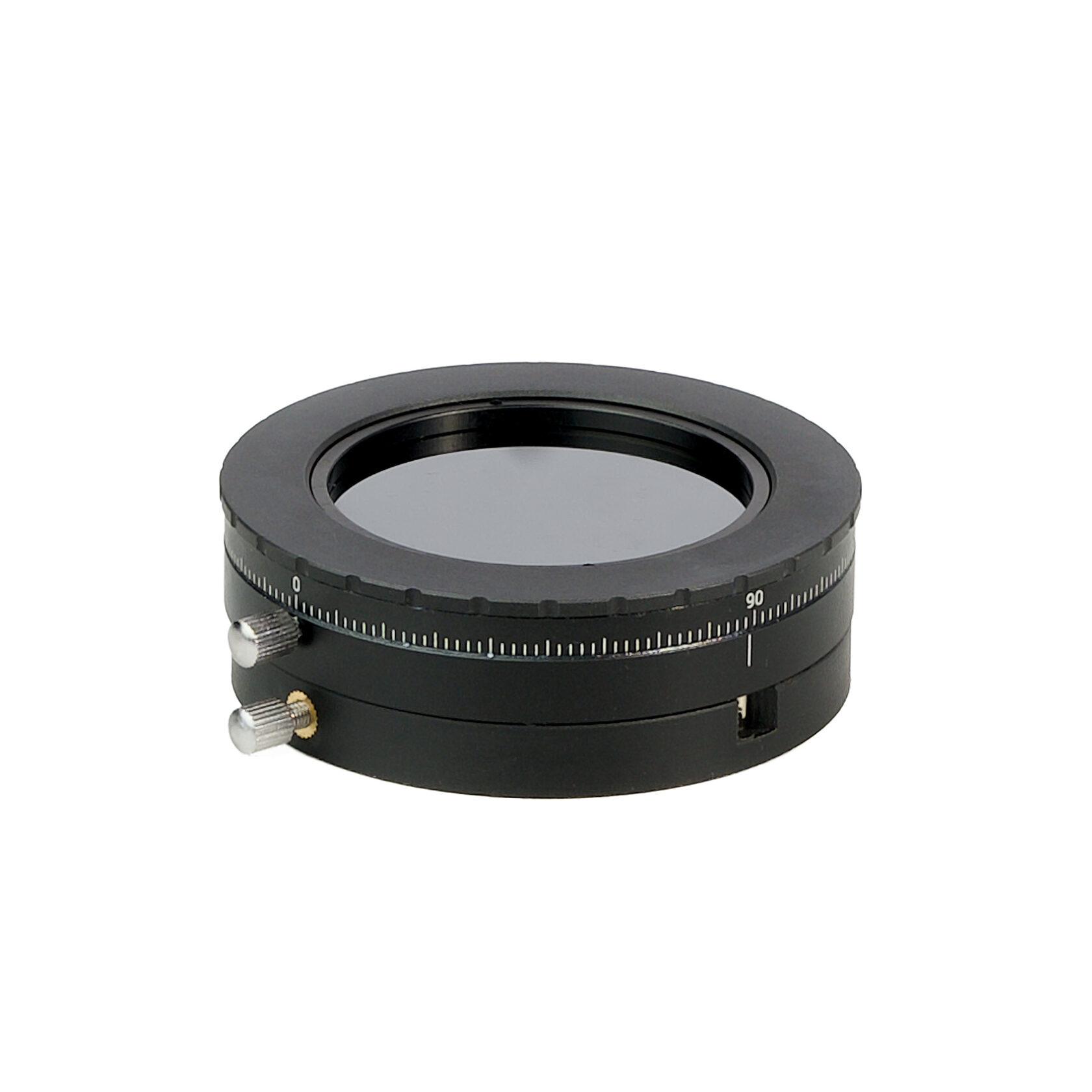

Поляризационный фильтр
При работе по методу ДИК свет от осветителя проходит через поляризационный фильтр. Поляризатор устанавливают на коллектор и закрепляют винтом с накатанной головкой. На поляризатор нанесена шкала угла поворота, он вращается на 360°. В зависимости от того, как поляризатор и анализатор ориентированы друг относительно друга, меняется интенсивность прошедшего света. При взаимно перпендикулярном расположении наблюдается эффект полного затемнения. Поляризатор откидной: его не нужно снимать с микроскопа, чтобы вывести из хода лучей.
Рекомендуемые объективы
Объективы не входят в комплектацию устройства MAGUS Bio 290.
Метод ДИК требует четкого положения оптических элементов относительно друг друга: нижней призмы ДИК относительно передней фокальной плоскости конденсора и верхней призмы ДИК относительно задней фокальной плоскости объектива. Устройство MAGUS Bio 290 разработано для микроскопа MAGUS Bio 290T, поэтому для работы методом ДИК используйте объективы из комплекта микроскопа или совместимые с ним.
Рекомендуется использовать объективы с повышенной апертурой MAGUS FL S-APO60 PlanF. Повышенная апертура объектива позволяет фокусироваться на тонком плоском сечении толстого образца, это называется оптическим секционированием. Повышенные апертуры также повышают разрешающую способность оптического микроскопа.
ДИК-конденсор устанавливается вместо конденсора светлого поля. Поворотное устройство конденсора включает призмы ДИК и отверстие, которое соответствует наблюдениям в светлом поле. Призмы ДИК в турели применяются в соответствии с рабочим объективом. Под турелью расположен регулятор раскрытия апертурной диафрагмы, который используется при работе в светлом поле.
ДИК-слайдеры
ДИК-слайдер устанавливается в специальный слот над револьверным устройством микроскопа. ДИК-слайдер используется в паре с соответствующим объективом. Он представляет собой пластину с ДИК-призмой и анализатором. Устройство MAGUS DIC290 включает два слайдера: один используют с объективами 10х и 20х, другой – с объективами 40х и 100х. Вращение рукоятки слайдера перемещает призму ДИК в поперечном направлении.
Поляризационный фильтр
При работе по методу ДИК свет от осветителя проходит через поляризационный фильтр. Поляризатор устанавливают на коллектор и закрепляют винтом с накатанной головкой. На поляризатор нанесена шкала угла поворота, он вращается на 360°. В зависимости от того, как поляризатор и анализатор ориентированы друг относительно друга, меняется интенсивность прошедшего света. При взаимно перпендикулярном расположении наблюдается эффект полного затемнения. Поляризатор откидной: его не нужно снимать с микроскопа, чтобы вывести из хода лучей.
Рекомендуемые объективы
Объективы не входят в комплектацию устройства MAGUS Bio 290.
Метод ДИК требует четкого положения оптических элементов относительно друг друга: нижней призмы ДИК относительно передней фокальной плоскости конденсора и верхней призмы ДИК относительно задней фокальной плоскости объектива. Устройство MAGUS Bio 290 разработано для микроскопа MAGUS Bio 290T, поэтому для работы методом ДИК используйте объективы из комплекта микроскопа или совместимые с ним.
Рекомендуется использовать объективы с повышенной апертурой MAGUS FL S-APO60 PlanF. Повышенная апертура объектива позволяет фокусироваться на тонком плоском сечении толстого образца, это называется оптическим секционированием. Повышенные апертуры также повышают разрешающую способность оптического микроскопа.
Совместимость
- Микроскоп биологический MAGUS Bio 290T

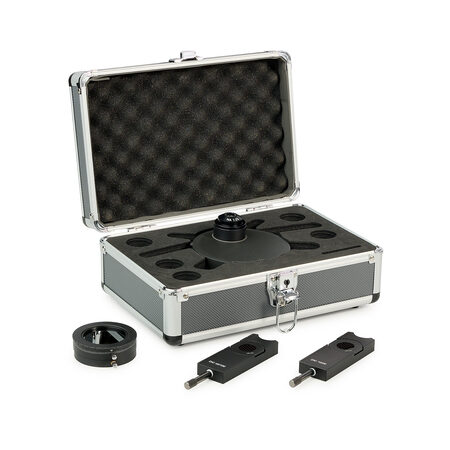

Комплектация
- ДИК-конденсор по типу вращающегося диска
- ДИК-слайдер 10х/20х
- ДИК-слайдер 40х/100х
- Поляризационный фильтр
- Кейс
