Окуляр MES10 Magus 82915

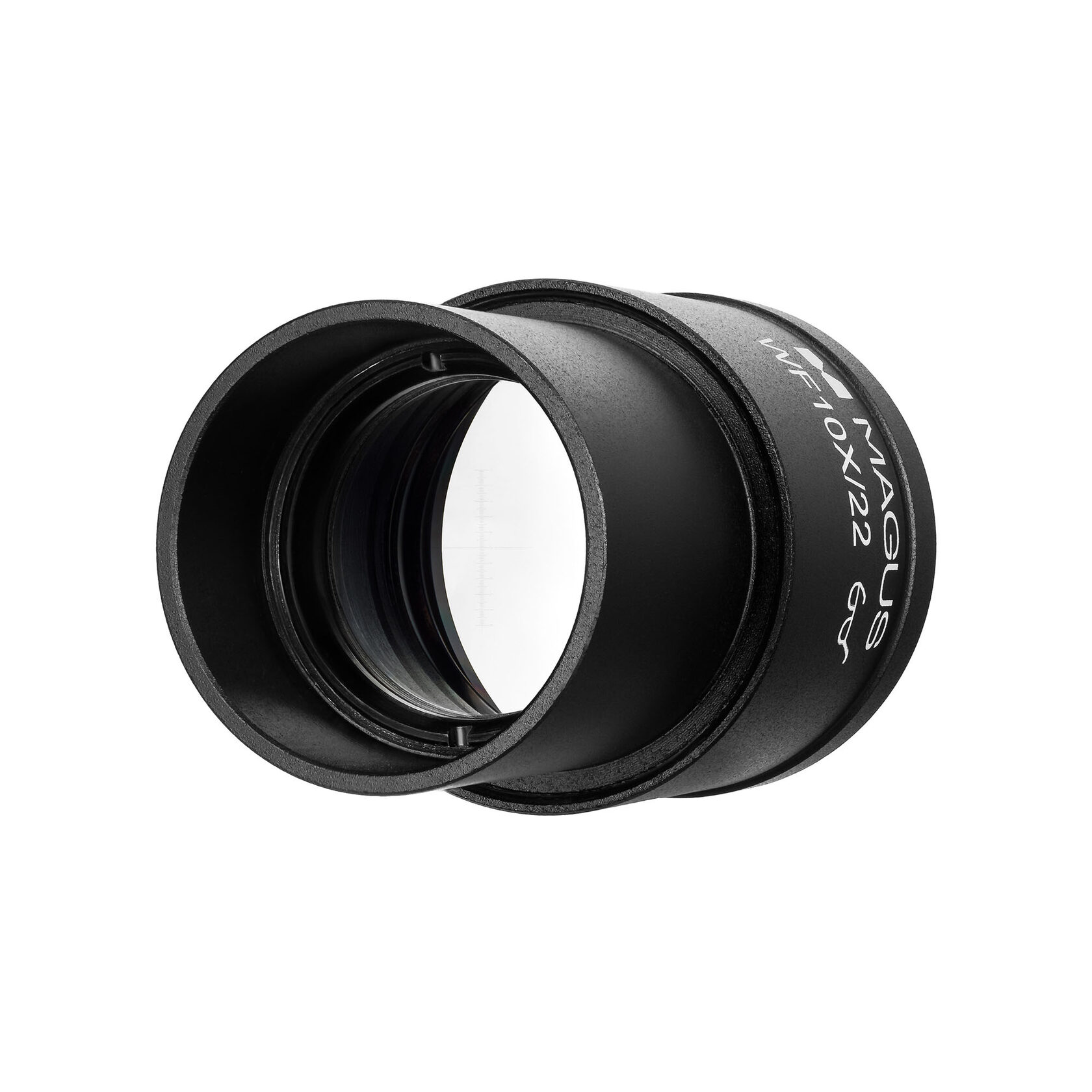

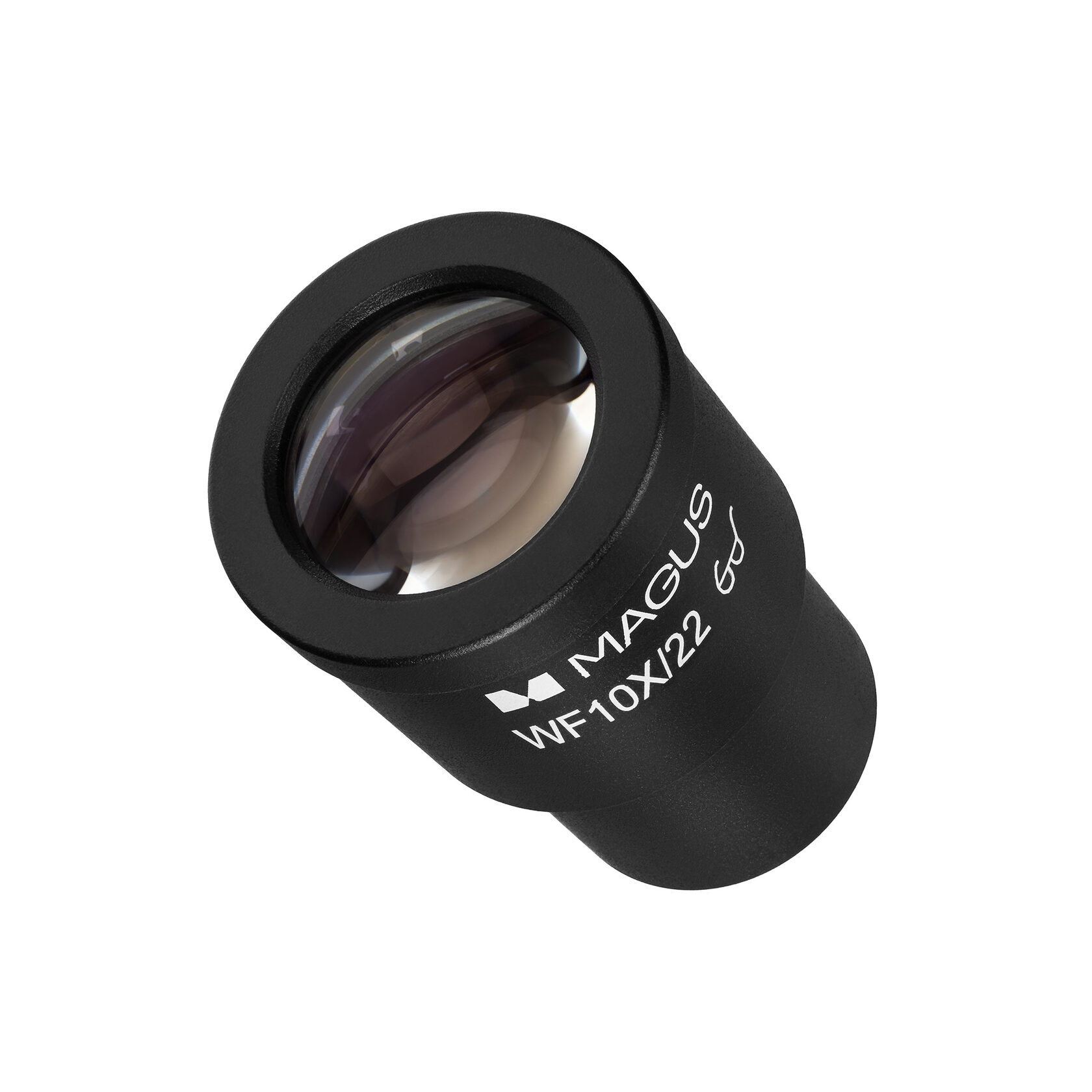

Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм)
Увеличение: 10 крат. Поле зрения: 22 мм. Шкала с ценой деления 0,1 мм

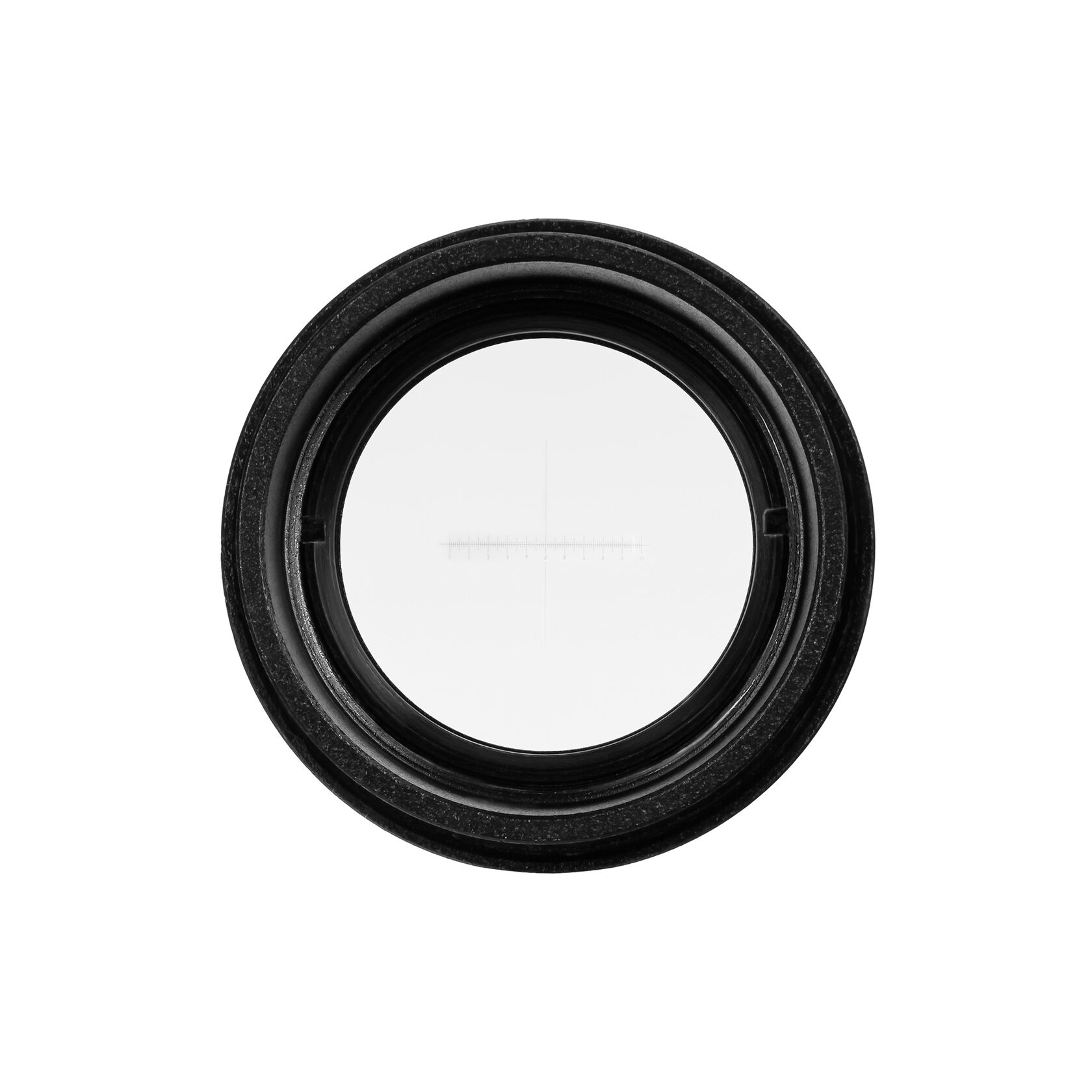

Окуляр со шкалой применяется для определения размеров объектов и их структур в линейных единицах измерения – миллиметрах или микронах. Его устанавливают вместо стандартного окуляра 10х. Шкала находится в плоскости полевой диафрагмы, цена деления – 0,1 мм. Окуляр совместим с микроскопами с диаметром окулярной трубки 30 мм.
Подготовка к работе
Перед измерениями необходимо провести калибровку шкалы окуляра для каждого объектива, который будет использоваться в работе. Для этого необходим калибровочный слайд – объект с микрометрической шкалой. Цена деления шкалы – 0,01 мм. Слайд кладут на предметный столик, микроскоп фокусируют на шкалу. Окуляр поворачивают в окулярном тубусе до положения, в котором деления шкал слайда и окуляра станут параллельны друг другу.
Расчет цены деления шкалы окуляра для каждого объектива
На объективах малой кратности высчитывают, сколько делений шкалы окуляра умещается в шкалу слайда.
На объективах средней и большой кратности высчитывают, сколько делений слайда умещается в шкалу окуляра.
После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
Полученные значения цены деления шкалы окуляра для каждого объектива записывают.
Получение истинного линейного размера объекта
При измерении объекта вначале подсчитывают число делений шкалы окуляра, которое занимает объект. Результат умножают на цену деления шкалы, подсчитанную ранее для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
