Объектив 40PLL Magus 83462

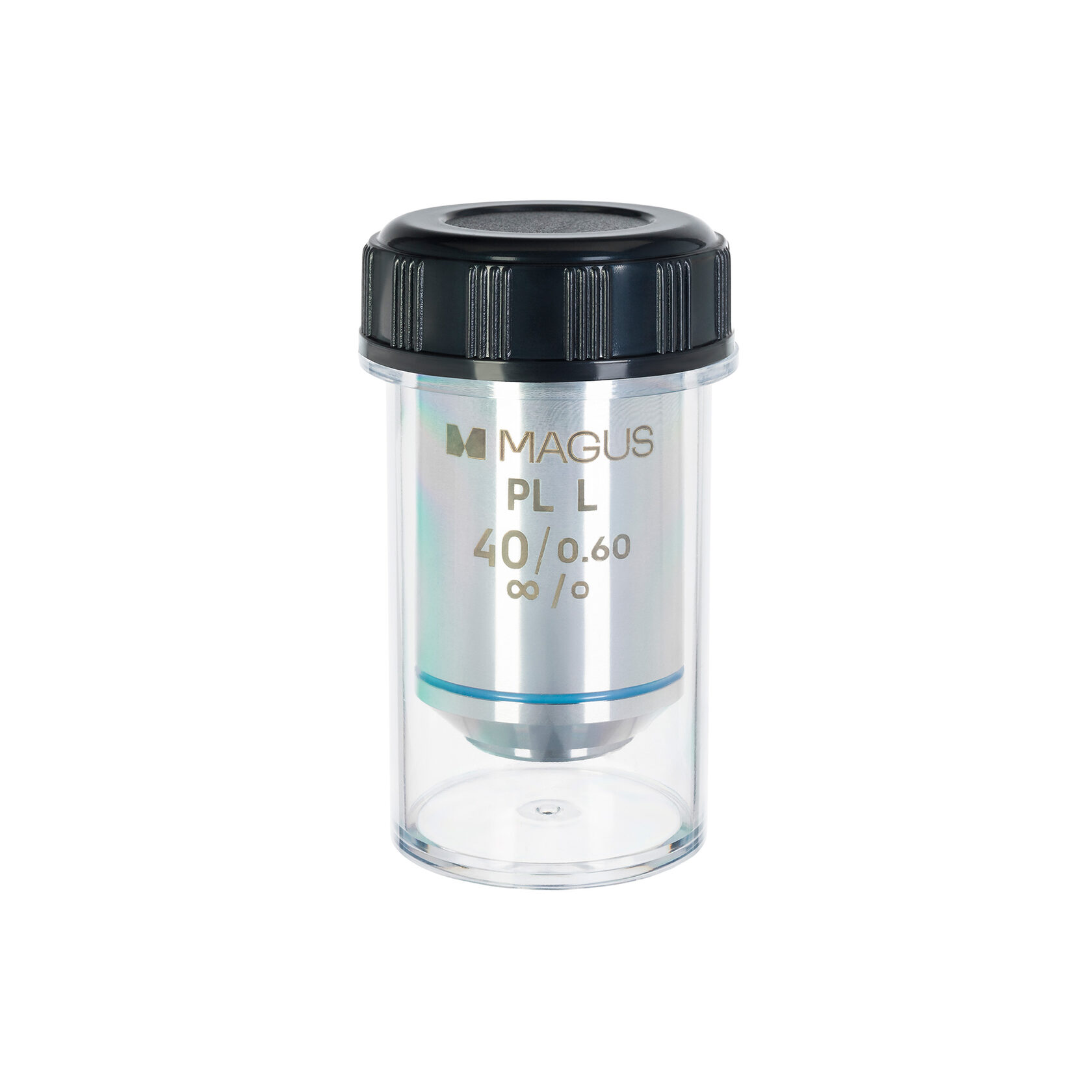

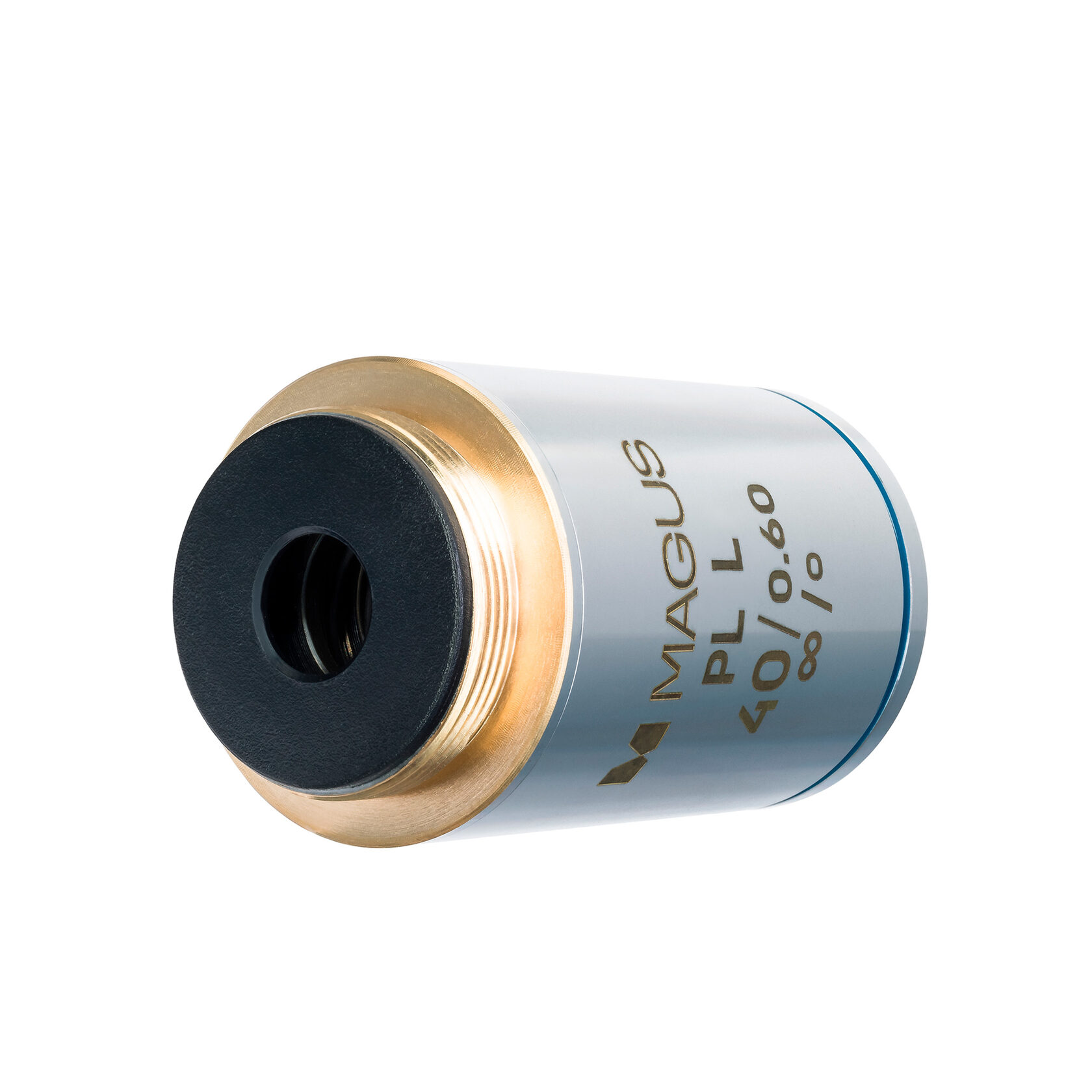

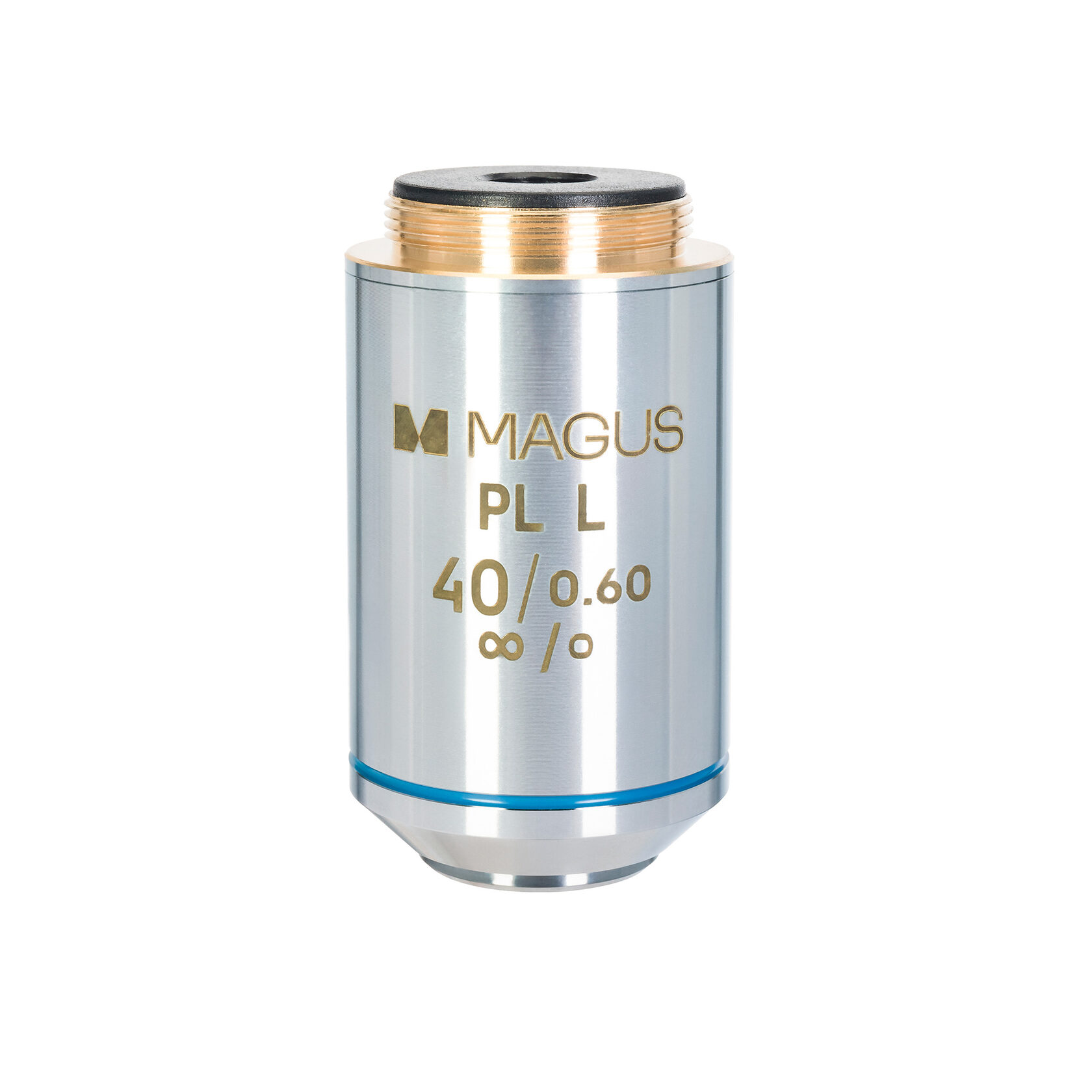

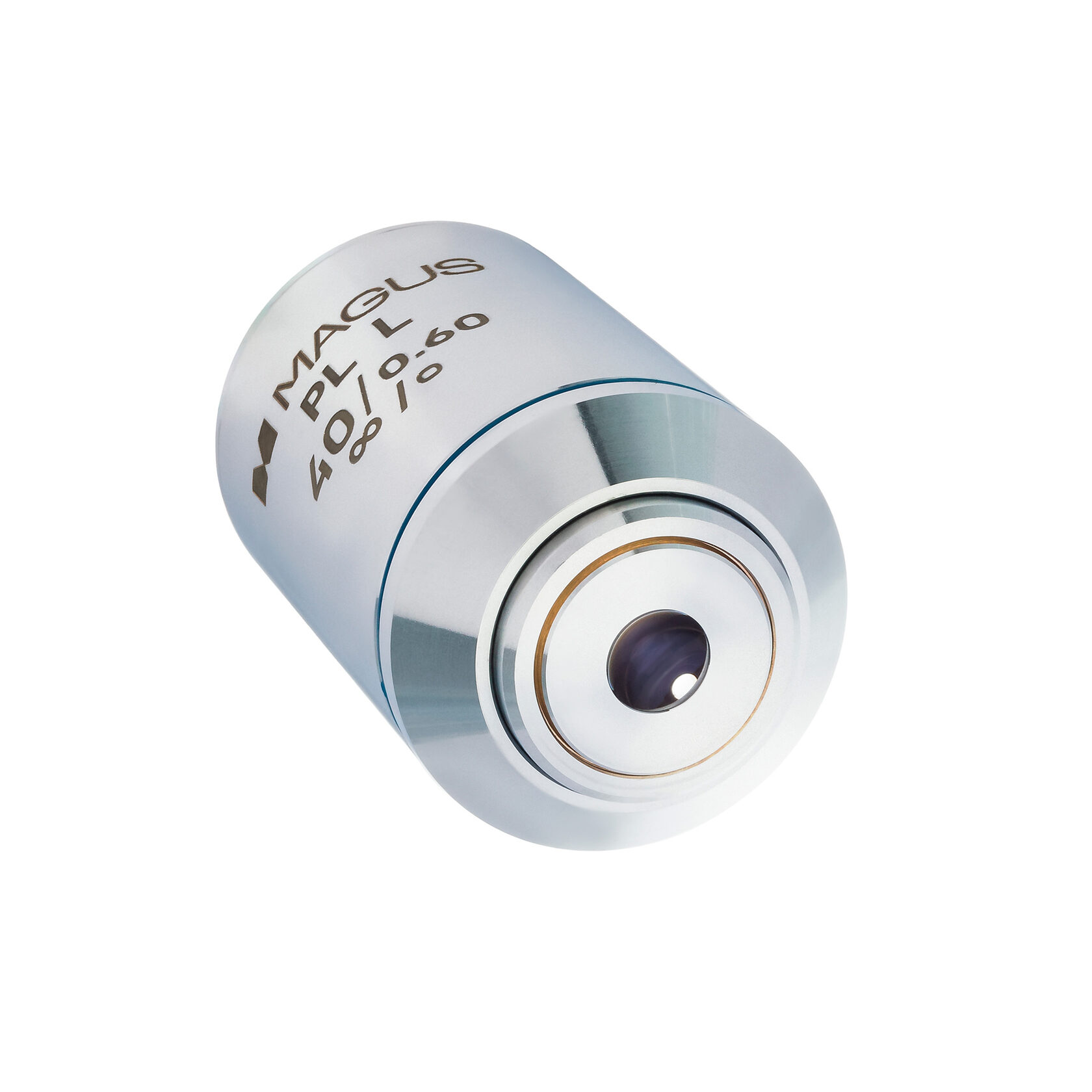

Объектив MAGUS 40PLL 40х/0,60 Plan L WD 3,98 мм
Планахромат на бесконечность. Увеличение: 40 крат. Апертура: 0,60
Предел разрешения объектива 40х/0,60 составляет 0,46 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.
Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 0,55 мм. Рассчитан для работы с образцами без покровного стекла.
Металлографический объектив 40х спроектирован с большим рабочим расстоянием 3,98 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.
Нижний предел полезного увеличения микроскопа при работе с объективом 40х составляет 300х. Меньшее увеличение не позволит различить детали объекта, изображение которых формирует объектив.
Верхний предел полезного увеличения при работе с объективом 40х составляет 600х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 40х/0,60 используйте окуляры с увеличением от 7х до 15х.
Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.
