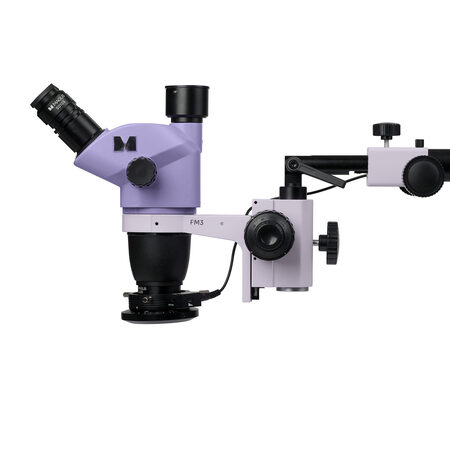

Цифровой микроскоп Stereo D8TR LCD Magus 84846

Цифровая камера

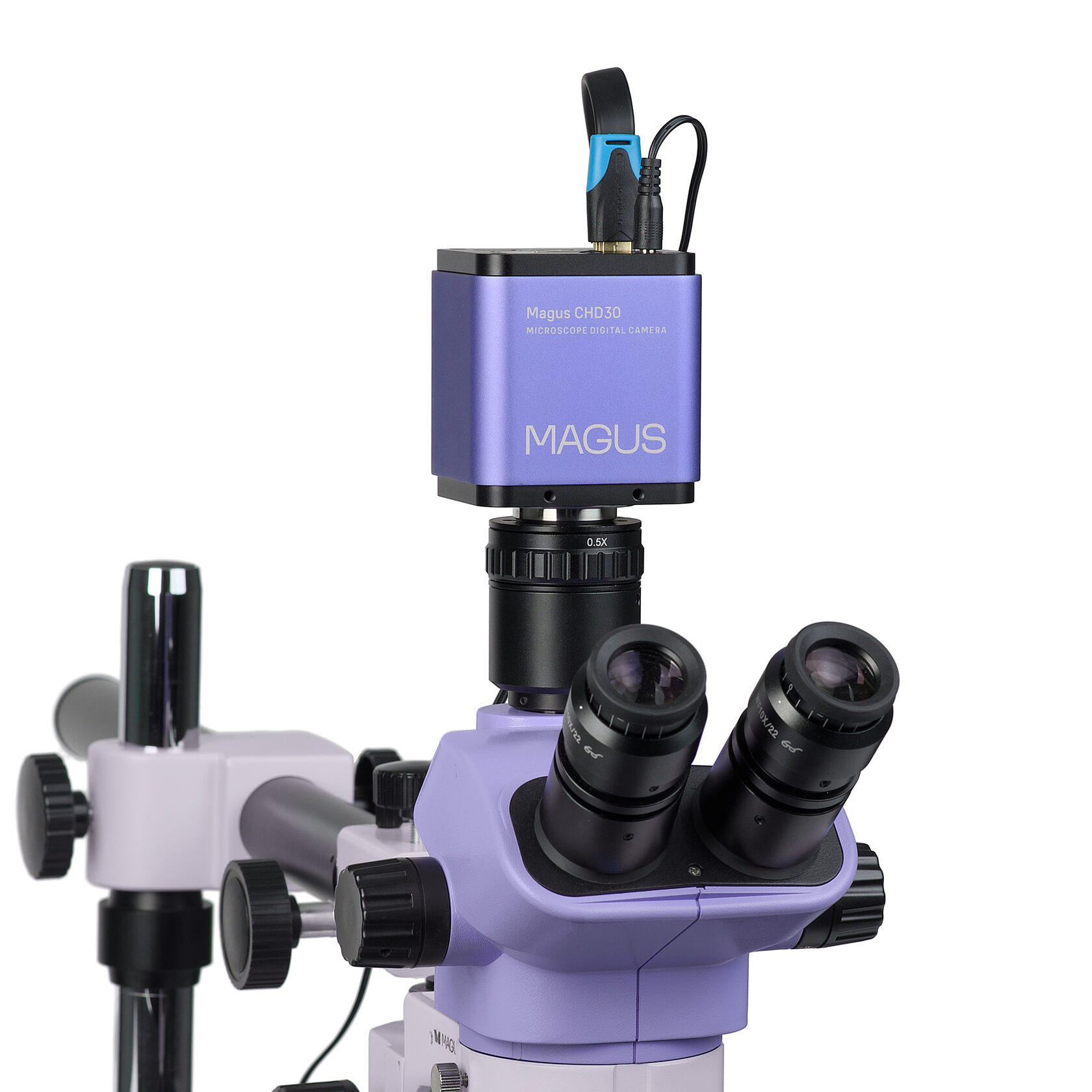

Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).
Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек. Автофокус гарантирует, что при перемещении печатной платы изображение будет оставаться в фокусе.
Интерфейс Wi-Fi сопрягает камеру с компьютером для фиксации рабочего процесса, промежуточных или конечных результатов работы.
Монитор
Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор ставится на стол или прикрепляется к камере.

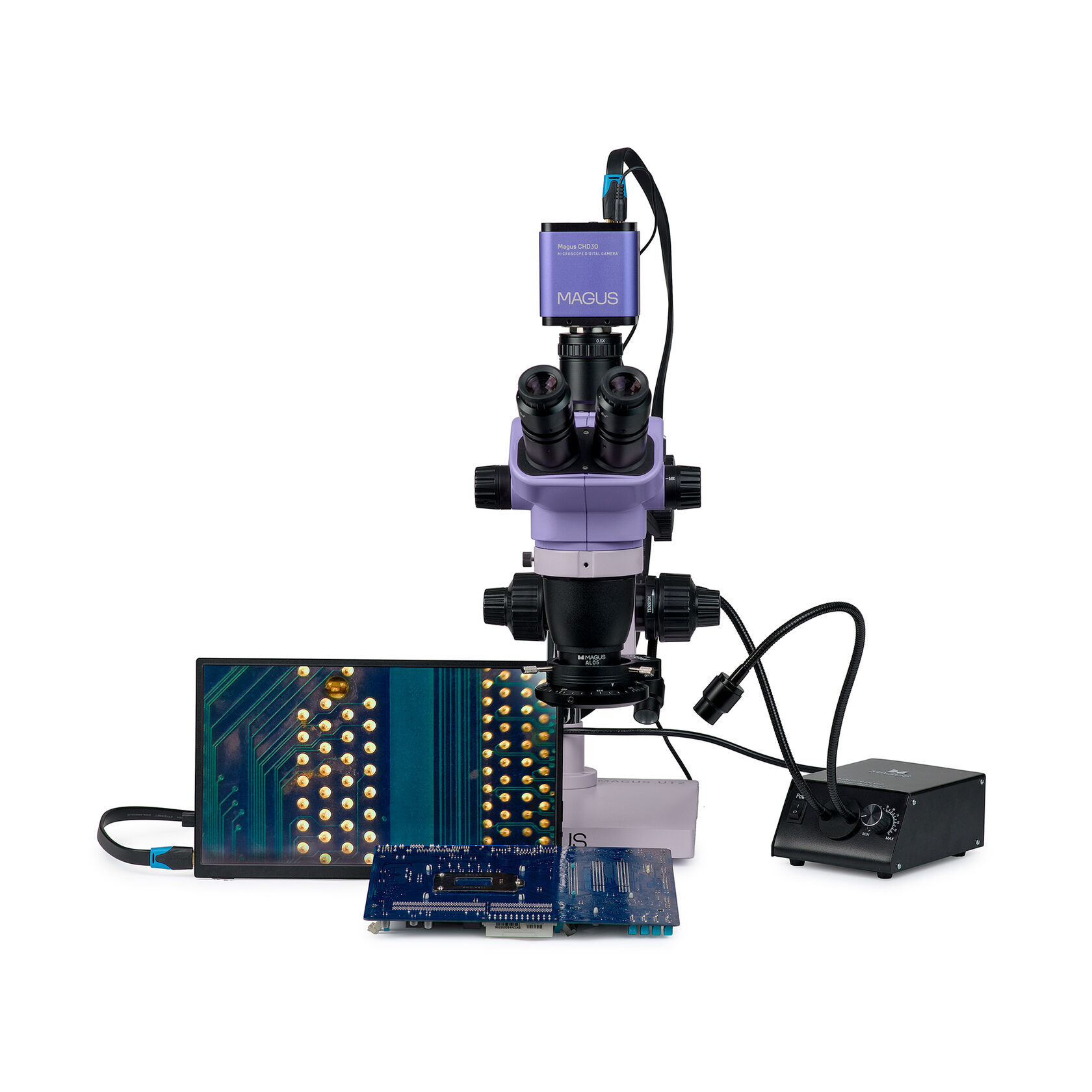

Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов.
При минимальном увеличении микроскопа поле зрения на экране монитора составит 44,3x24,9 мм.
Оптическая голова

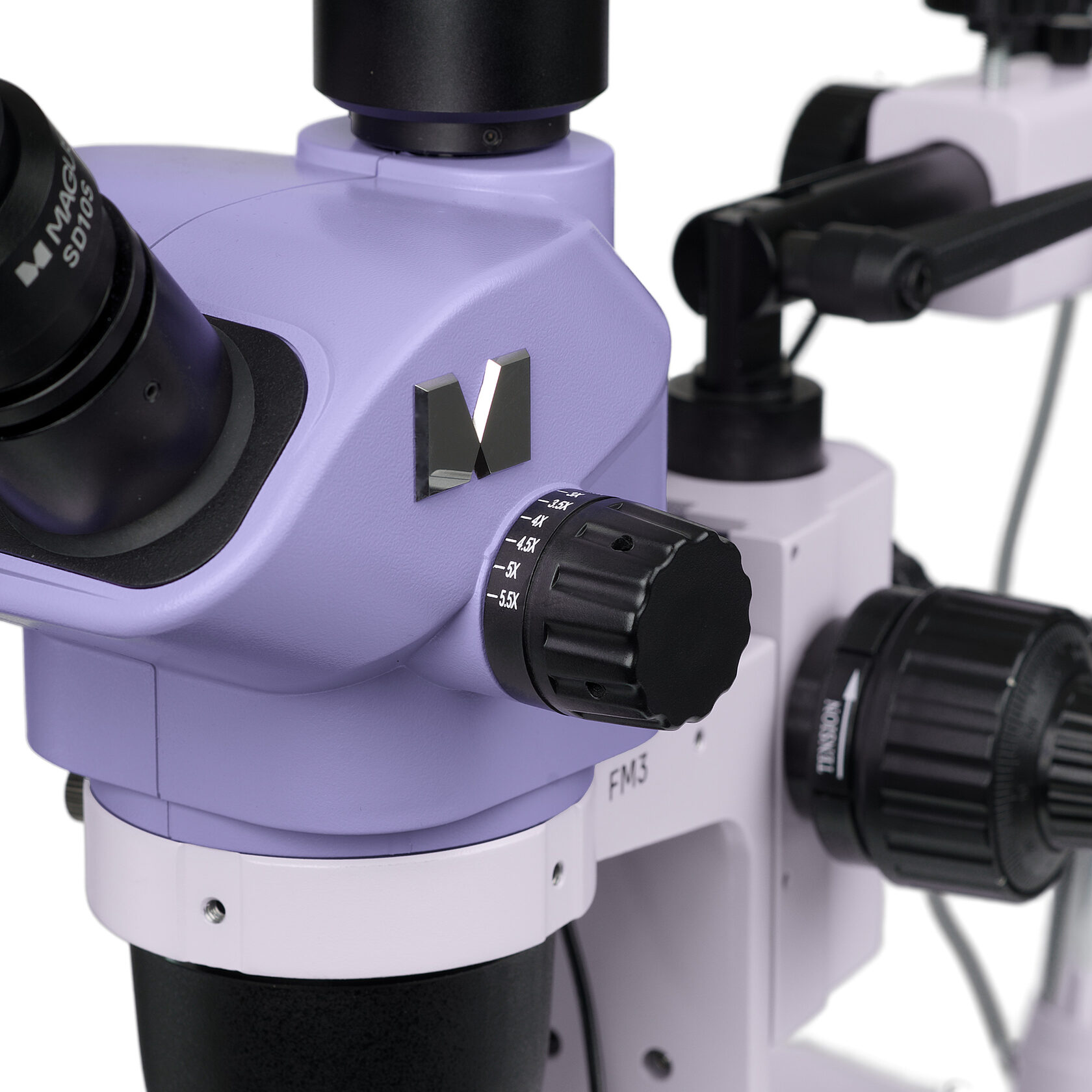

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветители

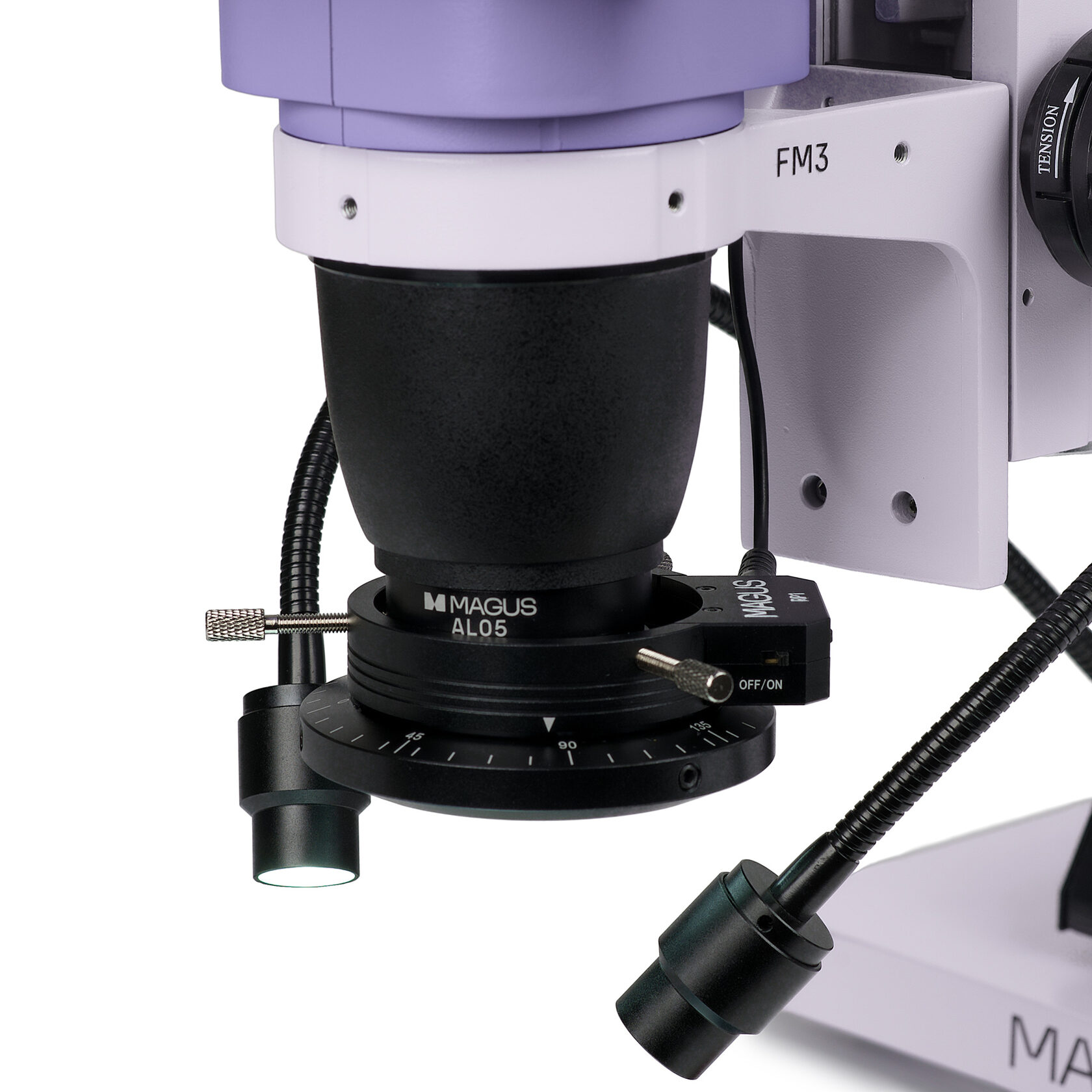

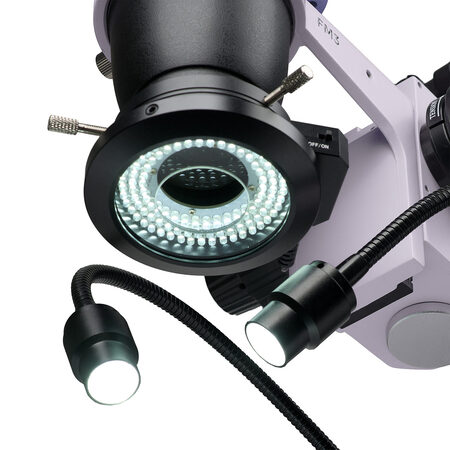

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.
Штатив

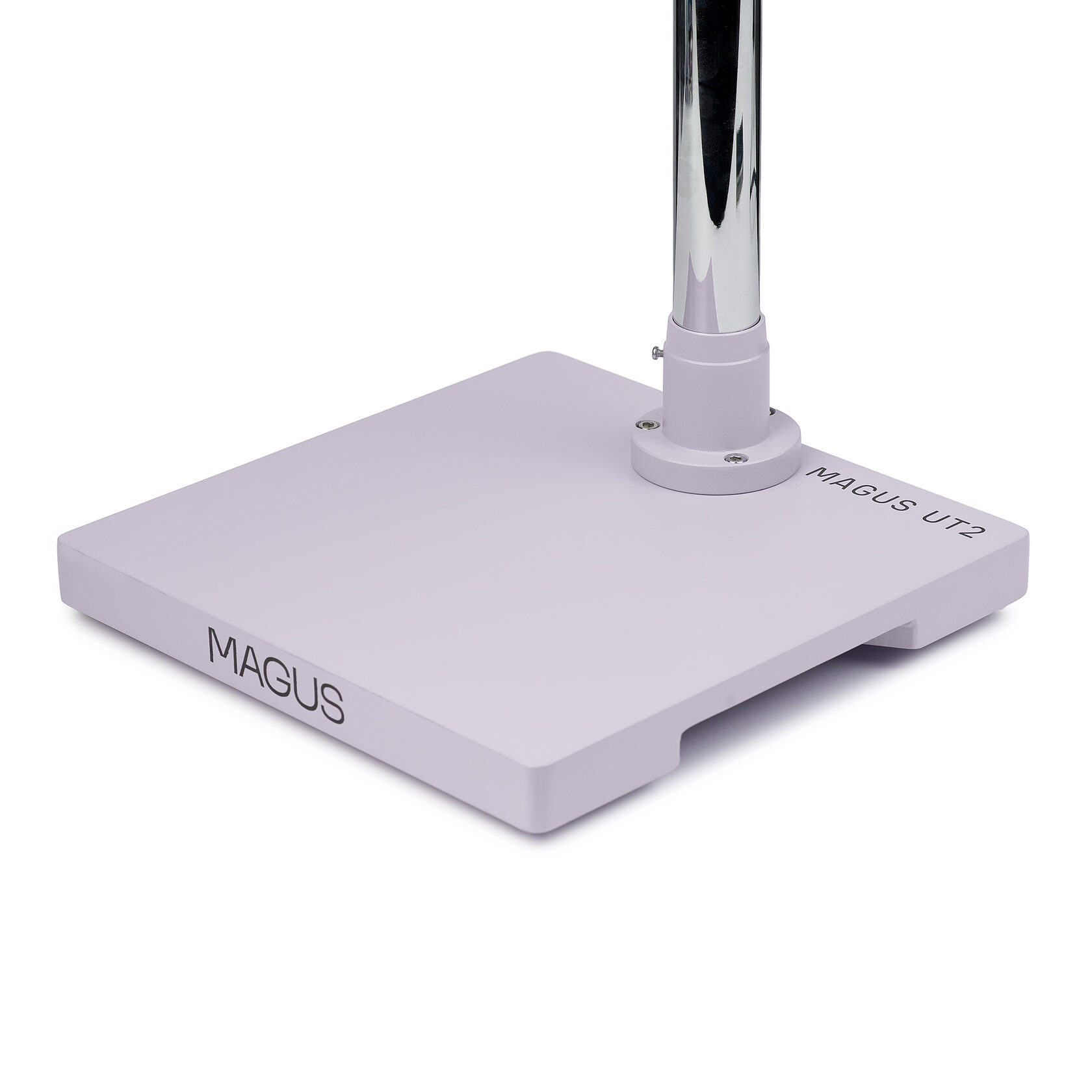

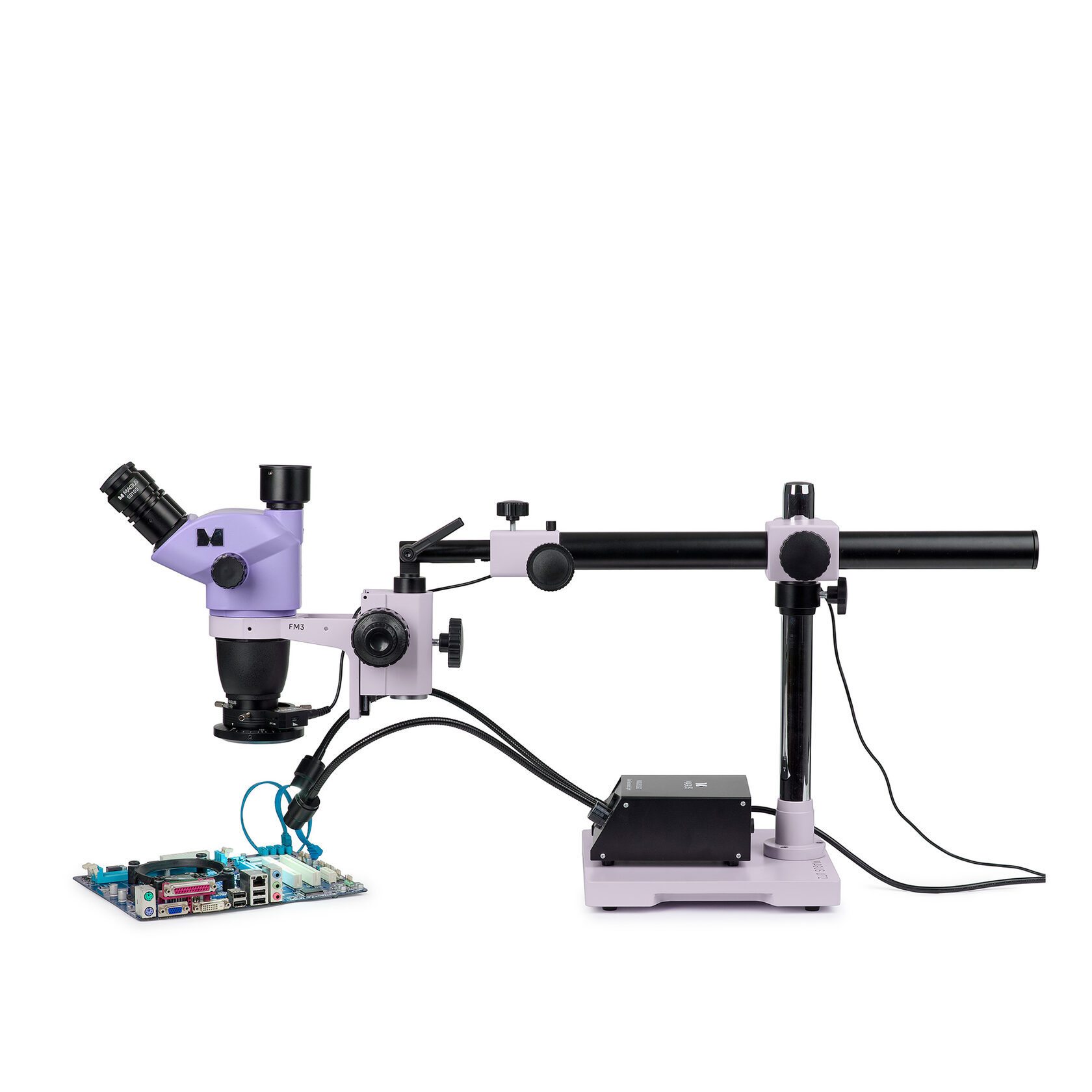

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.
Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

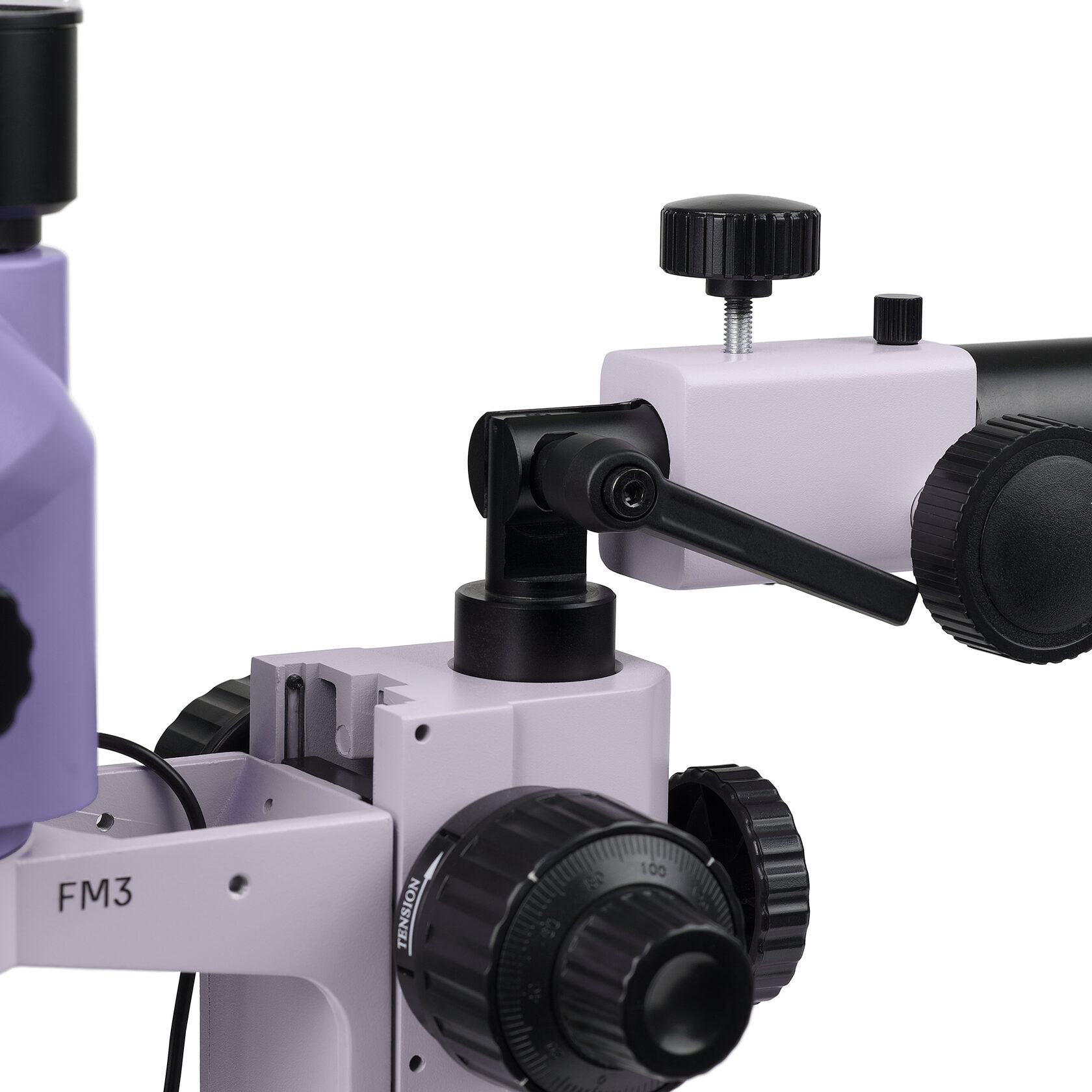

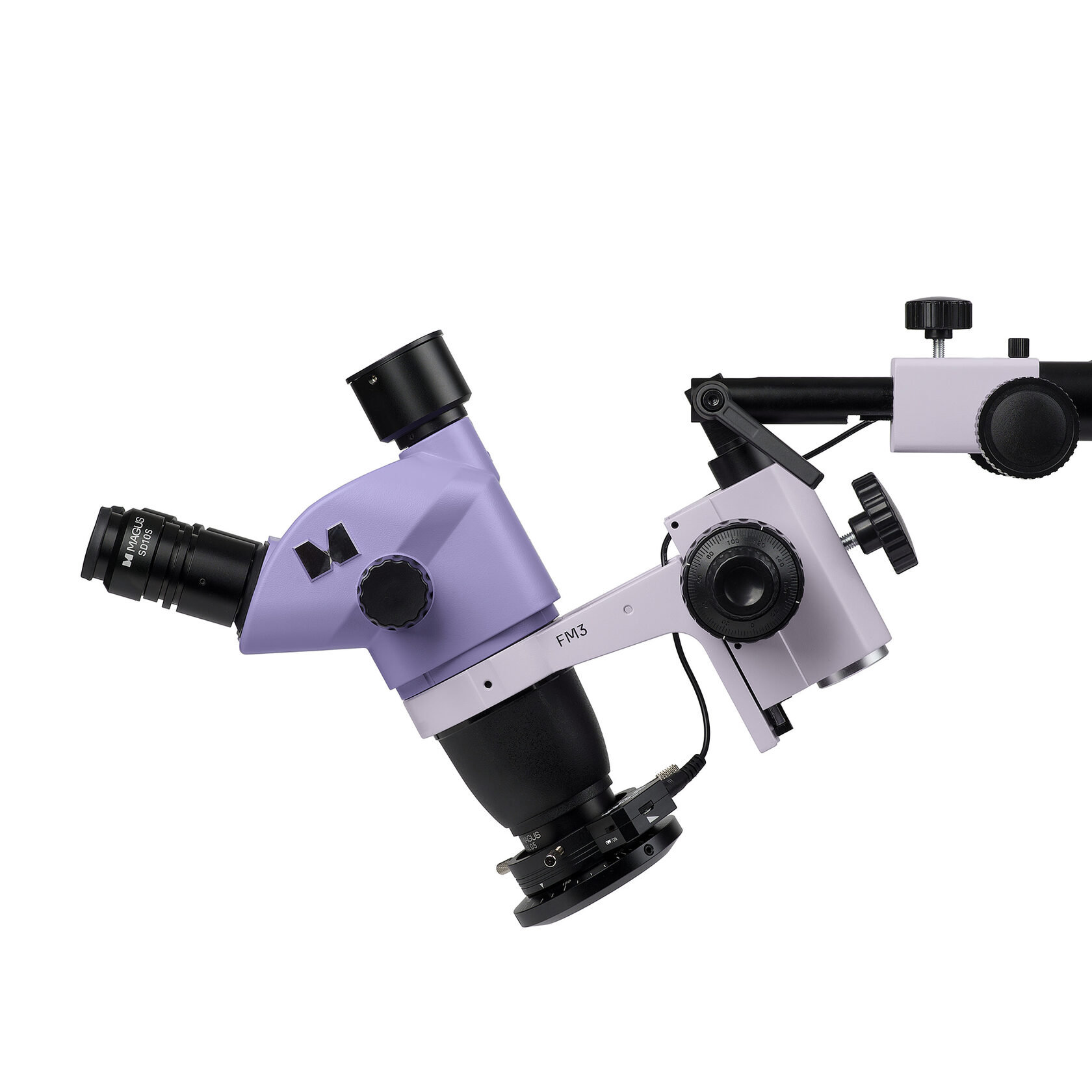

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.
Механизм фокусировки

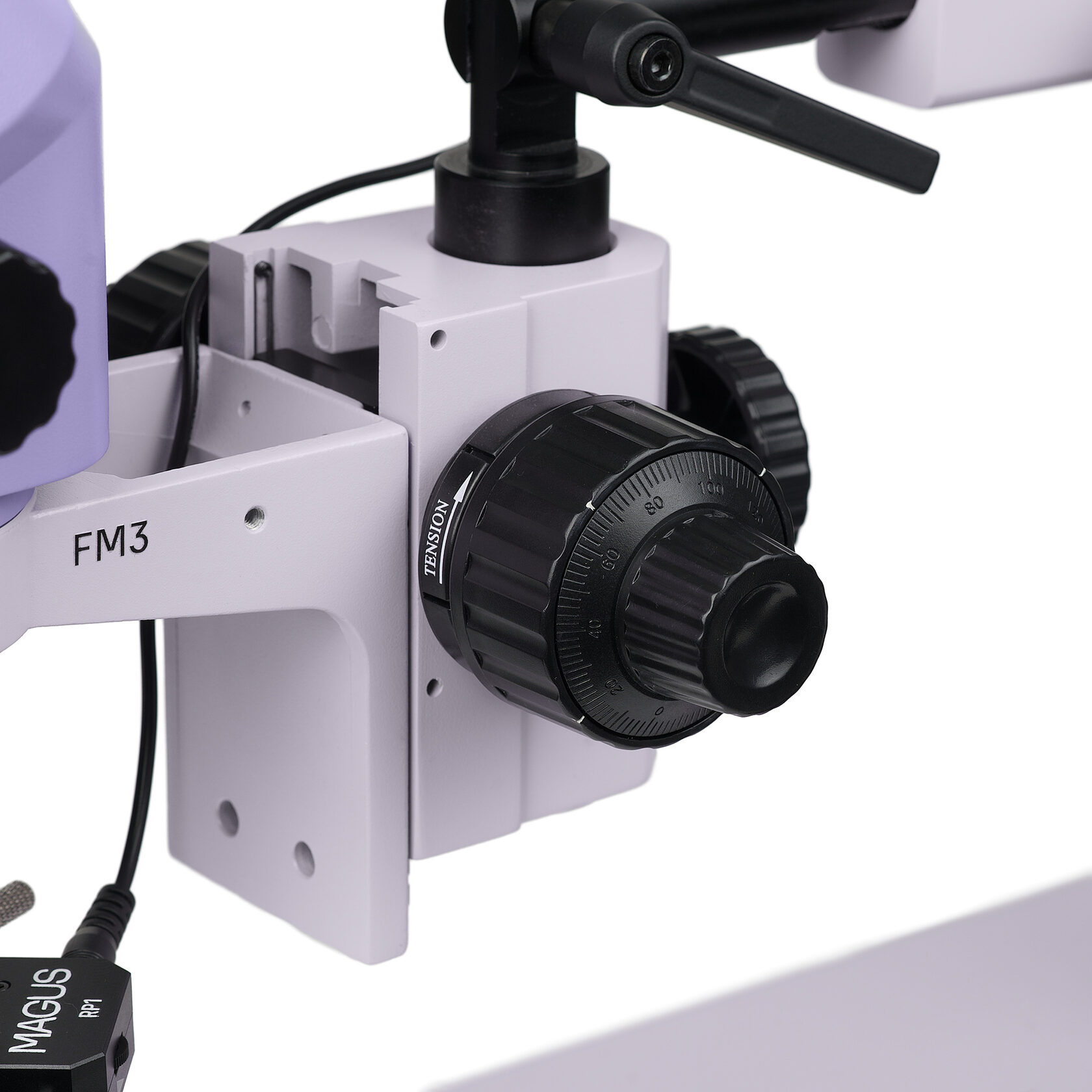

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Конструкция микроскопа: прямой
Поле изображения: стереоскопическое
Методы исследования: светлое поле
Оптическая схема: Грену
Посадочный диаметр оптической головки, мм: 76
Увеличение микроскопа, крат: 6,5–55; с насадкой 0,5х: 3,25–27,5
Визуальная насадка: тринокулярная
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 54–75
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на каждом окуляре
Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,65–5,5/105/33,8–4; с насадкой 0,5х: 0,325–2,75/177/67,7–8 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33/177, 47, 26/67,7–0,9)
Коэффициент трансфокации: 8,4:1
Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон
Ход грубой фокусировки, мм: 45
Цена деления тонкой фокусировки, мкм: 2
Механизм регулировки жесткости грубой фокусировки: есть
Диаметр горизонтальной штанги штатива, мм: 38
Длина горизонтальной штанги штатива, мм: 470
Диаметр вертикальной штанги штатива, мм: 38
Длина вертикальной штанги штатива, мм: 493
Диапазон перемещения штатива по горизонтали, мм: 380
Максимальная высота объекта, мм: при работе без насадки – 150; при работе с насадкой 0,5х – 65
Диаметр установочного пальца, мм: 32
Размеры основания штатива, мм: 252x252x30
Способ освещения: отраженный свет
Источник отраженного света: осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью
Возможные насадки на объектив, крат: 1,5; 2
Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60
Диапазон рабочих температур, °C: 0… 40
Диапазон рабочей влажности, %: 20… 85

Сенсор: Sony CMOS
Цветной/монохромный: цветной
Число мегапикселей: 2
Максимальное разрешение, пикс: 1920х1080
Размер сенсора: 1/1,9" (7,20х4,05 мм)
Размер пикселя, мкм: 3,75x3,75
Автофокус: есть
Интерфейс: HDMI 1.4, Wi-Fi
Поддерживаемые карты памяти: SD до 32 ГБ
Возможность подключения дополнительного оборудования: мышь (USB), адаптер Wi-Fi (USB)
Параметры адаптера Wi-Fi: 802.11n, 150 Мбит/с, 20 дБм
Светочувствительность: 1120 мВ при 1/30 с
Отношение сигнал/шум: 0,15 мВ при 1/30 с
Время выдержки: 0,06 мс–918 мс
Возможность записи видео: есть
Кадровая частота, кадров в секунду @ при разрешении, пикс: 60@1920х1080 (HDMI), 25@1920х1080 (Wi-Fi)
Место установки: канал визуализации, окулярный тубус вместо окуляра
Формат изображения: *.jpg
Формат видеороликов: *.asf
Спектральный диапазон, нм: 380–650 (с ИК-фильтром)
Тип затвора: ERS (электронный скользящий затвор)
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении)
Программное обеспечение: HDMI: встроенное, USB: MAGUS View
Тип крепления: C-mount
Корпус: цельнолитой алюминиевый
Питание: сетевой адаптер 12 В/1 А
Особенности сетевого адаптера питания: вход: переменное напряжение 100–240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А
Диапазон рабочих температур, °С: –10... 50
Диапазон рабочей влажности, %: 30… 80

Тип матрицы: IPS
Диагональ экрана, дюйм: 13,3
Разрешение экрана, пикс: 1920x1080 (Full HD)
Соотношение сторон экрана: 16:9
Яркость, кд/м?: 400
Количество отображаемых цветов: 16,7 млн
Контрастность: 1000:1
Угол обзора горизонталь/вертикаль, °: 178/178
Размер видимой области экрана (ШxВ), мм: 295x165
Шаг пикселя (ШxВ), мм: 0,154x0,154
Частота обновления экрана, Гц: 60
Тип подсветки матрицы: светодиодная (LED)
Срок службы светодиодов подсветки, ч: 50000
Интерфейс: HDMI
Диапазон рабочих температур, °С: –15... 55
Диапазон рабочей влажности, %: 10… 90
Источник питания: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C)
Потребляемая мощность, Вт: 12 (максимум)
