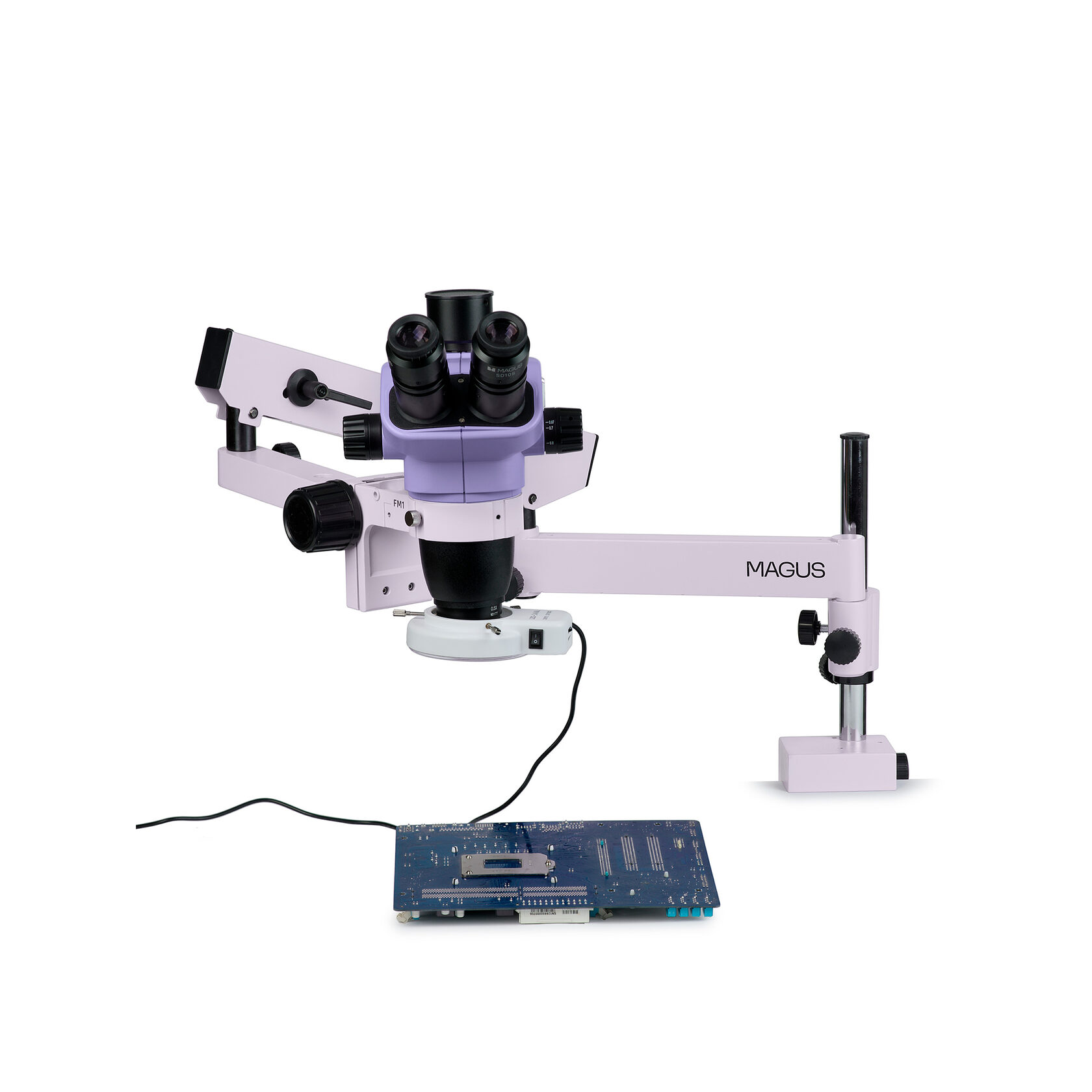

Стереоскопический микроскоп Stereo 7TR Magus 84848

Оптическая голова
Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

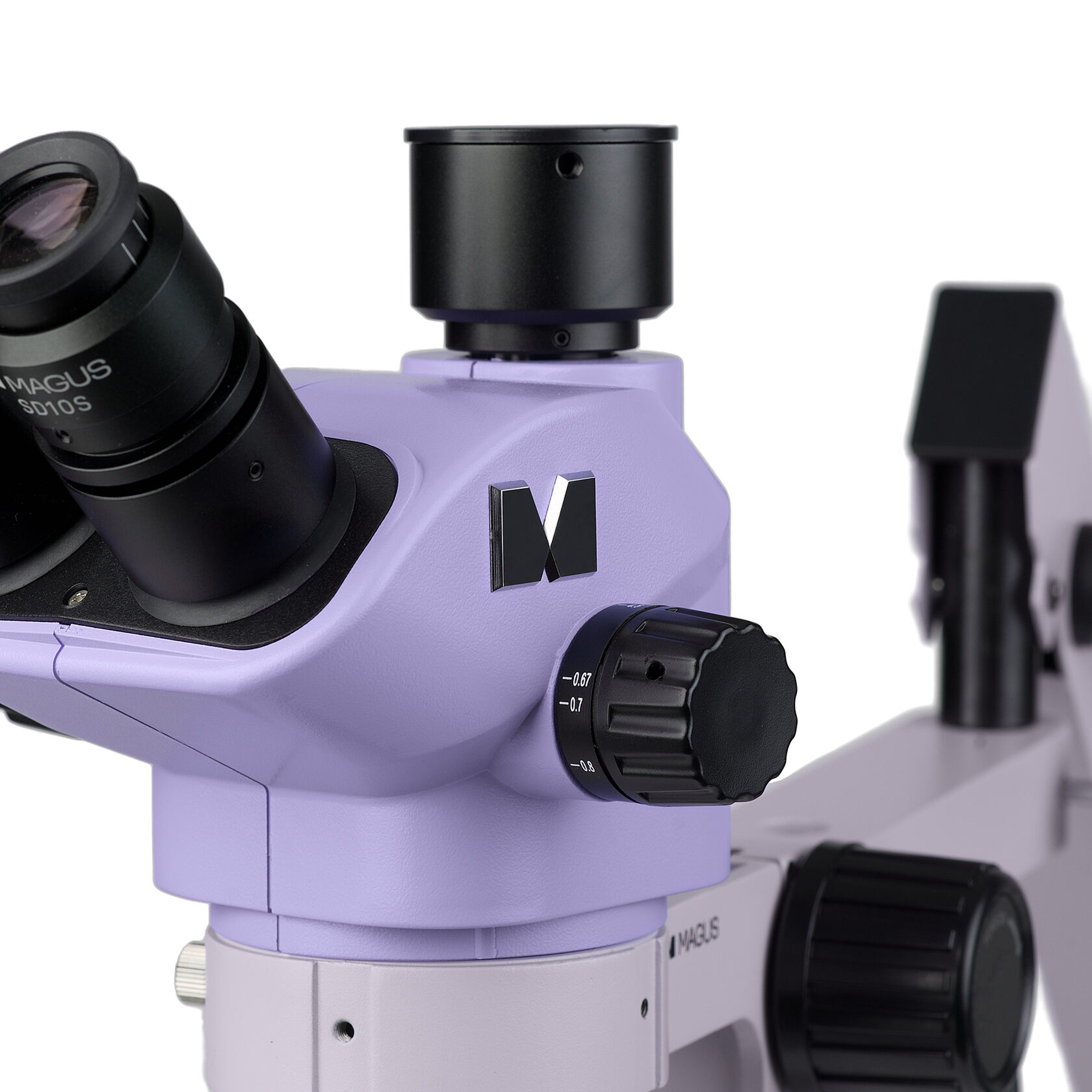

Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительного заказа доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Увеличение C-mount адаптера 0,5х или 1х подбирается в зависимости от размера матрицы.
Осветитель

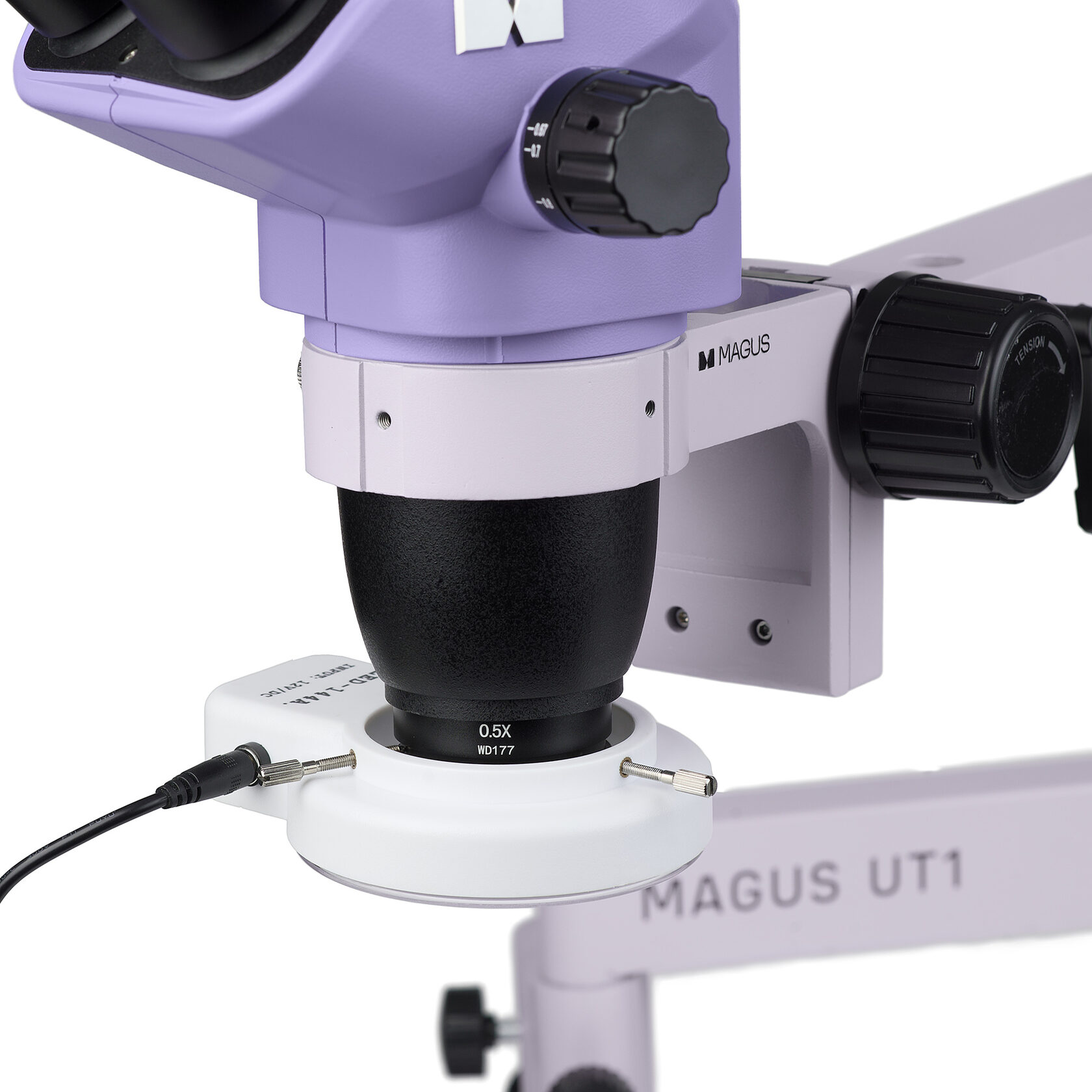

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив
Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки

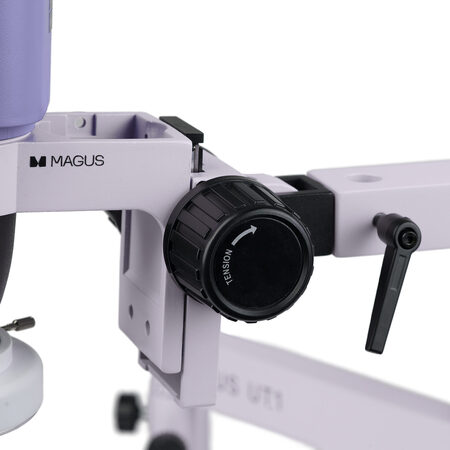

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Конструкция микроскопа: прямой
Поле изображения: стереоскопическое
Методы исследования: светлое поле
Оптическая схема: Грену
Посадочный диаметр оптической головки, мм: 76
Увеличение микроскопа, крат: 6,7–45; с насадкой 0,5х: 3,4–22,5
Визуальная насадка: тринокулярная
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 54–75
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на каждом окуляре
Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,67–4,5/105/32,8–4,9; с насадкой 0,5х: 0,34–2,25/177/65,7–9,7 (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27/177, 47, 26/65,7–0,9)
Коэффициент трансфокации: 6,7:1
Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон
Ход фокусировки, мм: 50
Механизм регулировки жесткости фокусировки: есть
Максимальная высота, мм: 400
Максимальный горизонтальный вынос, мм: 700
Диаметр вертикальной штанги штатива, мм: 25
Длина вертикальной штанги штатива, мм: 275
Максимальная толщина стола для захвата струбциной, мм: 50
Способ освещения: отраженный свет
Источник отраженного света: осветитель кольцевой с регулируемой яркостью
Возможные насадки на объектив, крат: 1,5; 2
Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60
Диапазон рабочих температур, °C: 0… 40
Диапазон рабочей влажности, %: 20… 85
