Металлографический микроскоп Metal D650 BD Magus 83034

580,64 евро / 53 243 руб.

Получить предложение

Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.

Привезем под заказ
Срок поставки с завода 6-8 недель

Металлографический микроскоп Metal D650 BD Magus 83034

Гарантия 1 год

Код:: 83034

Производитель:: Magus

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Magus

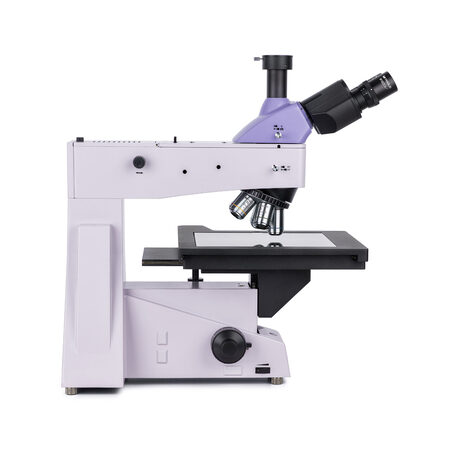

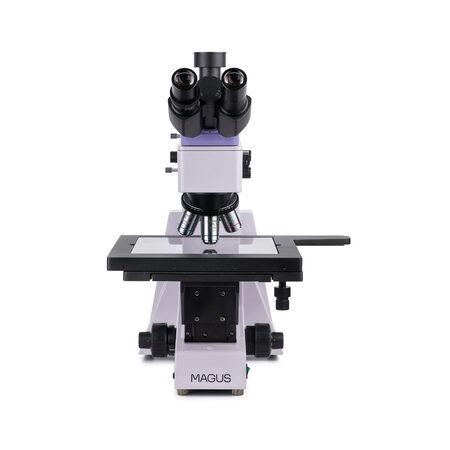

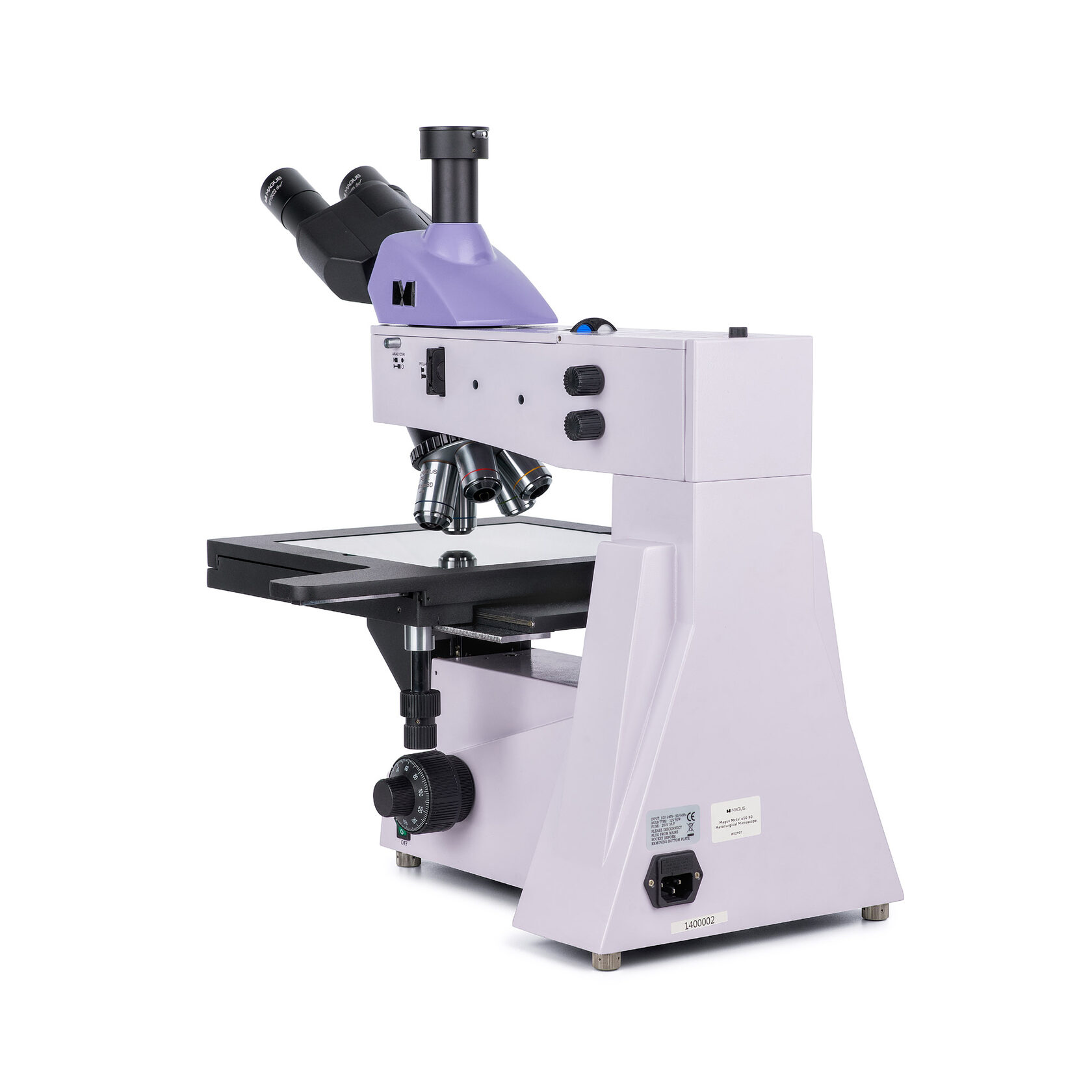

Микроскоп металлографический цифровой MAGUS Metal D650 BD
С камерой. Увеличение: 50–800х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик
Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Характеристики

Цифровая камера

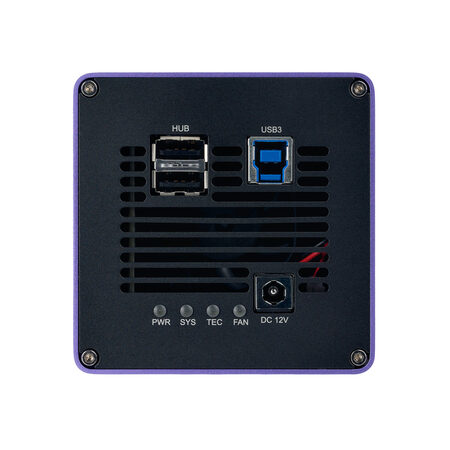

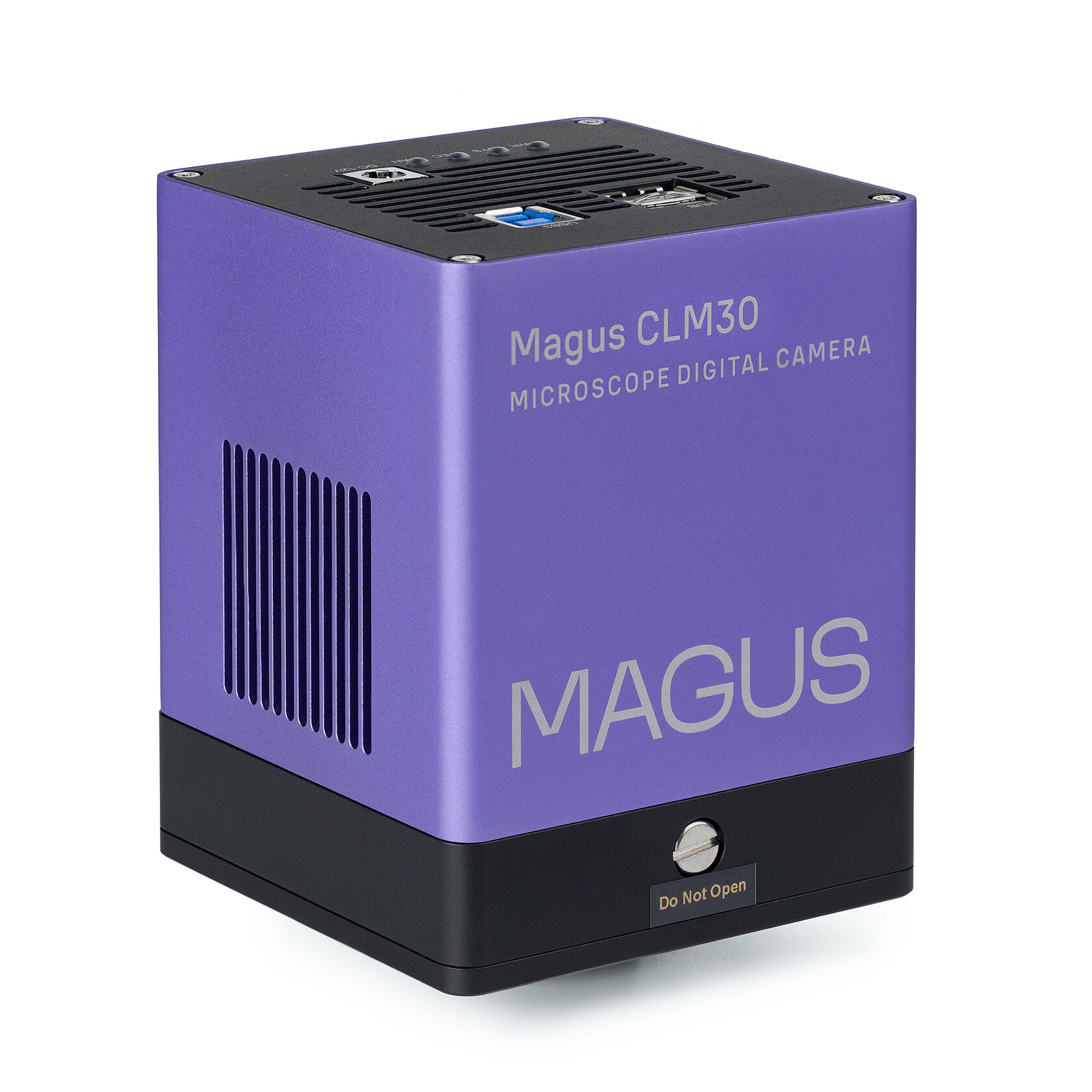

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

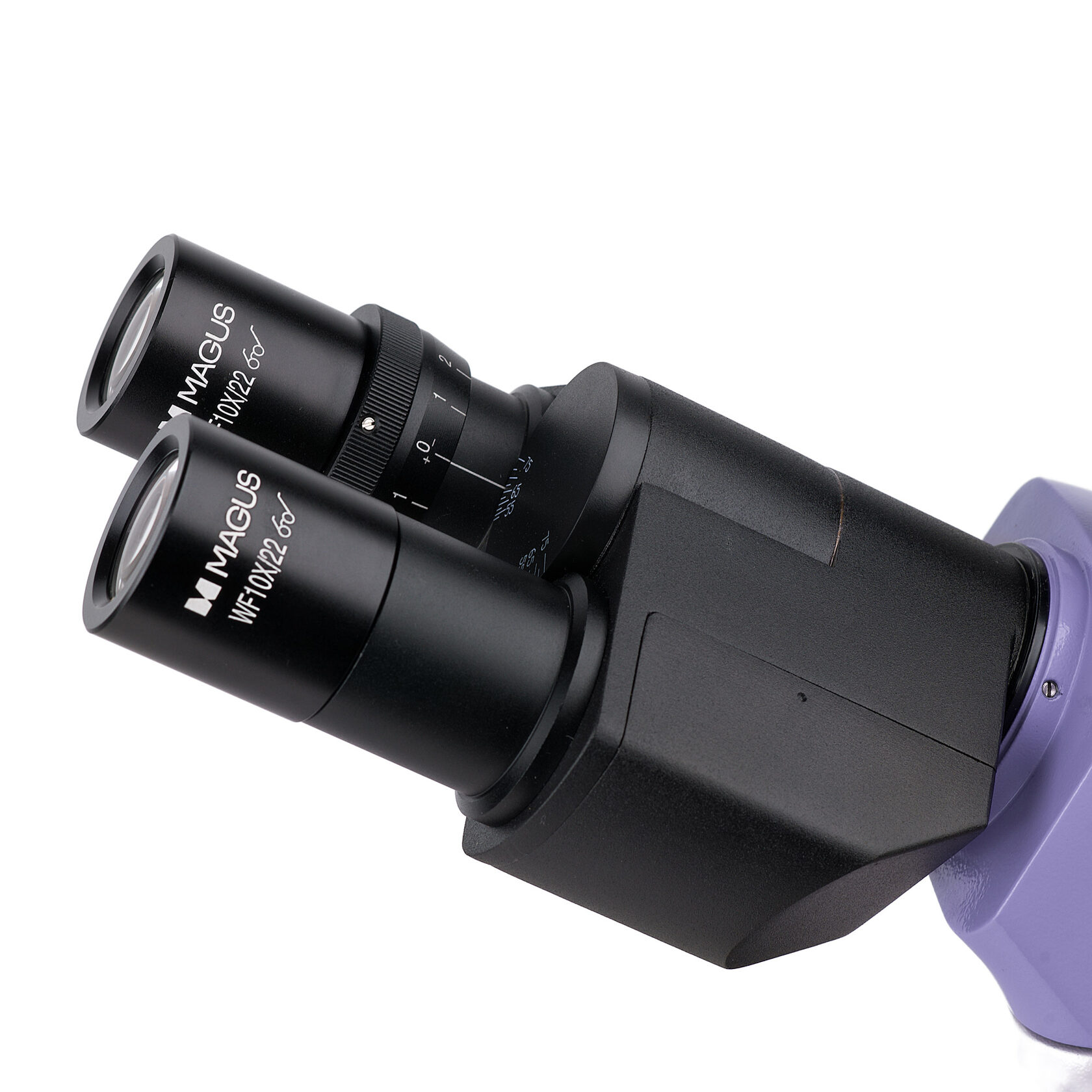

Визуальная насадка

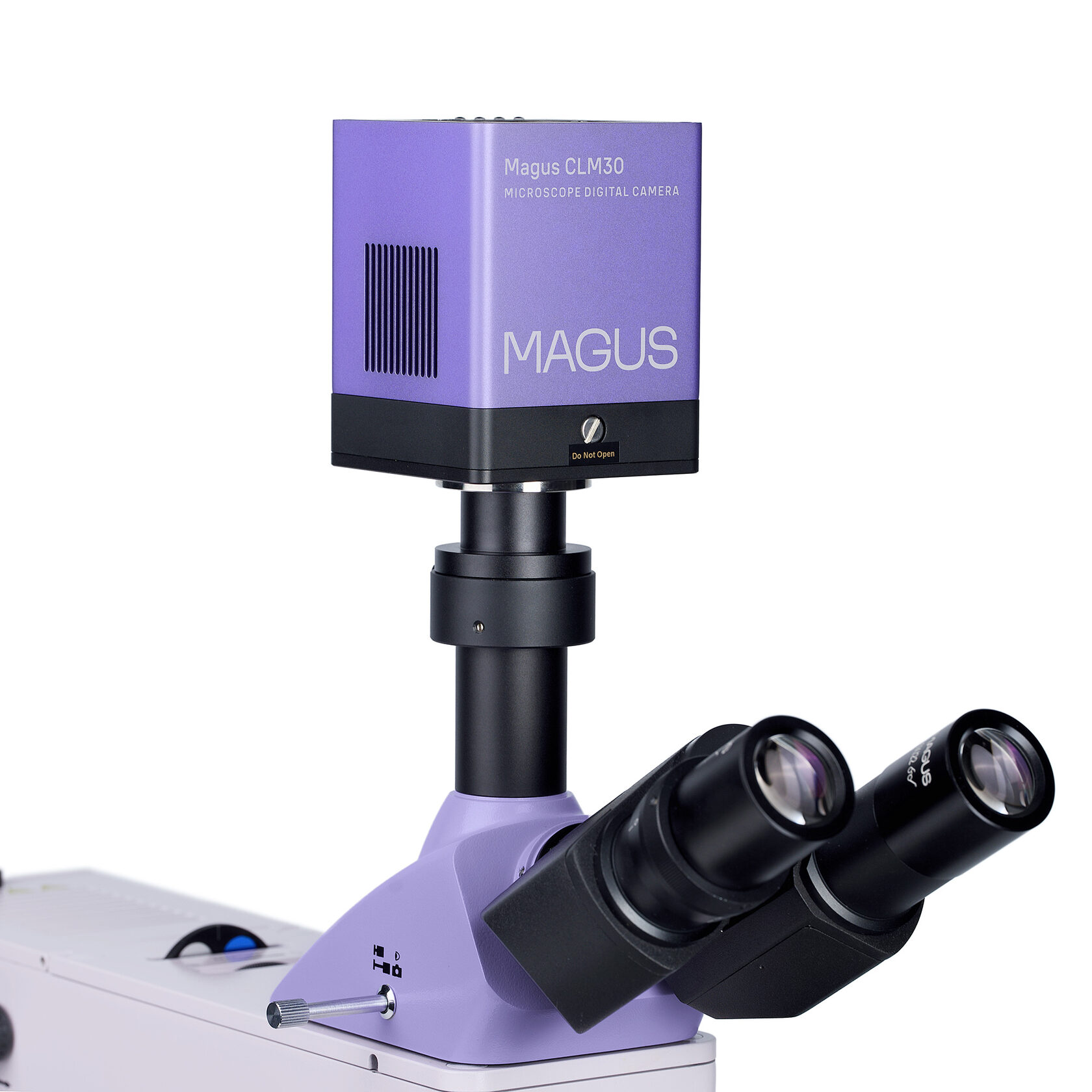

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.
Револьверное устройство

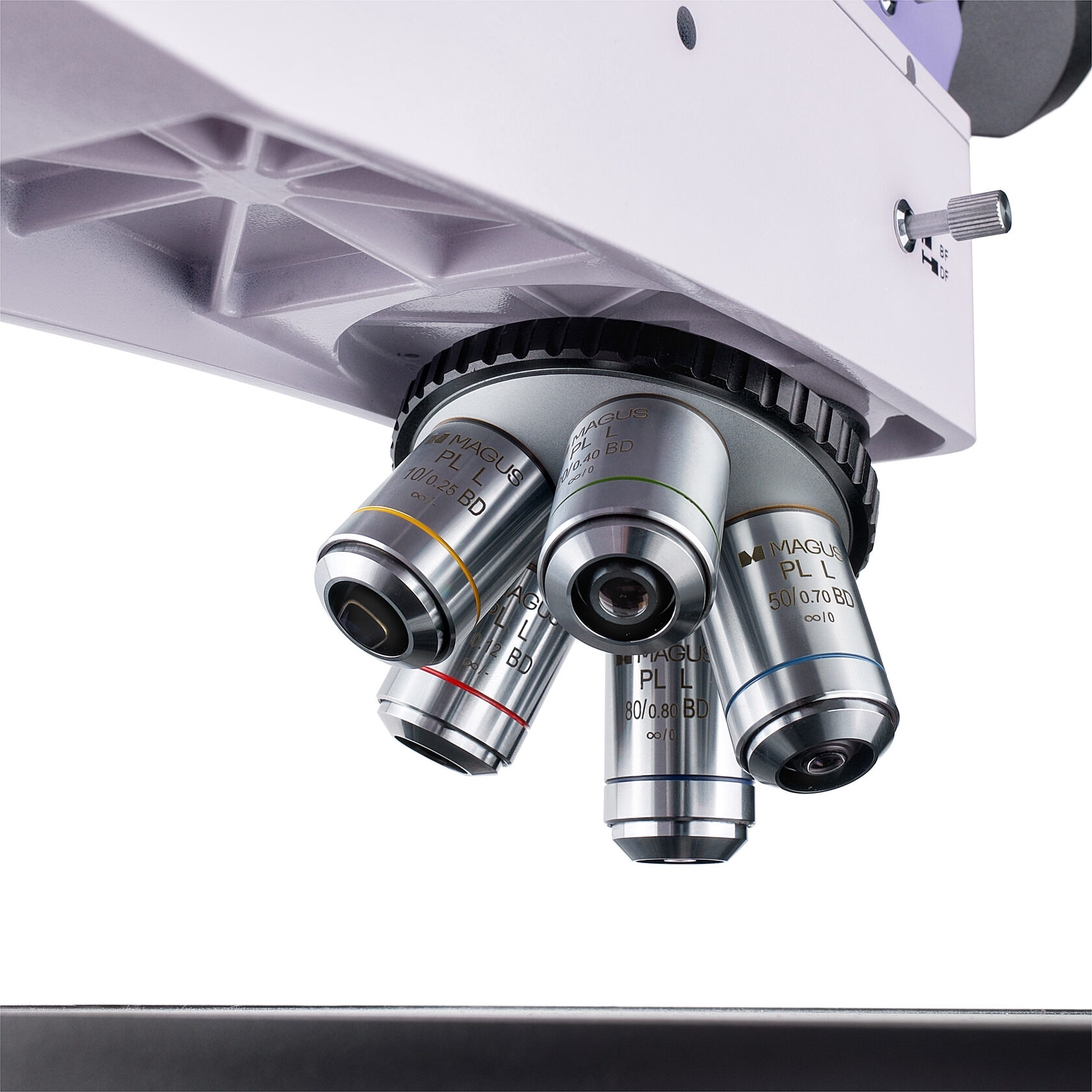

Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.
Фокусировка

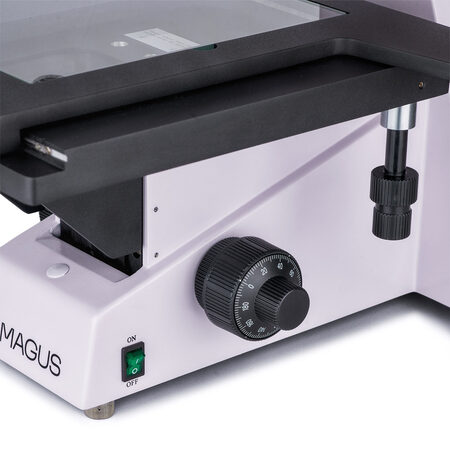

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

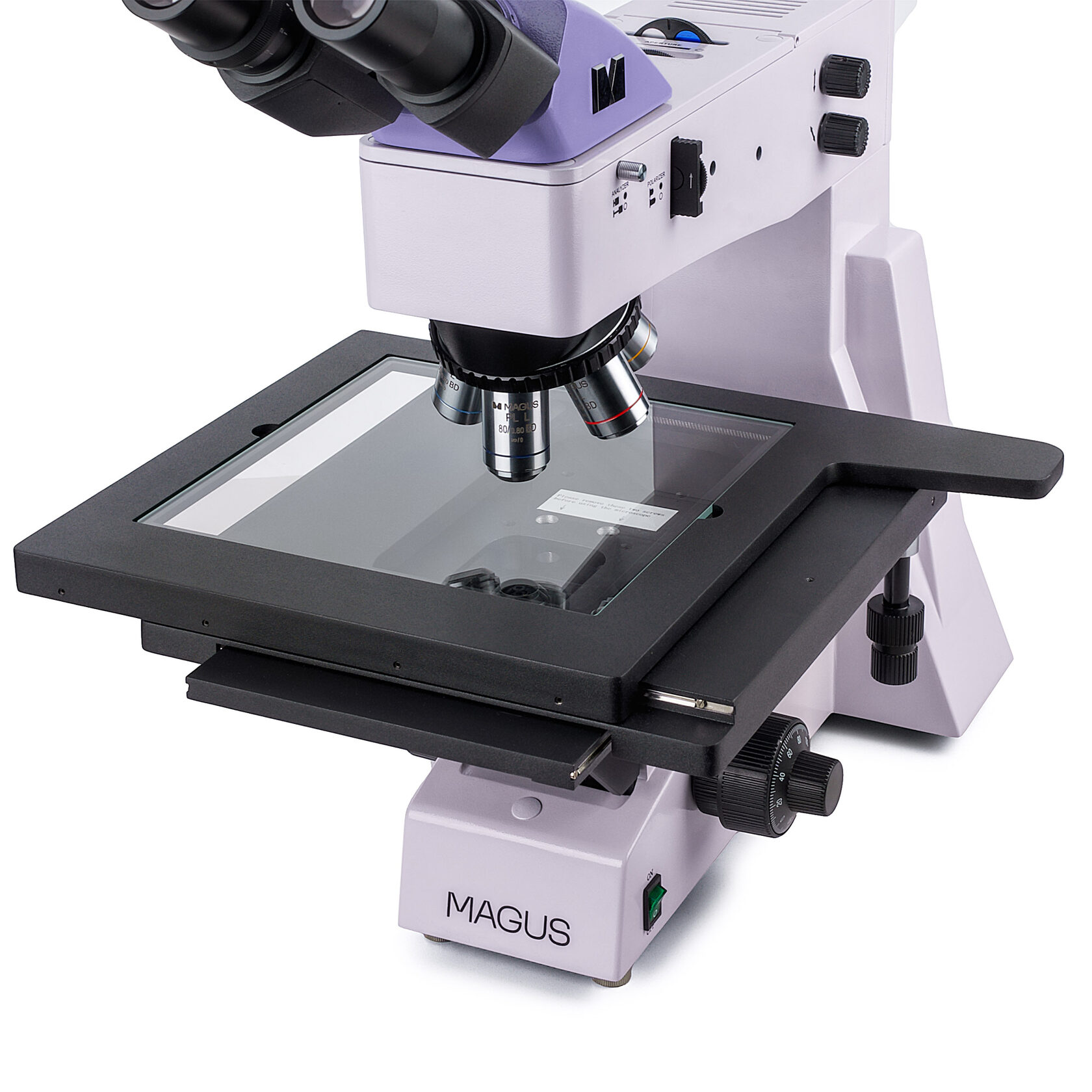

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.
Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света

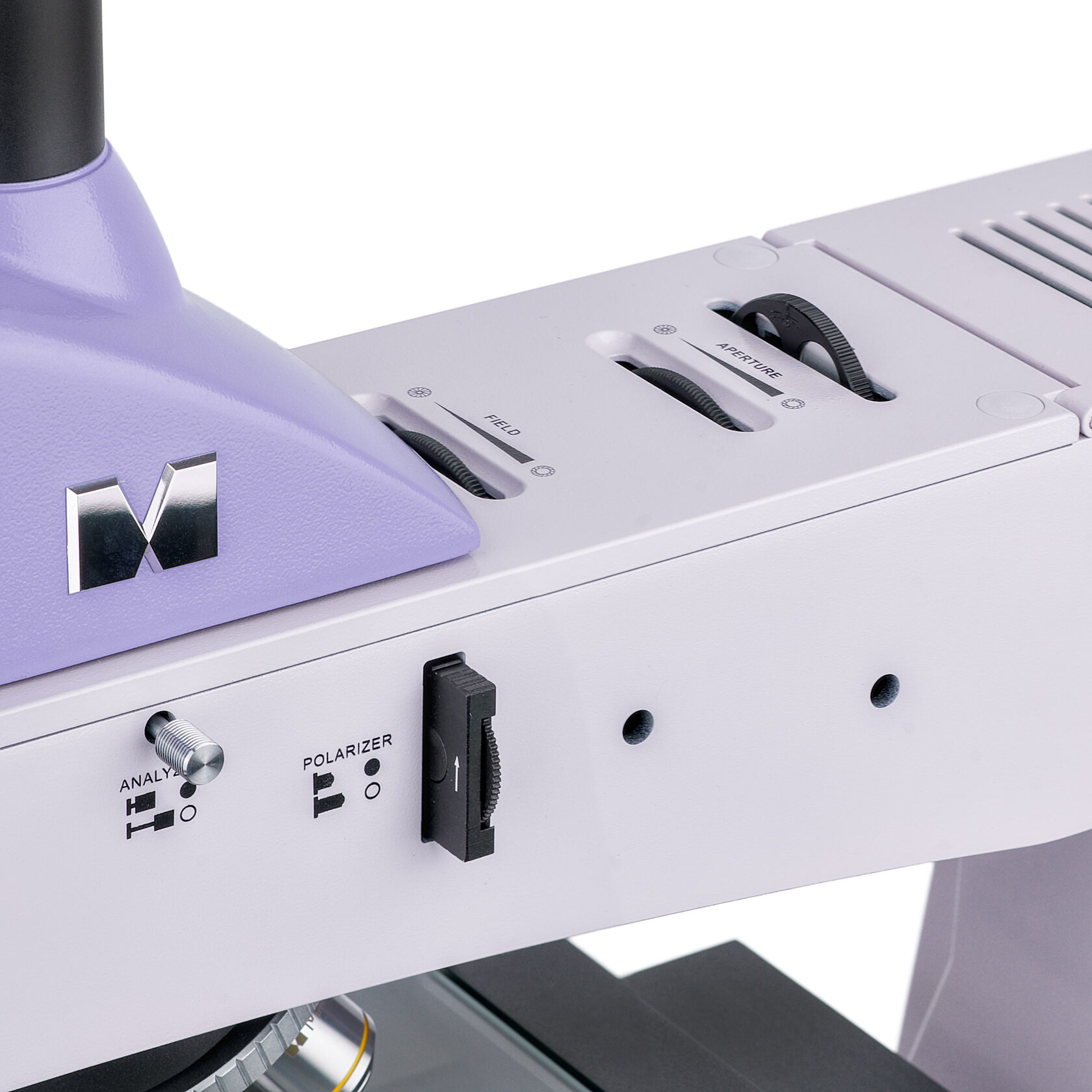

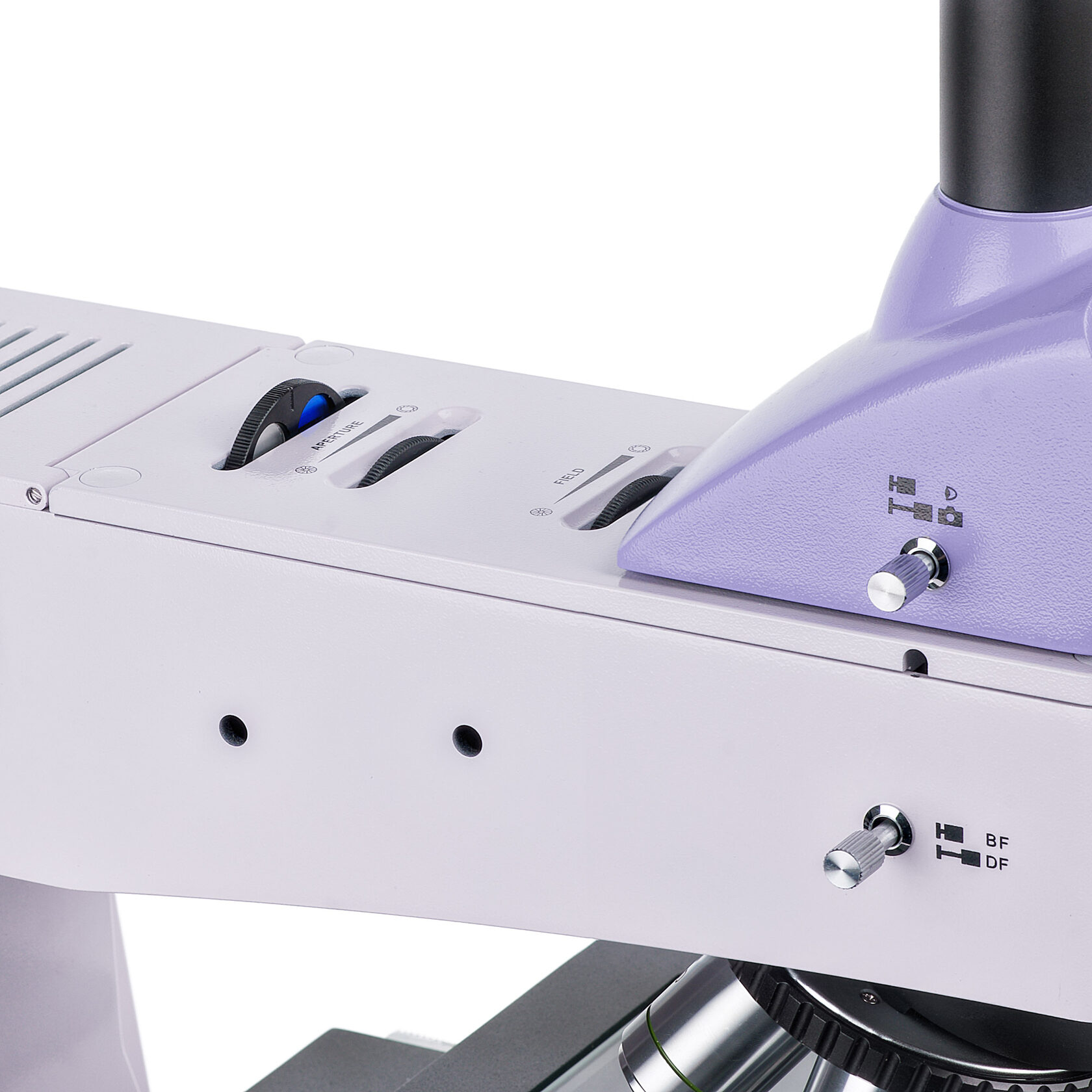

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности

Основные особенности микроскопа:

Применяется для изучения непрозрачных объектов большой протяженности и ширины
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Предметный столик большого размера с увеличенным ходом по обеим осям
Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки

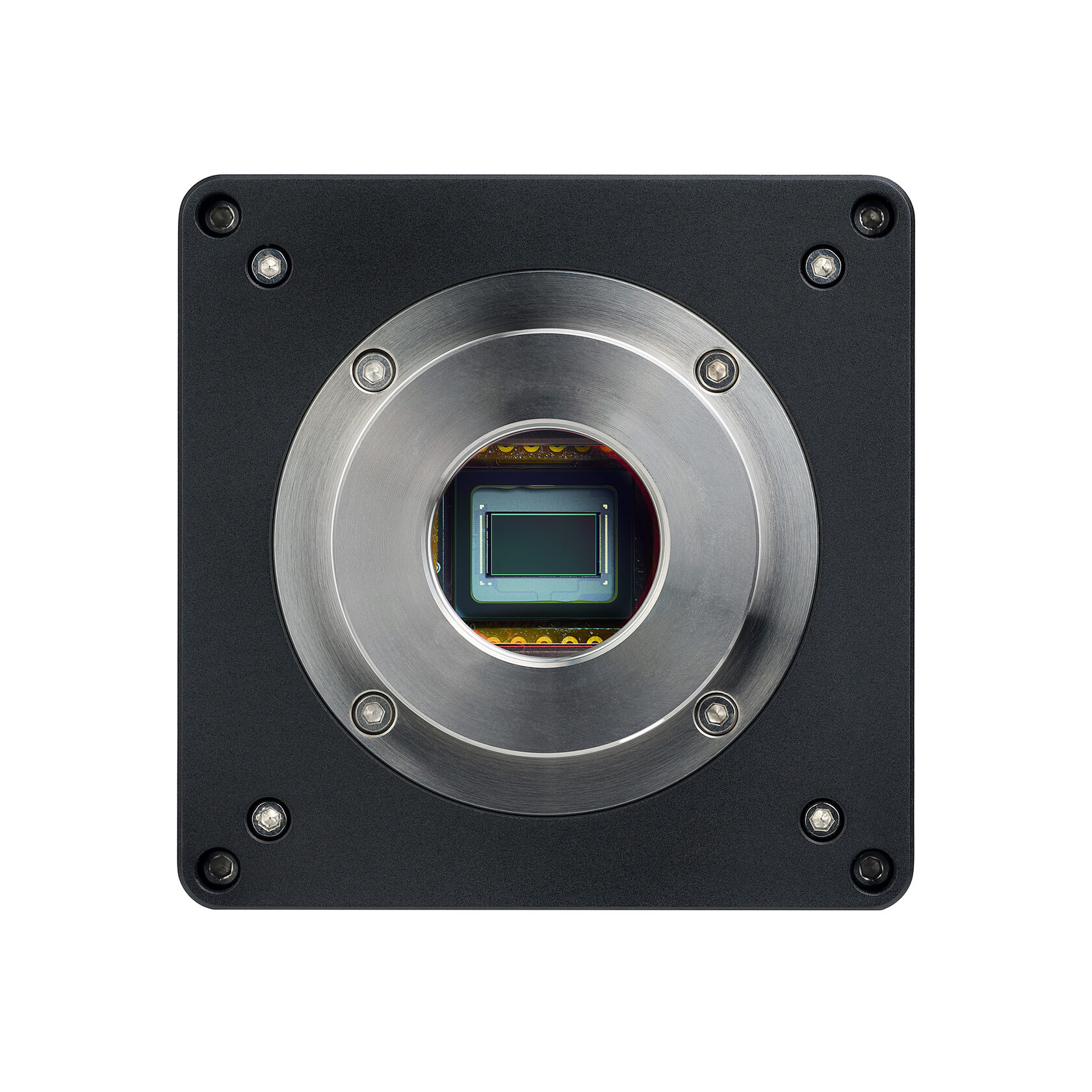

Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

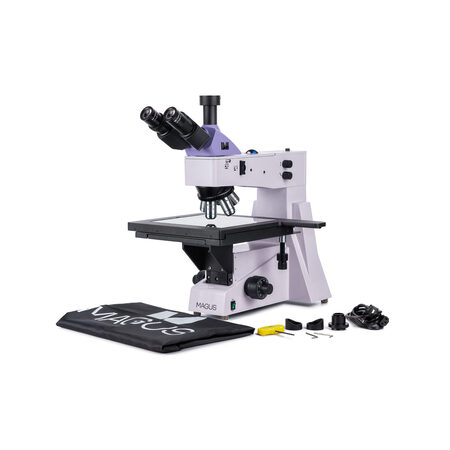

Комплектация

Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Адаптер C-mount 1х
Ключ-шестигранник
Сетевой шнур питания для микроскопа
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон

Технические характеристики микроскопа

Конструкция микроскопа: прямой
Поле изображения: плоское
Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет
Увеличение микроскопа, крат: 50–800 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Механическая длина тубуса: бесконечность (?)
Визуальная насадка: тринокулярная
Тип визуальной насадки: Зидентопф
Угол наклона визуальной насадки: 30°
Межзрачковое расстояние, мм: 48–75
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на левом тубусе
Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)
Револьверное устройство: на 5 объективов
Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (?), парфокальная высота 45 мм
Объективы, метод контрастирования: темное поле
Объективы, крат/апертура/рабочее расстояние, мм: PL L5х/0,12/9,7 BD, PL L10х/0,25/9,3 BD, PL L20х/0,40/7,2 BD, PL L50х/0,70/2,5 BD, PL L80x/0,80/0,8 BD (*опция: PL L40х/0,60/3,0 BD, PL L60x/0,70/1,9 BD, PL L100х/0,85/0,4 BD (сухой))
Предметный столик: 280x270 мм, двухкоординатный механический
Диапазон перемещения столика по осям X и Y, мм: 204/204
Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон
Ход грубой фокусировки, мм: 30
Ход грубой фокусировки, мм/оборот: 13,1
Цена деления тонкой фокусировки, мкм: 0,7
Механизм регулировки жесткости грубой фокусировки: есть
Механизм блокировки грубой фокусировки: есть
Способ освещения: отраженный свет
Осветительная система отраженного света: устройство для работы по методу темного поля, встроенные полевая и апертурная диафрагмы, встроенный анализатор и съемный поляризатор; светофильтры: матовый, желтый, зеленый, синий
Источник отраженного света: галогенная лампа 12 В/50 Вт, с регулируемой яркостью
Источник питания, В/Гц: сеть переменного тока, 220±22/50
Диапазон рабочих температур, °C: 5… 35
Диапазон рабочей влажности, %: 20… 80

Технические характеристики камеры

Сенсор: SONY Exmor CMOS
Цветной/монохромный: цветной
Число мегапикселей: 8,3
Максимальное разрешение, пикс: 3840x2160
Размер сенсора: 1/1,2"(11,14x6,26 мм)
Размер пикселя, мкм: 2,9x2,9
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной: есть
Светочувствительность: 5970 мВ при 1/30 с
Отношение сигнал/шум: 0,15 мВ при 1/30 с
Время выдержки: 0,1 мс–1 ч
Возможность записи видео: есть
Кадровая частота, кадров в секунду @ при разрешении, пикс: 45@3840x2160, 70@1920x1080
Разрядность АЦП, бит: 8/12 (переключаемая)
Место установки: канал визуализации
Формат изображения: *.jpg, *.bmp, *.png, *.tif
Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)
Спектральный диапазон, нм: 380–650 (с ИК-фильтром)
Тип затвора: ERS (электронный скользящий затвор)
Баланс белого: авто/ручной
Контроль экспозиции: авто/ручной
Программные возможности: размер изображения, яркость, время выдержки
Выход: USB 3.0, 5 Гб/с
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Программное обеспечение: MAGUS View
Тип крепления: C-mount
Корпус: цельнолитой алюминиевый
Питание: постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочих температур, °С: –10... 50
Диапазон рабочей влажности, %: 30… 80
