- Производитель:
- Knick

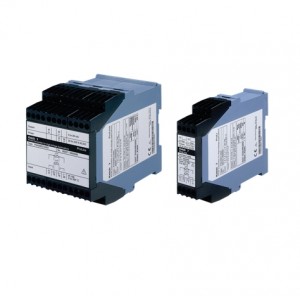

Температурный передатчик P44000 | Вход: термометр сопротивления Pt100 (RTD) | Высокая изоляция до 6600 В
Точное измерение температуры при высоких потенциалах напряжения до 6,6 кВ
Передатчики для датчиков температуры Pt100, подключение по 2-, 3- или 4-проводной схеме
Модели с фиксированным диапазоном: 0 ... 150 °C, 0 ... 200 °C и 0 ... 300 °C
Токовый выход 4 ... 20 мА
Компактные модульные корпуса: 67,5 мм (D3) и 22,5 мм (D1)
Высокая изоляция до 6,6 кВ AC/DC: основная изоляция и до 2,5 кВ AC/DC усиленная изоляция, категория перенапряжения III, степень загрязнения 2 (изоляция между входом, выходом и источником питания)
Корпус 22,5 мм для менее требовательных условий изоляции до 2 кВ AC/DC (основная изоляция)
Погрешность измерений всего ±1 К (обычно ±0,5 К) и короткое время задержки T90 — 100 мс
Широкий диапазон питания 22 ... 230 В AC/DC для безопасной работы даже при нестабильных электросетях
Устойчивость к воздействию окружающей среды благодаря вакуумной герметизации
Подходит для экстремальных условий: температура окружающей среды в рабочем режиме от –40 до +85 °C
При измерении температуры с помощью термометров сопротивления Pt100 в условиях высокого напряжения стандартные температурные передатчики часто не подходят из-за недостаточной изоляции.
Термометры сопротивления могут быть изолированы от высокого напряжения. Однако на практике доступное пространство для установки часто слишком мало. Кроме того, изоляция ослабляется из-за термического и механического старения.
Для измерения температуры на компонентах силовой электроники максимальная безопасность достигается с помощью высоковольтной гальванической изоляции. Типичное применение — это мониторинг температуры обмотки электродвигателей, генераторов или трансформаторов.
Решение: передатчик Pt100 с базовой изоляцией до 6,6 кВ AC/DC
Новые передатчики P44000 для высоковольтных приложений преобразуют сопротивление 2-, 3- или 4-проводного термометра сопротивления Pt100 в сигнал 4 ... 20 мА с высокой точностью и коротким временем задержки.
Выходной сигнал гальванически изолирован от входного сигнала и источника питания. Изоляция рассчитана на рабочее напряжение до 6,6 кВ AC/DC. При рутинных испытаниях испытательное напряжение составляет 15 кВ AC. Вакуумная герметизация защищает схему от воздействия окружающей среды и сохраняет исключительные свойства изоляции.
Линейка продукции охватывает стандартные диапазоны 0 ... 150 °C, 0 ... 200 °C и 0 ... 300 °C. Передатчики доступны в модульных корпусах 67,5 и 22,5 мм для различных требований.
Характеристики:
Вход: 0 ... 100 °C, 0 ... 200 °C, 0 ... 300 °C
Выход: 4 ... 20 мА
Изоляция AC/DC: до 2000 В, до 6600 В
Испытательное напряжение: 7,5 кВ AC, 15 кВ AC
Питание: 22 ... 230 В AC/DC
Частота среза: Частота среза 5 кГц, низкочастотный фильтр по запросу
Температура окружающей среды (рабочая): –10 ... 70 °C
Габариты (Ш x Д x В): 22,5 x 90 x 118 мм, 67,5 x 90 x 118 мм (D3)
Особые особенности: Низкая погрешность измерений, обычно 0,5 К; короткое время задержки T90 — 100 мс
Стандарты: EN 61326, UL 347
Категория продукта: Высоковольтный преобразователь, передатчик сигнала
Точное измерение температуры при высоких потенциалах напряжения до 6,6 кВ
Передатчики для датчиков температуры Pt100, подключение по 2-, 3- или 4-проводной схеме
Модели с фиксированным диапазоном: 0 ... 150 °C, 0 ... 200 °C и 0 ... 300 °C
Токовый выход 4 ... 20 мА
Компактные модульные корпуса: 67,5 мм (D3) и 22,5 мм (D1)
Высокая изоляция до 6,6 кВ AC/DC: основная изоляция и до 2,5 кВ AC/DC усиленная изоляция, категория перенапряжения III, степень загрязнения 2 (изоляция между входом, выходом и источником питания)
Корпус 22,5 мм для менее требовательных условий изоляции до 2 кВ AC/DC (основная изоляция)
Погрешность измерений всего ±1 К (обычно ±0,5 К) и короткое время задержки T90 — 100 мс
Широкий диапазон питания 22 ... 230 В AC/DC для безопасной работы даже при нестабильных электросетях
Устойчивость к воздействию окружающей среды благодаря вакуумной герметизации
Подходит для экстремальных условий: температура окружающей среды в рабочем режиме от –40 до +85 °C
При измерении температуры с помощью термометров сопротивления Pt100 в условиях высокого напряжения стандартные температурные передатчики часто не подходят из-за недостаточной изоляции.
Термометры сопротивления могут быть изолированы от высокого напряжения. Однако на практике доступное пространство для установки часто слишком мало. Кроме того, изоляция ослабляется из-за термического и механического старения.
Для измерения температуры на компонентах силовой электроники максимальная безопасность достигается с помощью высоковольтной гальванической изоляции. Типичное применение — это мониторинг температуры обмотки электродвигателей, генераторов или трансформаторов.
Решение: передатчик Pt100 с базовой изоляцией до 6,6 кВ AC/DC
Новые передатчики P44000 для высоковольтных приложений преобразуют сопротивление 2-, 3- или 4-проводного термометра сопротивления Pt100 в сигнал 4 ... 20 мА с высокой точностью и коротким временем задержки.
Выходной сигнал гальванически изолирован от входного сигнала и источника питания. Изоляция рассчитана на рабочее напряжение до 6,6 кВ AC/DC. При рутинных испытаниях испытательное напряжение составляет 15 кВ AC. Вакуумная герметизация защищает схему от воздействия окружающей среды и сохраняет исключительные свойства изоляции.
Линейка продукции охватывает стандартные диапазоны 0 ... 150 °C, 0 ... 200 °C и 0 ... 300 °C. Передатчики доступны в модульных корпусах 67,5 и 22,5 мм для различных требований.
Характеристики:
Вход: 0 ... 100 °C, 0 ... 200 °C, 0 ... 300 °C
Выход: 4 ... 20 мА
Изоляция AC/DC: до 2000 В, до 6600 В
Испытательное напряжение: 7,5 кВ AC, 15 кВ AC
Питание: 22 ... 230 В AC/DC
Частота среза: Частота среза 5 кГц, низкочастотный фильтр по запросу
Температура окружающей среды (рабочая): –10 ... 70 °C
Габариты (Ш x Д x В): 22,5 x 90 x 118 мм, 67,5 x 90 x 118 мм (D3)
Особые особенности: Низкая погрешность измерений, обычно 0,5 К; короткое время задержки T90 — 100 мс
Стандарты: EN 61326, UL 347
Категория продукта: Высоковольтный преобразователь, передатчик сигнала
