W2T812009 Evoqua Water Technologies

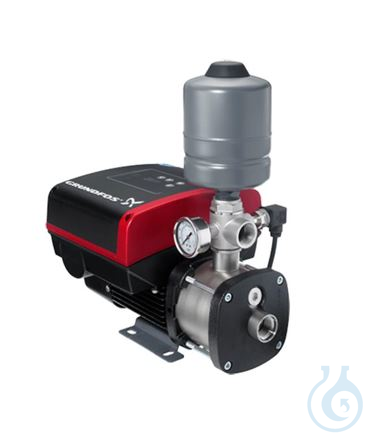

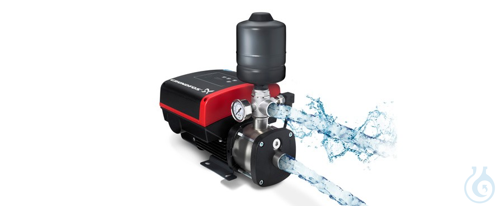

Druckerhoehungspumpe mit Drucksteuerung: Grundfos Mono CMBE 3 - 93; 3,7 m3/h
Zubehoer fuer Vorratstanks
Kompakte drehzahlgeregelte Einzelpumpendruckerhoehungsanlage.
Mechanische Ausstattung:
- Horizontale, normalsaugende, mehrstufige Industriekreiselpumpe vom Typ CME-I mit Edelstahlhydraulik (1.4401)
- Drehzahlgeregelter Permanentmagnetmotor mit hohem Wirkungsgrad (eta>=IE4)
- 5-Wege Edelstahlverteiler (1.4408) mit integriertem Rueckflussverhinderer
- Gedaempftes Manometer
- Drucksensor (0-10 bar)
- Trinkwasserzugelassenes 2l Vollmembranausdehnungsgefaess mit Edelstahlanschluss, PN 10
Elektrische Ausstattung:
- Mit integrierter softwareseitiger Trockenlaufschutzueberwachung und Neustartversuchen
- Bediendisplay am Motor mit Tasten fuer Sollwertverstellung, Alarmquittierung, Anlage Ein/Aus
Steuerung:
- Software fuer die Konstantdruckregelung im Motor integriert
- Solldruck wird elektronisch durch Drehzahlaenderung der Pumpe konstant gehalten
- Elektronischer Sanftanlauf der Pumpe zur Vermeidung von Wasserschlaegen im Netz
- Ein/Aus-Taste am Bedienfeld des Frequenzumformers
- Bei kleinen Verbrauchsanforderungen schaltet die Pumpe automatisch in den EIN/AUS-Betrieb
Meldungen und Anzeige:
- Anzeige des Solldruckes durch LED-Zeile am Bedienfeld des Frequenzumformers
- Grundfos LED Eye zur visuellen Anzeige des Pumpenstatus
- Moeglichkeit der Feldbusanbindung mittels optionalen CIM-Steckkarten
Ein-/Ausgaenge:
- 2 (1 verfuegbar) Analogeingaenge fuer Sensoren mit 0/4-20 mA; 0-10 V;
  0,5-3,5 V (Grundfos Sensoren);
  0-5 V (Potentiometer zur Sollwertfernverstellung)
- 2 (1 verfuegbar) Digitaleingaenge oder 1 Ausgang (+24 V) fuer Zustandsmeldungen, konfigurierbar
- 2 potentialfreie Ausgangsrelais (Wechsler)
- +5 V/+24 V Spannungsversorgung fuer Grundfos Sensoren oder Potentiometer
- 1 Steckplatz fuer CIM-Feldbussteckkarten
Weitere Einstellungen und Zusatzmeldungen koennen mit der evtl. vorhandenen Fernbedienung R100 oder der optionalverfuegbaren
Kommunikationsloesung Grundfos GO Remote (MI 301 Modul) vorgenommen werden.
Technische Daten:
Foerdermedium: Wasser
Medientemperaturbereich: 0..60°C
Medientemperatur: 20°C
Dichte: 998,2 kg/m3
Pumpendrehzahl: 3480 1/min
Nennvolumenstrom: 3,7 m3/h
Nennfoerderhoehe: 59,8 m
Wellenabdichtung: AVBE
Kennzeichnung: CE
Werkstoffe:
Pumpengehaeuse: DIN W.-Nr. 1.4401
Pumpengehaeuse: AISI 316
Laufrad: DIN W.-Nr. 1.4401
Laufrad: AISI 316
O-Ring: EPDM
Installation:
Maximale Umgebungstemperatur: 55°C
Anschluss Saugstutzen: 1-1/4" AG
Anschluss Druckstutzen: 3/4" AG
Elektrische Daten:
Maximale Stromaufnahme: 9,10 - 7,60 A
Motorbemessungsleistung P2: 1.5 kW
Netzfrequenz: 50 Hz
Nennspannung: 1 x 200-240 V
Nenn-Drehzahl: 360-4000 1/min
Schutzart (IEC 34-5): IP55
Isolationsklasse (IEC 85): F
Art des Kabelsteckers: SCHUKO
Netzkabellaenge: 1,5 m
Behaelter:
Tankvolumen: 2 l
Sonstiges:
Nettogewicht: 19,4 kg
Bruttogewicht: 27,8 kg
