110-1-20 PCE Instruments

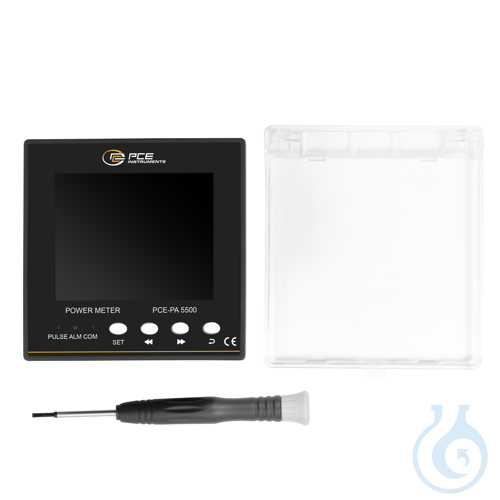

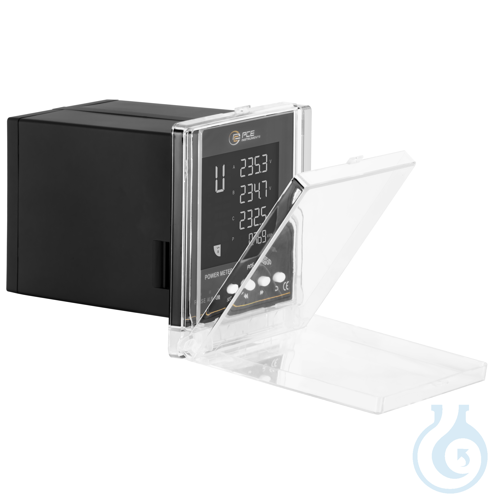

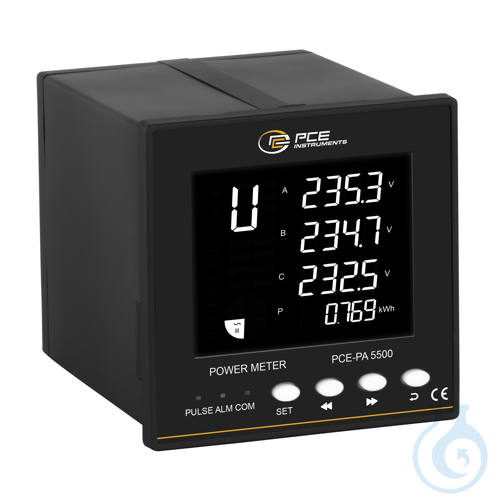

Das Leistungsmessgeraet ist ein kompaktes Instrument zur Messung und Anzeige von diversen Netzparametern in dreiphasigen Netzen. Dieses Leistungsmessgeraet kann die Energiewerte von einzelnen Verbrauchern oder von elektrischen Abzweigen erfassen. Neben den Spannungen und Stroemen wird die Schein-, Blind- und Wirkleistung sowie die Wirk- und Blindenergie gemessen und auf dem 68 x 55 mm grossen Display angezeigt. Des weiteren ist in diesem Leistungsmessgeraet eine RS485-Schnittstelle integriert ueber welche eine Integration in bestehende Anlagen ermoeglicht wird. Die Kommunikation der RS485-Schnittstelle wird anhand des Modbus RTU Protokolls abgewickelt. So wird die Moeglichkeit geboten, Messwerte aus dem Leistungsmessgeraet auszulesen, oder Geraeteeinstellungen zu lesen und zu aendern. Das Leistungsmessgeraet ist fuer den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tuer die an die Front befestigt werden kann, und somit das Geraet gegen Staub und Naesse schuetzt. Neben der vielen Messfunktionen bietet das Leistungsmessgeraet Alarmfunktionen. Die stabile Stromversorgung hat fuer jeden Netzbetreiber oberste Prioritaet. Um Schwankungen in der Stromqualitaet und Stoerungen zu vermeiden, muessen Netzueberwachung, Steuerung und Automatisierung angepasst und optimiert werden.
Technische Spezifikationen:

Wechselspannung AC
Messbereich	30 ... 264 V
Aufloesung	0,1 V
Genauigkeit	0,5 %
Ueberlast	1500 VAC kontinuierlich 2500 VAC, 50 ... 60 Hz fuer eine Minute
Wechselstrom AC
Messbereich	0,025 ... 5 A
Aufloesung	0,01 A
Genauigkeit	0,5 %
Ueberlast	10-fach RMS fuer 1s.
Wirkleistung
Messbereich	0,75 ... 1320 W
Aufloesung	0,01 W
Genauigkeit	0,5 %
Leistungsfaktor
Messbereich	-1 ... +1
Aufloesung	0,001
Genauigkeit	0,5 %
Frequenz
Messbereich	45 ... 65 Hz
Aufloesung	0,01 Hz
Genauigkeit	0,5 %
Oberwellenmessung (Harmonische)
Messbereich	1 ... 50 (Ordnungszahl)
Strombereich	20 ... 100 %
Spannungsbereich	0.1 ... 100 %
Allgemeine technische Daten
Display Typ	LCD mit Beleuchtung
Displaygroesse	3,4 Zoll
Schnittstelle	RS485
Norm(en)	IEC 62053-22, GB/T18215.322-2008, IEC 61010-1
Phasenverschiebung	0 ... 359.9 °
Schalttafelausschnitt	96x96 mm
Menuesprache	Englisch (US)
Schutzklasse (Geraet)	IP20
Spannungsversorgung	100 ... 260 VAC, ca. 5 W
Akku/Batterie	1 x 3 V CR1225 , Lithium
Kapazitaet	50 mAh
Betriebsbedingungen	-20 ... 60 °C , 0 ... 95 % r. F.
Lagerbedingungen	-20 ... 65 °C , 30 ... 80 % r. F.
Abmessungen ( L x B x T )	96 x 96 x 110 mm
Gewicht	474 g
